ALFA Network 4G LTE āra antena 5 dBi IP67 N Female savienotājs

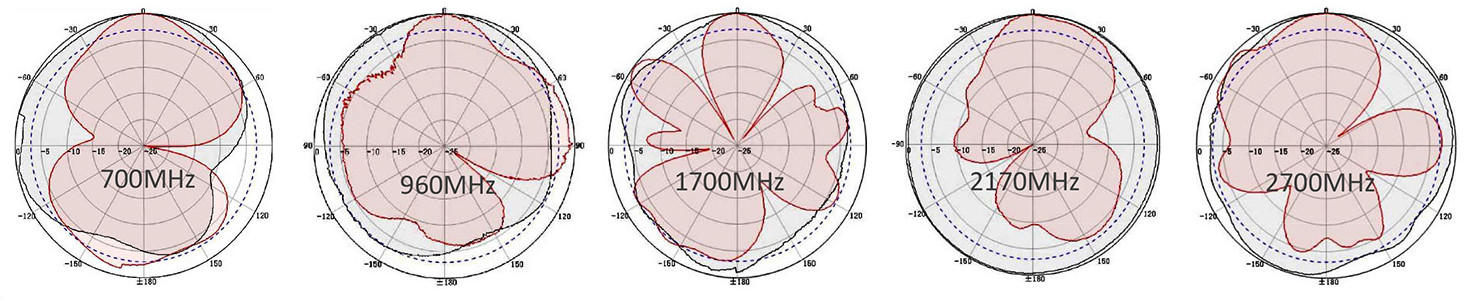

AOA-4G-5F ir visvirzienu antena uzstādīšanai ārpus telpām, kas darbojas 698–960 MHz un 1710–2700 MHz frekvenču diapazonos ar norādīto pastiprinājumu 4 / 5 dBi. Tās visvirzienu starojuma diagramma nodrošina 360° pārklājumu horizontālajā plaknē, savukārt 35° vertikālais starojuma kūļa platums nosaka signāla sadalījumu vertikālajā plaknē. Antena izmanto vertikālu polarizāciju, tās VSWR ir mazāks par 1,5, bet impedance ir 50 omi, kas nosaka galvenos RF parametrus darbam ar saderīgu aprīkojumu. Maksimālā ieejas jauda ir 100 W, tādējādi nosakot darbības robežu pieslēgtajām RF sistēmām. Šie elektriskie un starojuma parametri raksturo antenas darbību norādītajos frekvenču diapazonos bez nepieciešamības to precīzi orientēt konkrētā azimuta virzienā.

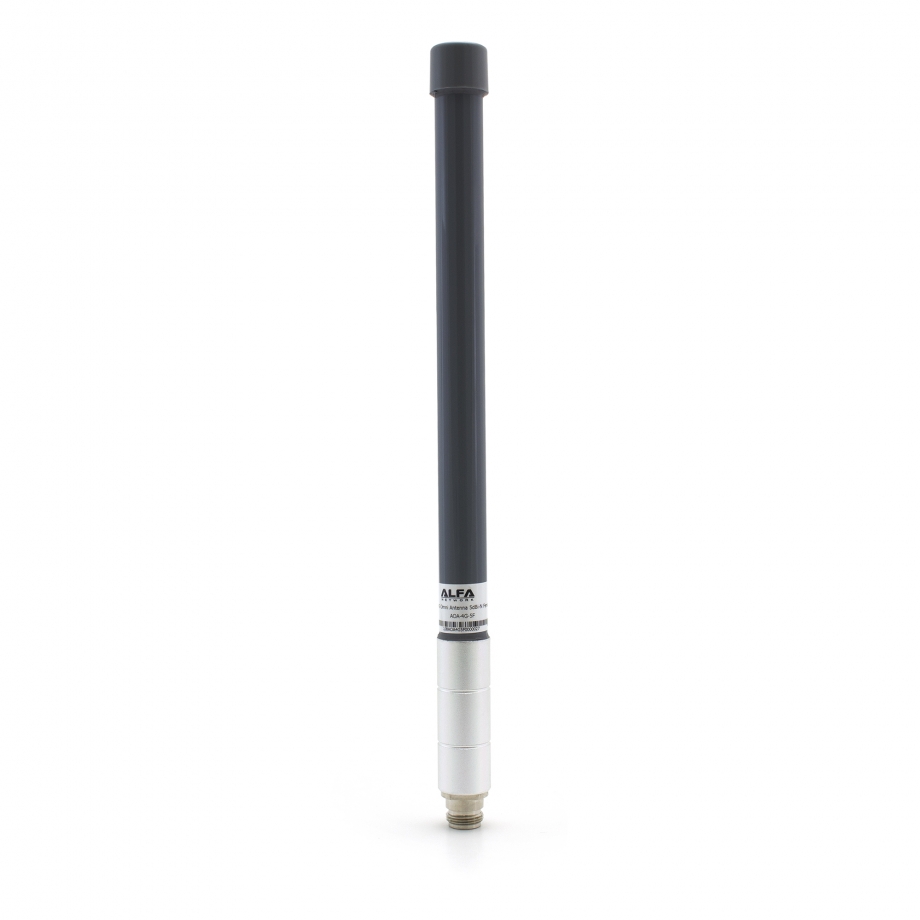

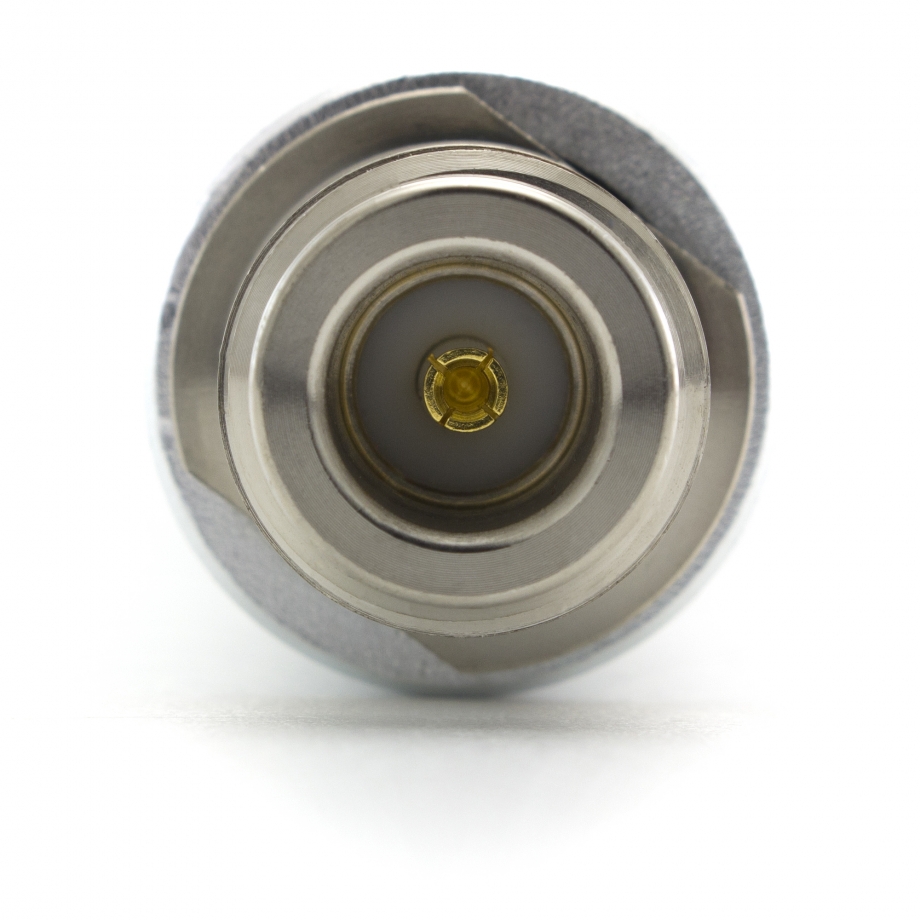

Antena ir aprīkota ar N Female savienotāju un tai ir stiklašķiedras korpuss, kas paredzēts montāžai uz staba. To var uzstādīt uz stabiem ar diametru no 30 līdz 50 mm, tādējādi nosakot skaidras mehāniskās prasības izvietojumam. Šaurā cilindriskā korpusa diametrs ir aptuveni 20 mm, bet garums ir 320 mm, un norādītais svars ir 250 g. Nominālais vēja ātrums ir 60 m/s, savukārt norādītais darba temperatūras diapazons ir no −40 līdz 70. Šie mehāniskie un vides parametri palīdz noteikt apstākļus, kas jāņem vērā, izvēloties montāžas vietu un plānojot uzstādīšanu. Kompaktie izmēri, montāža uz staba un integrētais N Female interfeiss ļauj arī ērti novērtēt antenas fiziskā savienojuma un izvietojuma prasības pirms tās izmantošanas ar saderīgu RF aprīkojumu.
