JARFT 4G LTE 12 dBi visvirziena antena 800–2600 MHz | 2x2 MIMO daudzjoslu āra antena

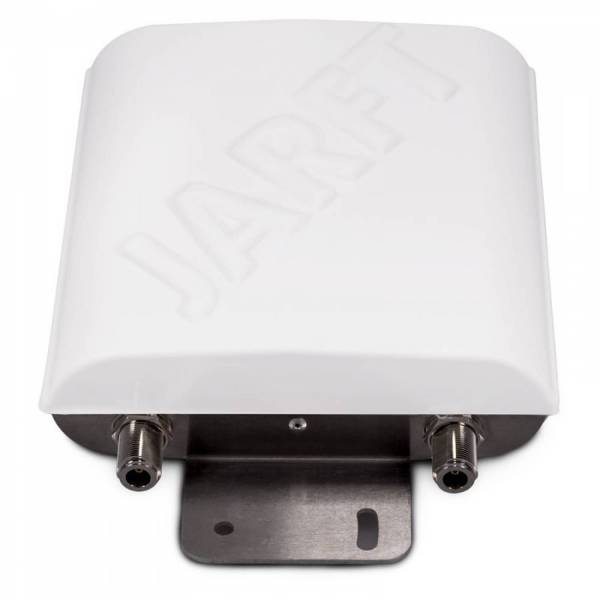

JARFT J4GMB-12-OMOA ir visvirzienu 4G/LTE antena, kas paredzēta 2x2 MIMO instalācijām Eiropas mobilo sakaru tīklos. Tās daudzjoslu konstrukcija aptver 791–862 MHz, 1700–2100 MHz un 2500–2700 MHz frekvenču diapazonus, tādējādi viena antena nodrošina 800, 1800 un 2600 MHz LTE joslu atbalstu. Tas ir īpaši noderīgi instalācijās, kur nepieciešams izmantot vairākas Eiropā izplatītas LTE joslas, nemainot antenu katram diapazonam. 2x2 MIMO konfigurācijā tiek izmantoti divi atsevišķi antenas signāla ceļi ar diviem N tipa ligzdas savienotājiem, tāpēc antena ir piemērota saderīgām ierīcēm ar divām antenas pieslēgvietām. Abi signāla ceļi ir apvienoti vienā korpusā, kas vienkāršo uzstādīšanu salīdzinājumā ar divu atsevišķu antenu izmantošanu.

Antenas pastiprinājums ir 8 dBi 800 MHz diapazonā un 12 dBi 1800 un 2600 MHz diapazonā. 360 grādu horizontālais starojuma leņķis nodrošina pārklājumu visos virzienos ap uzstādīšanas vietu, tāpēc antena nav precīzi jāvirza uz konkrētu bāzes staciju. 20 grādu vertikālais starojuma leņķis koncentrē signālu vertikālajā plaknē, savukārt 50 omu impedance un maksimālais VSWR 1,8 nosaka radiosignāla pieslēguma parametrus saderīgām sistēmām. Antenai ir arī līdzstrāvas zemējums. Šo īpašību kopums padara to piemērotu stacionārām 4G/LTE instalācijām, kur nepieciešams plašs horizontālais pārklājums, vairāku frekvenču joslu atbalsts un divu pieslēgvietu MIMO risinājums vienā antenas korpusā.

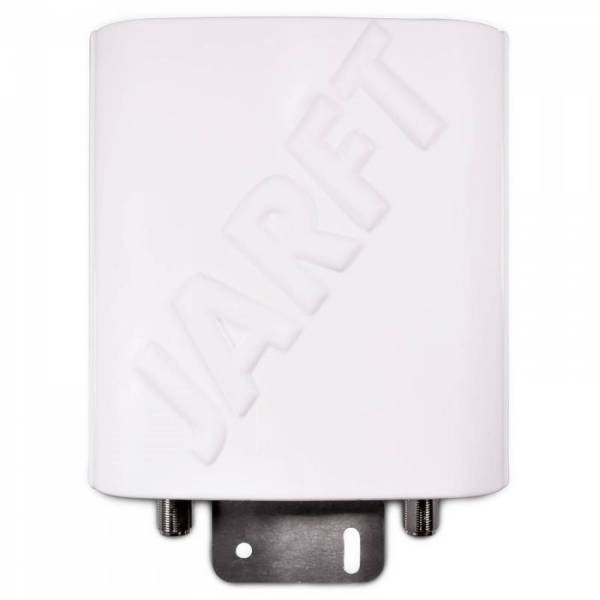

J4GMB-12-OMOA ir piemērota lietošanai gan telpās, gan ārā. Tās korpuss ir izgatavots no laikapstākļu un UV starojuma izturīgas plastmasas/PVC, kas palīdz aizsargāt antenu atklātās instalācijās. Darba temperatūras diapazons no −30 °C līdz +75 °C ļauj to izmantot dažādos vides apstākļos. Baltā korpusa izmēri ir 248 × 180 × 55 mm, bet svars — 400 g, tāpēc antena ir kompakta un piemērota montāžai pie sienas vai uz masta. Šie izmēri ļauj jau iepriekš novērtēt nepieciešamo vietu un atvieglo antenas izvietošanu līdzās citam iekštelpu vai āra aprīkojumam ierobežotās tehniskajās zonās.

Antenu var uzstādīt uz masta vai sienas kronšteina, un komplektā iekļautie montāžas piederumi ir saderīgi ar balstiem, kuru diametrs ir no 30 līdz 50 mm. Tas ļauj izmantot antenu ar dažādām izplatītām montāžas konstrukcijām, neierobežojot uzstādīšanu tikai ar vienu stiprinājuma veidu. Komplektā ietilpst viena JARFT J4GMB-12-OMOA antena un viens montāžas piederumu komplekts. Antenas kabeļi komplektā nav iekļauti, tāpēc tie jāizvēlas atsevišķi atbilstoši abiem N tipa ligzdas savienotājiem un izmantotajai tīkla ierīcei. Tas ļauj pielāgot kabeļu tipu un garumu konkrētajam uzstādīšanas izkārtojumam, kabeļu maršrutam un attālumam starp antenu un pievienoto ierīci.
