4G LTE 17 dBi āra paneļa antena 2300–2700 MHz, 2x2 MIMO, N sieviešu

L17-26-NF2 ir āra virziena paneļantena fiksētiem mobilo sakaru savienojumiem ar saderīgām 3G UMTS un 4G LTE ierīcēm. Tā darbojas 2300–2700 MHz frekvenču diapazonā un koncentrē signāla pārklājumu noteiktā virzienā, nevis vienmērīgi izplata to ap uzstādīšanas vietu. Tādēļ antena ir piemērota risinājumiem, kuros iespējams noteikt mobilā tīkla signāla avota virzienu un precīzi pavērst paneli pret to. 17 dBi pastiprinājums nodrošina koncentrētu signāla uztveršanu un pārraidi atbalstītajā frekvenču diapazonā. Paneļa konstrukcijā abi antenas elementi ir apvienoti vienā korpusā, veidojot vienotu āra risinājumu virziena mobilajiem sakariem.

2x2 MIMO konfigurācija nodrošina divus antenas kanālus saderīgām ierīcēm, ļaujot abus radiosakaru savienojumus apkalpot ar vienu paneļantenu. Divi N-Female savienotāji nodrošina atbilstošās RF pieslēgvietas, tādēļ izmantotajiem kabeļiem un pieslēgtajai iekārtai jābūt aprīkotai ar saderīgiem savienotājiem. Antenas starojuma kūļa platums ir 35° horizontāli un 32° vertikāli, tāpēc precīza antenas pozicionēšana ir būtiska uzstādīšanas daļa. Pareiza orientācija palīdz saglabāt paredzēto signāla avotu gan horizontālā, gan vertikālā starojuma zonā. VSWR vērtība zem 1,6 un 50 omu pretestība raksturo antenas elektrisko saskaņojumu, savukārt maksimālā ieejas jauda ir 50 W. Šie parametri palīdz novērtēt saderību ar radiosakaru iekārtu un izmantotajiem RF komponentiem.

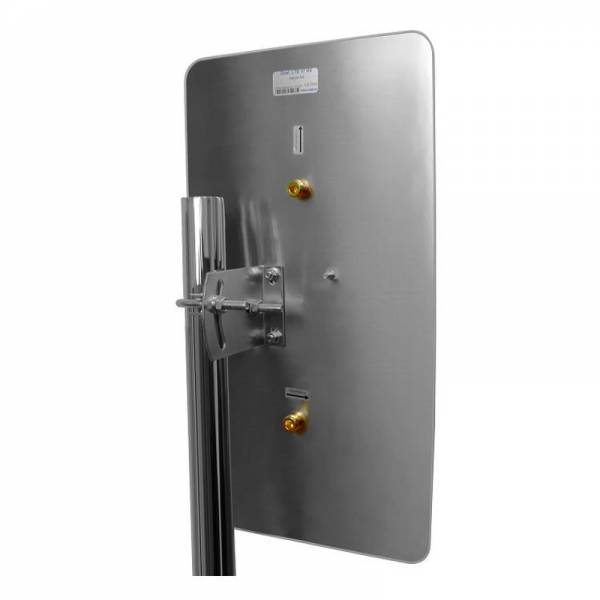

L17-26-NF2 ir paredzēta pastāvīgai uzstādīšanai ārā, un to var piestiprināt pie staba vai masta. Tas ļauj antenu novietot virs tuvumā esošiem šķēršļiem un pavērst pret paredzēto signāla avotu. Montāžas veids nodrošina arī iespēju precīzi regulēt antenas horizontālo un vertikālo novietojumu atbilstoši tās koncentrētajai starojuma zonai. Darba temperatūras diapazons no −30 līdz +75 °C ļauj antenu izmantot dažādos āra apstākļos, sākot no auksta klimata līdz vietām ar augstu apkārtējās vides temperatūru. Maksimālais norādītais vēja ātrums ir 200 km/h, kas nozīmē, ka pareizi nostiprināta antena ir paredzēta uzstādīšanai arī atklātās vietās ar paaugstinātu vēja slodzi.

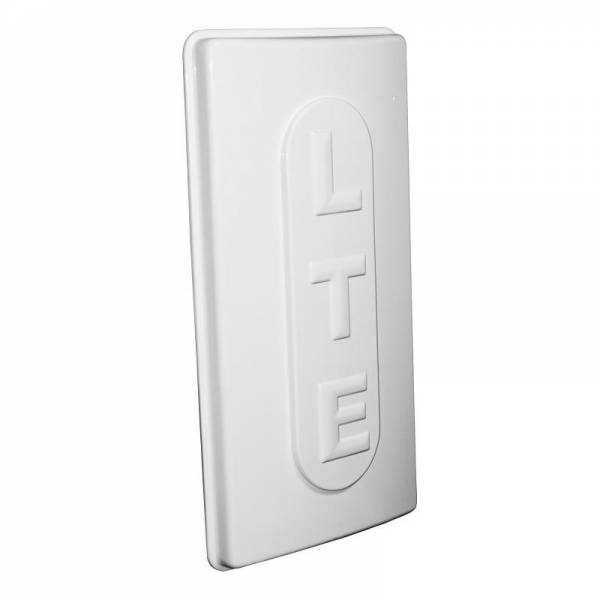

Baltā paneļa izmēri ir 470 × 250 × 30 mm, veidojot plānu taisnstūra profilu, kas jāņem vērā, plānojot vietu uz masta, attālumu līdz citiem elementiem un antenas orientāciju. Antena sver 1,5 kg, tādēļ montāžas vietai un balsta konstrukcijai jābūt piemērotai gan šim svaram, gan paredzamajai apkārtējās vides slodzei. Nelielais 30 mm dziļums ļauj antenu novietot tuvu montāžas plaknei, savukārt lielāka priekšējā virsma atbilst virziena paneļantenas konstrukcijai. Šie izmēri palīdz jau iepriekš novērtēt uzstādīšanai nepieciešamo vietu. Produkta kods L17-26-NF2 apzīmē konkrēto 2x2 MIMO āra paneļantenas modeli un palīdz izvēlēties pareizo variantu saderīgai mobilo sakaru sistēmai.
