QuMax priekš RUTX09 | Āra LTE un GPS antenas korpuss Teltonika RUTX09/RUTM09

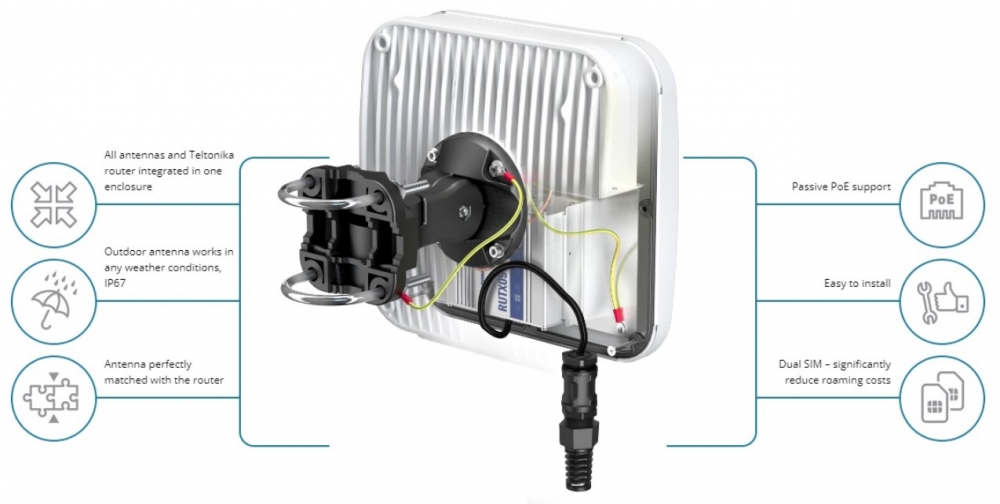

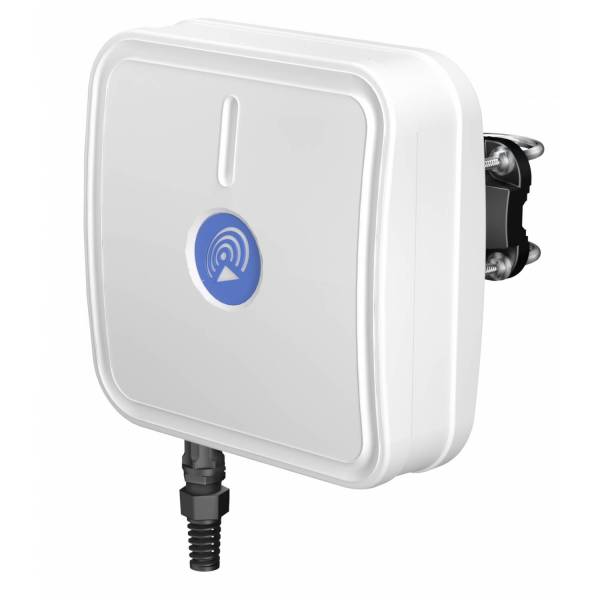

QuMax Teltonika RUTX09 ir integrēts āra antenas korpuss, kas vienā ierīcē apvieno augstas jaudas daudzjoslu LTE virziendarbības antenu, iebūvētu GPS antenu un vietu Teltonika RUTX09 maršrutētāja uzstādīšanai. Produkts ir saderīgs arī ar RUTM09, tāpēc vienu un to pašu korpusu var izmantot ar abiem atbalstītajiem maršrutētāju modeļiem. Maršrutētāja un antenu izvietošana vienā IP67 aizsargātā korpusā nodrošina pilnībā integrētu āra risinājumu, kur sakaru ierīce un antenu sistēma veido vienotu konstrukciju, nevis tiek uzstādītas kā atsevišķi komponenti. Virziendarbības LTE antena ir paredzēta sakariem lielā attālumā no bāzes stacijas.

Tas padara to īpaši piemērotu stacionārām instalācijām, kur antenu iespējams precīzi orientēt signāla avota virzienā, lai uzlabotu uztveršanas kvalitāti. Ražotājs to pozicionē kā piemērotu risinājumu rūpnieciskām stacionārām instalācijām, kur nepieciešama augstas veiktspējas virziendarbības LTE antena. Antena darbojas 694–960 MHz, 1,7–2,2 GHz un 2,2–2,7 GHz frekvenču diapazonos, atbalstot plašu LTE un dokumentācijā norādīto 5G joslu klāstu. Atkarībā no izmantotā frekvenču diapazona antenas pastiprinājums sasniedz līdz 6 dBi, savukārt priekšējās un aizmugurējās virziena attiecība, kas pārsniedz 8 dB, palīdz koncentrēt signālu izvēlētajā virzienā.

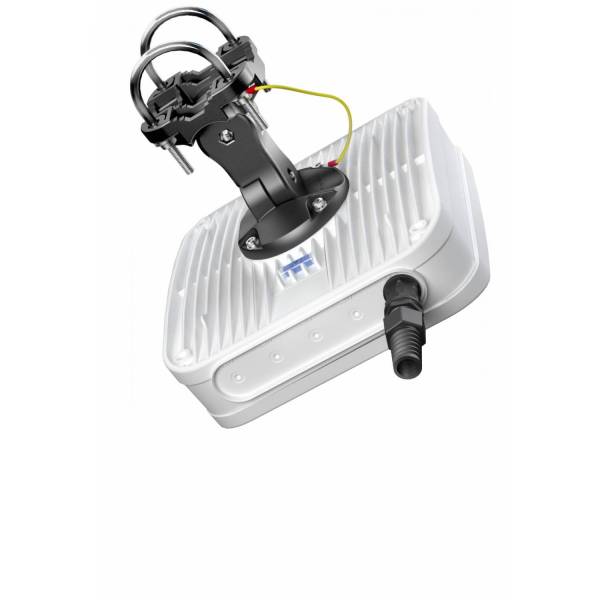

Korpuss ir paredzēts ekspluatācijai ārpus telpām un apvieno saderīgu Teltonika maršrutētāju un antenu sistēmu vienā aizsargātā konstrukcijā. IP67 aizsardzības klase nodrošina drošu aizsardzību pret apkārtējās vides ietekmi, bet darba temperatūras diapazons no -40 °C līdz +80 °C ļauj ierīci izmantot gan aukstos, gan karstos klimatiskajos apstākļos. Korpuss ir izgatavots no ABS plastmasas, alumīnija, PTFE un stiklašķiedras, apvienojot izturīgus materiālus ar konstrukciju, kas piemērota ilgstošai ekspluatācijai ārpus telpām. Uzstādīšanu var veikt uz mastiem ar diametru no 25 līdz 66 mm, tādēļ risinājums ir piemērots lielākajai daļai izplatīto āra montāžas konstrukciju.

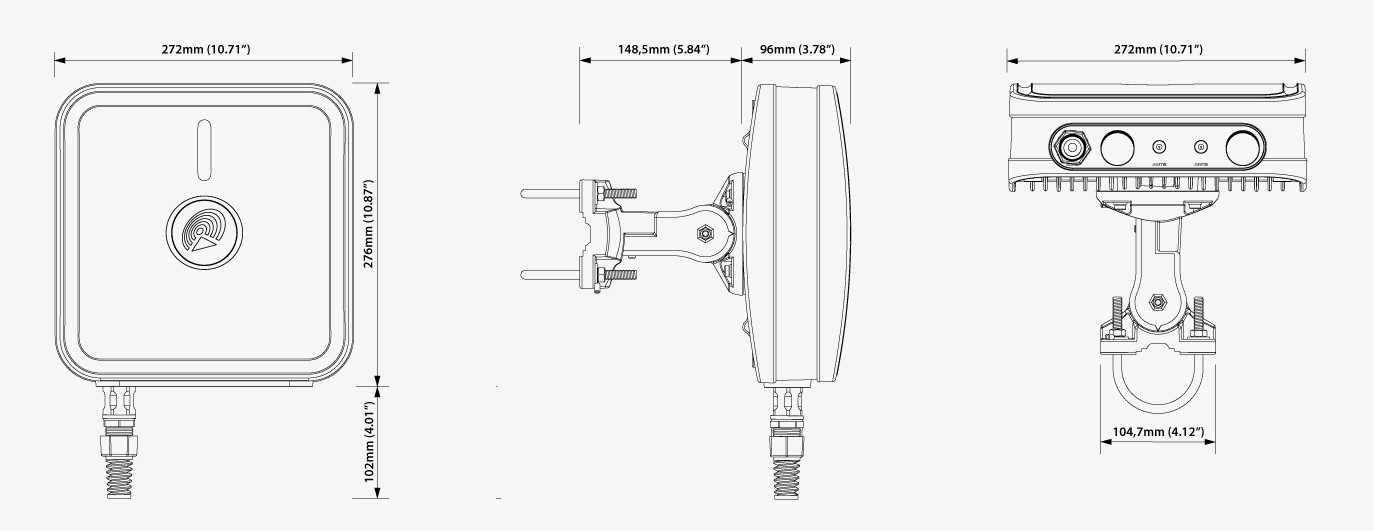

Ar izmēriem 272 × 276 × 96 mm un svaru 1,8 kg korpuss saglabā kompaktus izmērus, vienlaikus nodrošinot pietiekami daudz vietas saderīgam maršrutētājam. RJ45 savienotājs ļauj ievadīt Ethernet kabeli korpusā, veidojot sakārtotu un aizsargātu instalāciju. LTE antena izmanto vertikālu polarizāciju un 50 Ω pretestību. Aptuveni 90° starojuma leņķis abās plaknēs ar ±30° pielaidi raksturo tās virziendarbības konstrukciju un palīdz koncentrēt signālu izvēlētajā pārklājuma zonā. Iebūvētā GPS antena nodrošina pozicionēšanas funkcionalitāti bez nepieciešamības uzstādīt papildu ārējo GPS antenu, tādējādi vienā korpusā apvienojot maršrutētāju, LTE antenu un GPS uztvērēju.
