QuMax XR2 divvirzienu LTE Extra Range antenu komplekts RUTX12

QuWireless QuMax XR2 ir divvirzienu eXtra Range LTE antenu komplekts, kas sastāv no divām atsevišķām virziena antenām un ir paredzēts lietošanai ar Teltonika RUTX12. Abas antenas var pavērst pret divām dažādām LTE bāzes stacijām, tādējādi izmantojot divus atsevišķus mobilo sakaru savienojumus. Tās var arī virzīt uz vienu un to pašu bāzes staciju, ja nepieciešams izmantot lielāku daļu no šīs stacijas pieejamās datu pārraides jaudas. Šī konfigurācija ir paredzēta LTE savienojumiem lielos attālumos un ļauj izmantot tādas RUTX12 funkcijas kā Load Balancing un Carrier Aggregation. Abas LTE antenas darbojas 694–960 MHz, 1,7–2,2 GHz un 2,2–2,7 GHz diapazonos, nodrošinot 7 dBi pastiprinājumu katrā no tiem un izmantojot dubulto X-Pol polarizāciju.

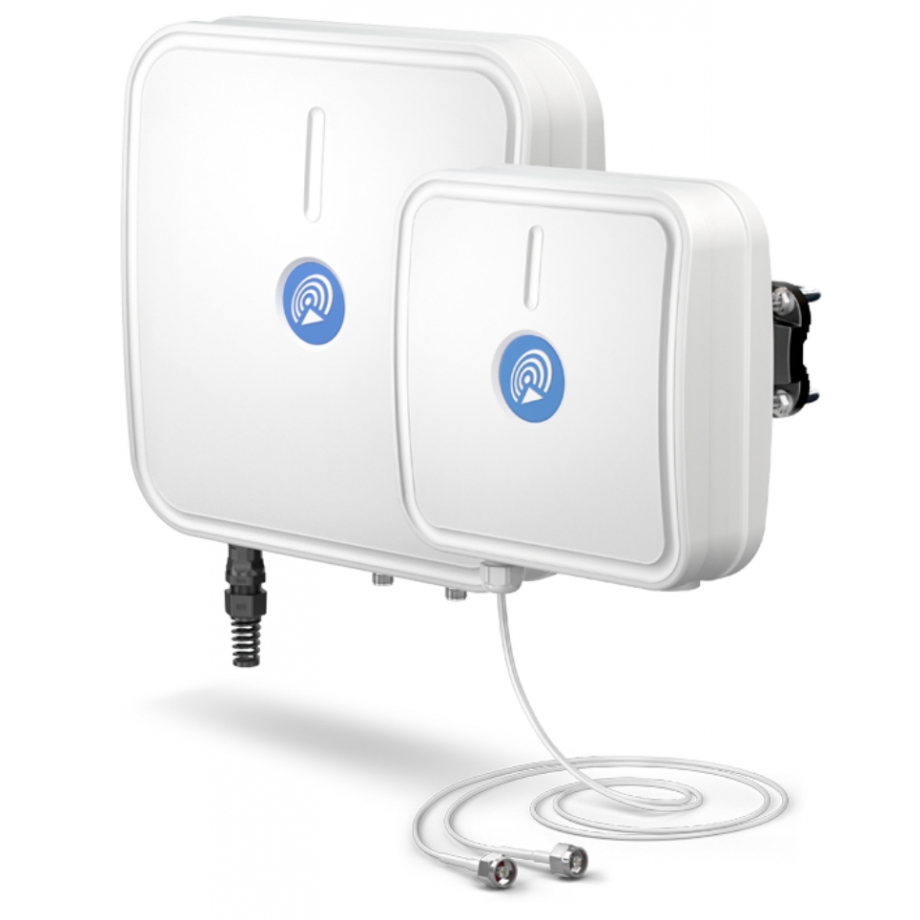

Abām komplekta antenām ir atšķirīgas funkcijas. Galvenā vienība apvieno virziena LTE antenu ar integrētām divu joslu WiFi, GPS un Bluetooth antenām, kā arī nodrošina vietu RUTX12 uzstādīšanai tieši korpusa iekšpusē. Divi N Female savienotāji paredzēti otrās LTE antenas pieslēgšanai. Otrā vienība paredzēta tikai virziena LTE darbībai un ir ievietota mazākā korpusā. Kopā abas vienības veido vienotu antenu sistēmu, kurā RUTX12, integrētās bezvadu antenas un otrā virziena LTE antena darbojas kā vienas instalācijas sastāvdaļas.

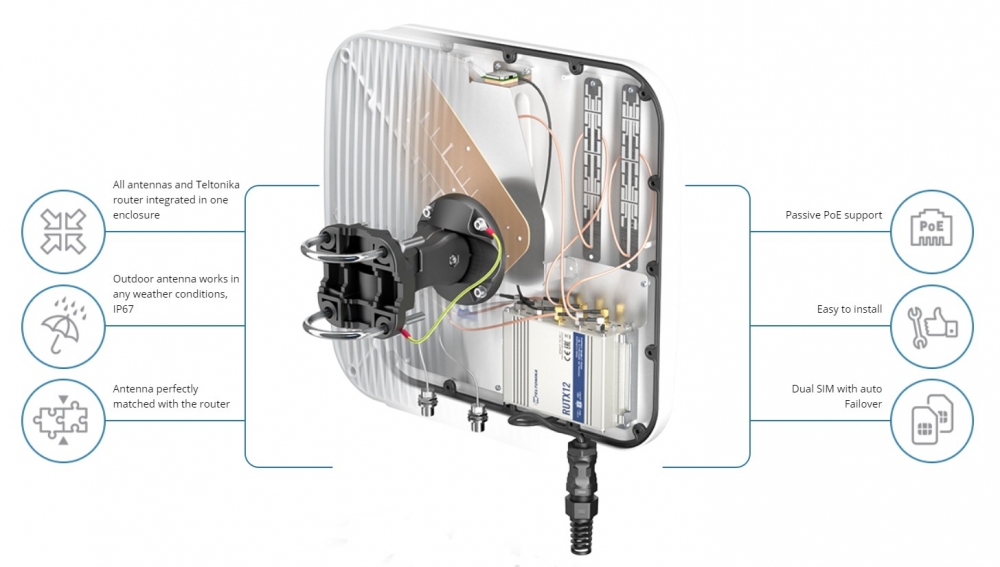

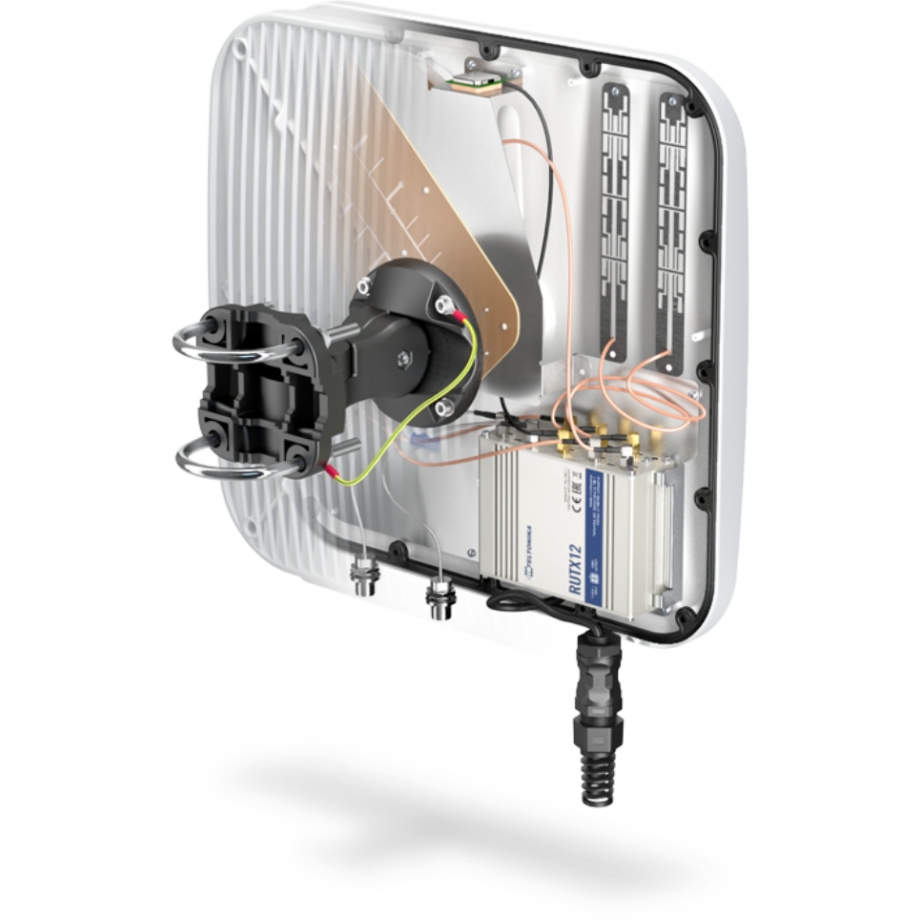

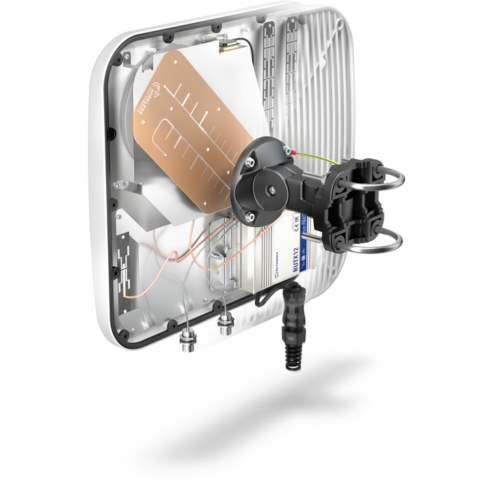

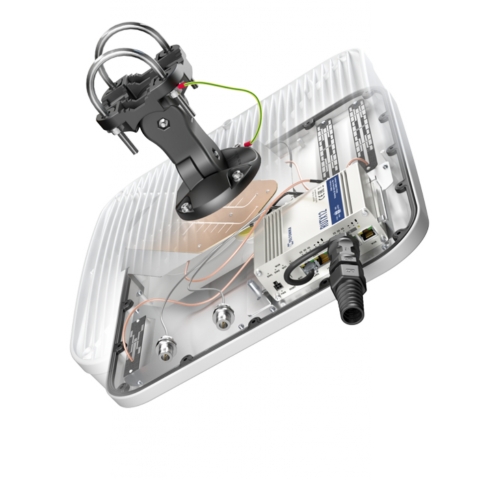

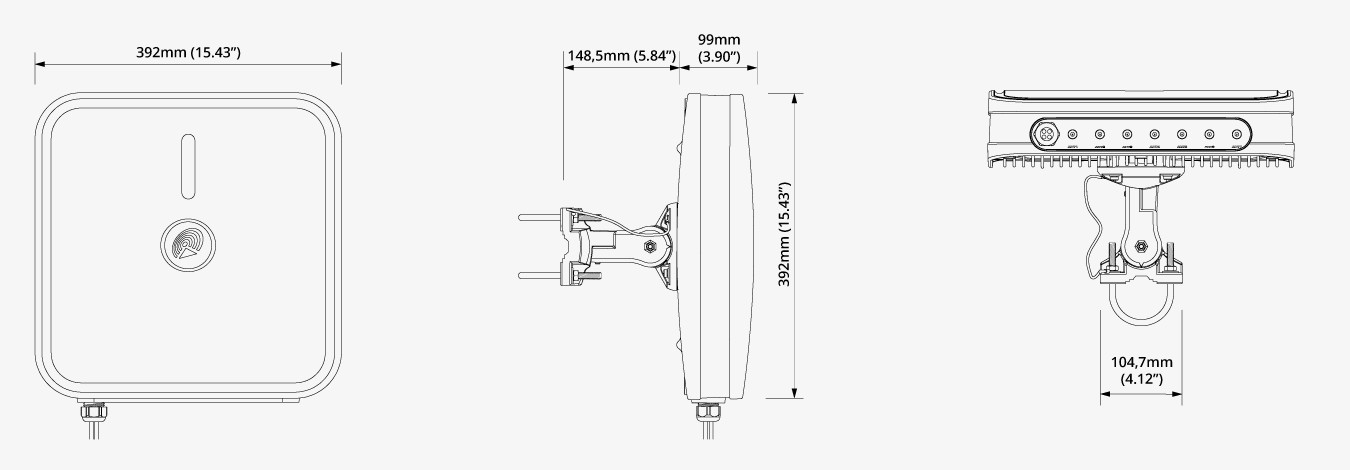

Galvenās antenas korpuss ir paredzēts Teltonika RUTX12 uzstādīšanai un vienā konstrukcijā apvieno vietu maršrutētājam ar sistēmai nepieciešamajām WiFi, GPS un Bluetooth antenu funkcijām. Galvenajai vienībai ir RJ45 savienojums un divi N Female savienotāji otrajai LTE antenai, savukārt Passive PoE atbalsts ļauj vienā instalācijā apvienot tīkla savienojumu un barošanu. Abu antenu korpusi atbilst IP67 aizsardzības pakāpei un ir paredzēti uzstādīšanai ārpus telpām. To darba temperatūras diapazons ir no -40 °C līdz 80 °C. Galveno korpusu var stiprināt pie mastiem ar diametru no 25 līdz 66 mm, kas atbilst komplekta paredzētajam stacionāras uzstādīšanas veidam.

Otrā LTE antena tiek pieslēgta ar diviem N Male savienotājiem un tiek piegādāta ar 70 cm gariem LMR195 kabeļiem, kas nodrošina fizisku savienojumu ar galveno vienību. Lai gan tās funkcija aprobežojas ar virziena LTE darbību, tās korpusā izmantots tāds pats norādītais materiālu kopums kā galvenajā vienībā: ABS, alumīnijs, PTFE un stikla šķiedra. Fiziski atdalot abus virziena LTE elementus, bet maršrutētāju un pārējās radio funkcijas saglabājot galvenajā korpusā, QuMax XR2 veido divu antenu āra instalāciju, kuru var orientēt atbilstoši nepieciešamajam bāzes staciju izvietojumam, neizmantojot otru maršrutētāja korpusu.
