4G LTE 17 dBi āra paneļa antena 1800 MHz

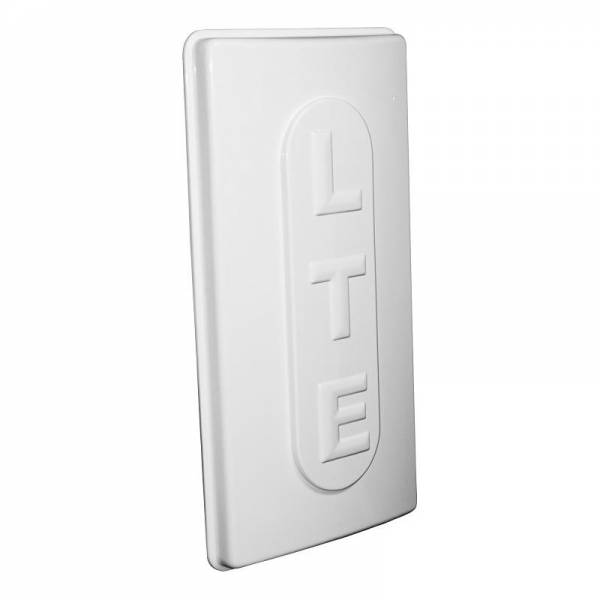

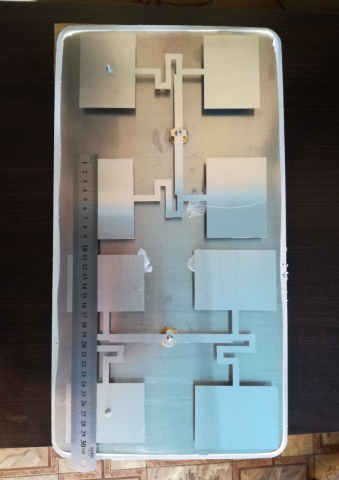

L17-18-NF2 ir āra virziena paneļantena fiksētiem mobilo sakaru pieslēgumiem ar saderīgām 3G UMTS un 4G LTE ierīcēm. Tā darbojas 1700–2100 MHz diapazonā un koncentrē pārklājumu noteiktā virzienā, nevis izplata signālu vienmērīgi ap uzstādīšanas vietu. Tādēļ antena ir piemērota risinājumiem, kuros ir zināma paredzētās mobilo sakaru bāzes stacijas atrašanās vieta un paneli iespējams precīzi pavērst tās virzienā. 17 dBi pastiprinājums nodrošina fokusētu signāla uztveršanu un pārraidi norādītajā frekvenču diapazonā, savukārt baltais paneļa korpuss apvieno antenas elementus vienā āra instalācijai paredzētā ierīcē.

35° horizontālais un 32° vertikālais starojuma kūļa platums veido koncentrētu pārklājuma zonu, tādēļ precīza antenas noregulēšana ir būtiska uzstādīšanas daļa. Pavēršot paneli paredzētās bāzes stacijas virzienā, signāla avotu iespējams noturēt gan horizontālās, gan vertikālās starojuma zonas robežās. Divi N-Female RF savienotāji nodrošina antenas pieslēgumu saderīgām ierīcēm, ļaujot abus savienojumus izveidot ar vienu paneli. VSWR zem 1,6 un 50 omu pretestība raksturo antenas saskaņojumu, un šie parametri jāņem vērā kopā ar pieslēgtās radioiekārtas un RF komponentu īpašībām. Pirms uzstādīšanas jāpārbauda atbalstītais frekvenču diapazons, savienotāju tips un kopējā aprīkojuma saderība, lai pārliecinātos, ka antena atbilst paredzētajai mobilo sakaru sistēmai.

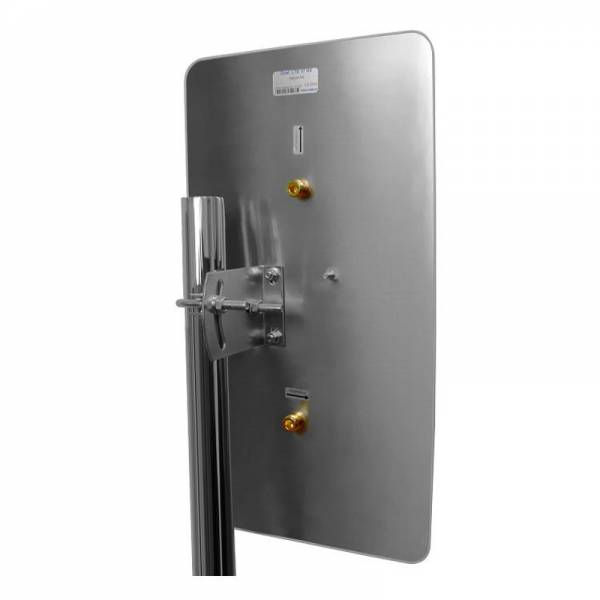

Antena ir paredzēta uzstādīšanai uz staba, nodrošinot praktisku risinājumu tās novietošanai ārpus telpām un pavēršanai izvēlētās mobilo sakaru bāzes stacijas virzienā. Piemērots stabs nodrošina balstu precīzai horizontālai un vertikālai regulēšanai, kas ir īpaši svarīgi koncentrētās starojuma diagrammas dēļ. Uzstādīšanas vietai jāļauj paneli pavērst vajadzīgajā virzienā bez šķēršļiem un droši nostiprināt ilgstošai ekspluatācijai. Darba temperatūras diapazons no −30 līdz +75 °C ļauj antenu izmantot dažādos āra apstākļos visa gada garumā, sākot no aukstas vides līdz vietām ar augstu apkārtējās vides temperatūru.

Paneļa izmēri ir 470 × 250 × 30 mm, bet svars — 1,5 kg, tādēļ izvēlētajam stabam un stiprinājumam jānodrošina pietiekami daudz vietas un atbilstoša nestspēja. Salīdzinoši nelielais 30 mm dziļums ļauj antenu novietot tuvu montāžas plaknei, savukārt lielākā priekšējā virsma atbilst virziena paneļantenas konstrukcijai. Nominālais vēja ātrums 200 km/h nozīmē, ka uzstādīšanā jāņem vērā būtiska vēja slodze un jāizmanto atbilstoši drošs stiprinājuma punkts. Šie fiziskie un ekspluatācijas parametri palīdz pirms uzstādīšanas novērtēt nepieciešamo montāžas vietu, konstrukcijas nestspēju un antenas orientāciju. Produkta kods L17-18-NF2 identificē konkrēto modeli, izvēloties piemērotu antenu saderīgam fiksētam mobilo sakaru pieslēgumam.
