Alfa iekštelpu paneļa antena APA-M25 | Divjoslu 2,4/5 GHz Wi‑Fi paneļa antena, 8/10 dBi, RP-SMA

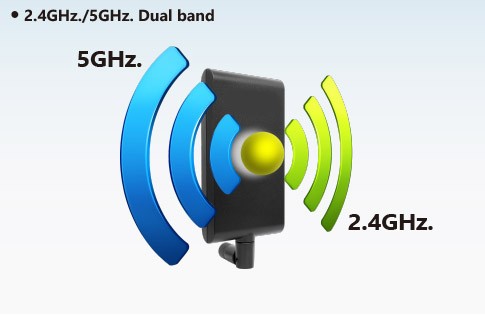

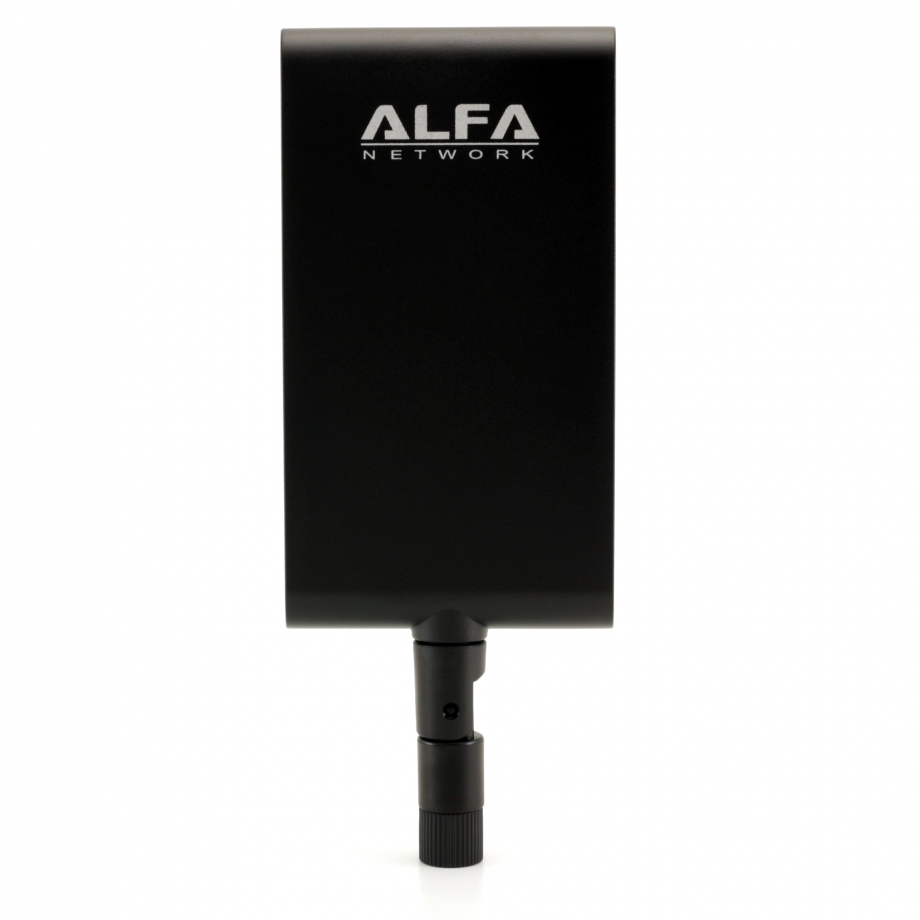

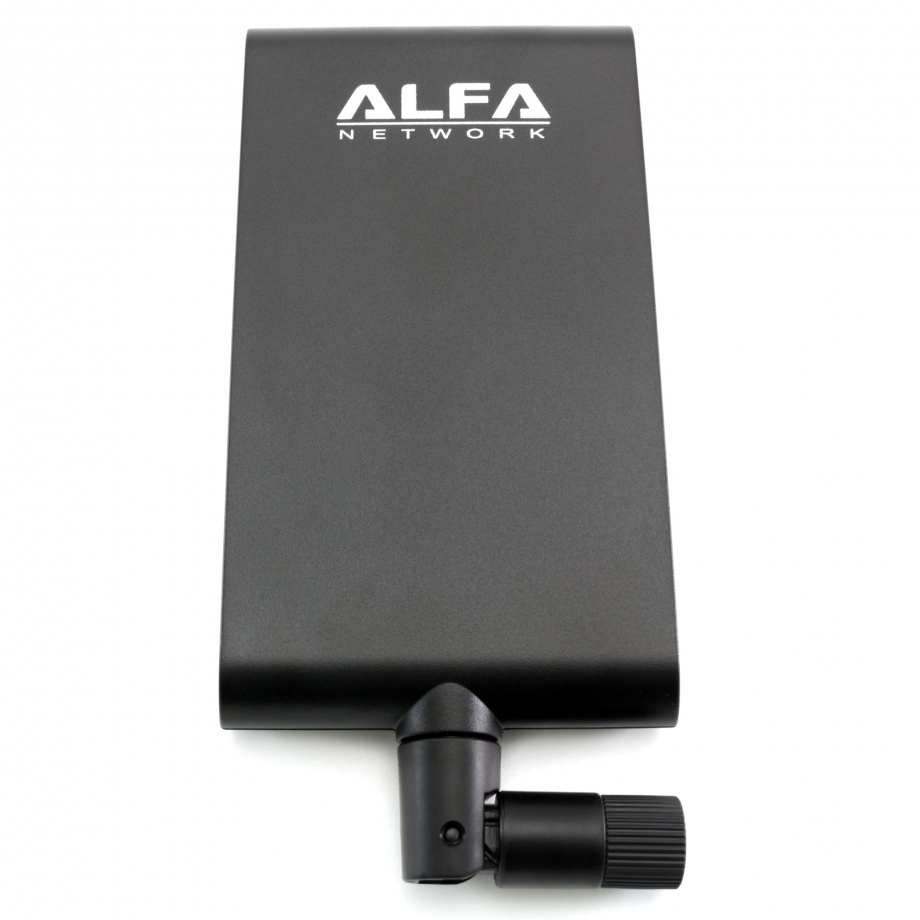

APA-M25 ir divjoslu augsta pastiprinājuma paneļa antena lietošanai telpās, kas paredzēta darbam 2,4 GHz un 5 GHz frekvenču joslās. Tā aptver 2,4–2,5 GHz un 5,150–5,875 GHz diapazonu, tāpēc viena antena var darboties abās atbalstītajās frekvenču joslās un nav nepieciešamas atsevišķas vienas joslas antenas. Antenai ir virzienveida patch konstrukcija, kas koncentrē starojuma diagrammu noteiktā virzienā, nevis vienmērīgi izplata signālu visapkārt uzstādīšanas vietai. Tāpēc izvietojums un precīza orientācija ir būtiska uzstādīšanas daļa, jo antena ir paredzēta pārklājuma fokusēšanai izvēlētā zonā. To pašu paneli var izmantot iekārtās, kas darbojas jebkurā no abām atbalstītajām joslām, tādējādi vienkāršojot antenas izvēli divjoslu aprīkojumam.

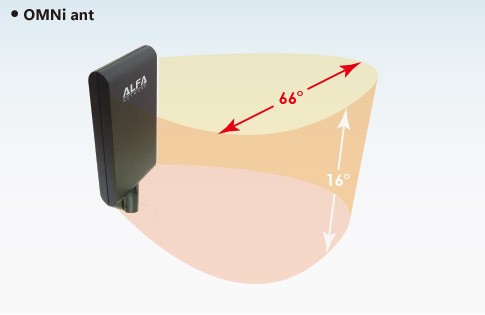

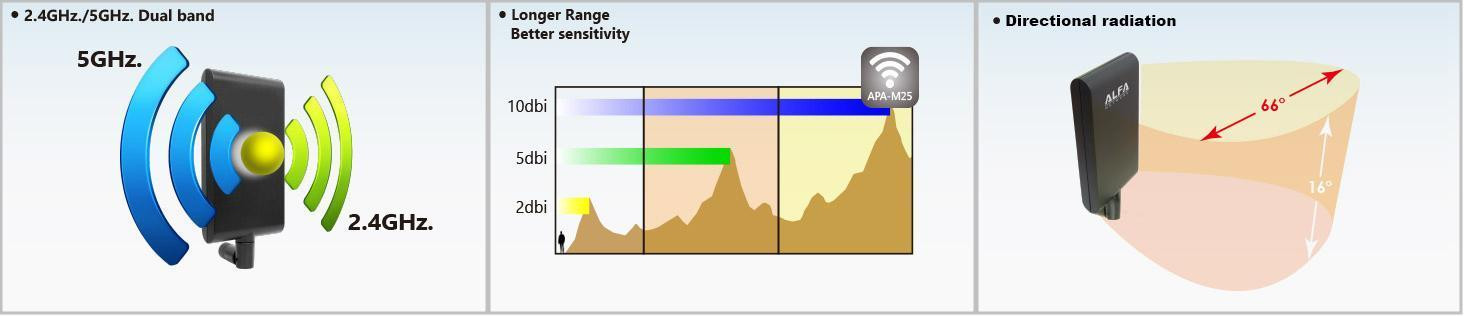

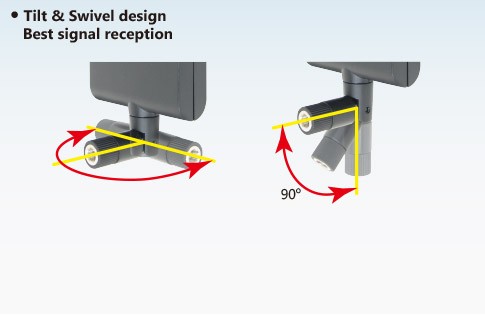

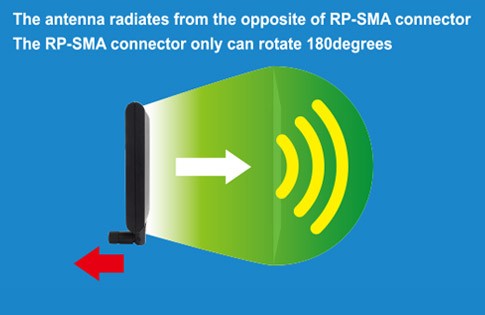

Pastiprinājums ir 8 dBi 2,4 GHz joslā un 10 dBi 5 GHz joslā, tāpēc 5 GHz diapazonā antenai ir lielāks nominālais pastiprinājums. Lineāra vertikālā polarizācija nosaka atbilstošu antenas orientāciju attiecībā pret citām vertikāli polarizētām bezvadu iekārtām. Norādītais starojuma kūļa platums ir 16 grādi vertikālajā un 66 grādi horizontālajā plaknē, veidojot salīdzinoši šauru vertikālo un plašāku horizontālo pārklājumu. Šāds virziena profils ļauj uzstādītājiem precīzāk vērst antenu uz paredzēto pārklājuma zonu, vienlaikus samazinot nevajadzīgu starojumu ārpus izvēlētā virziena. Maksimālais V.S.W.R. 2.0:1 raksturo norādīto impedances saskaņojuma līmeni atbalstītajās frekvencēs.

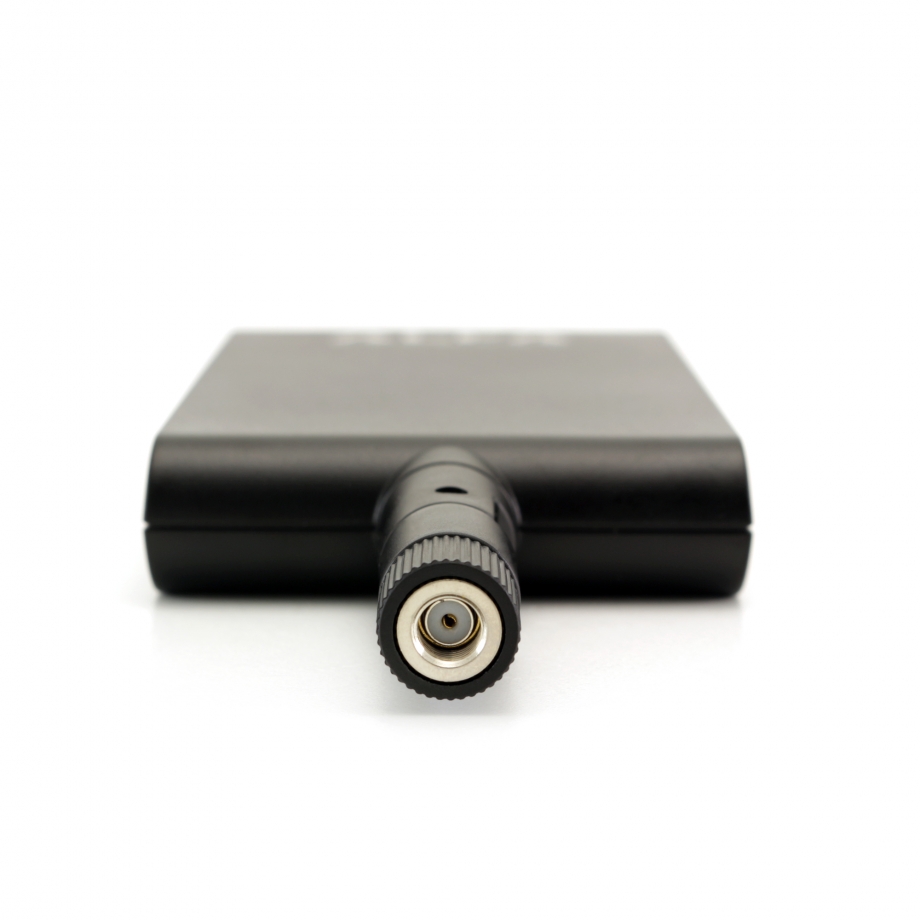

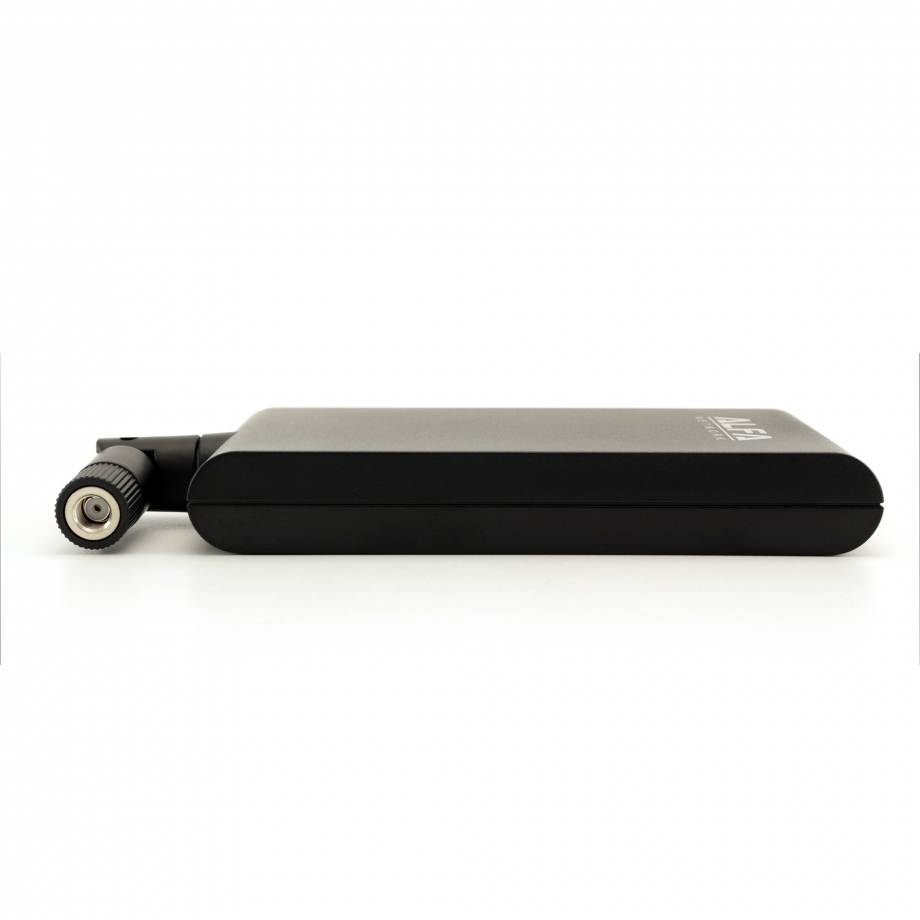

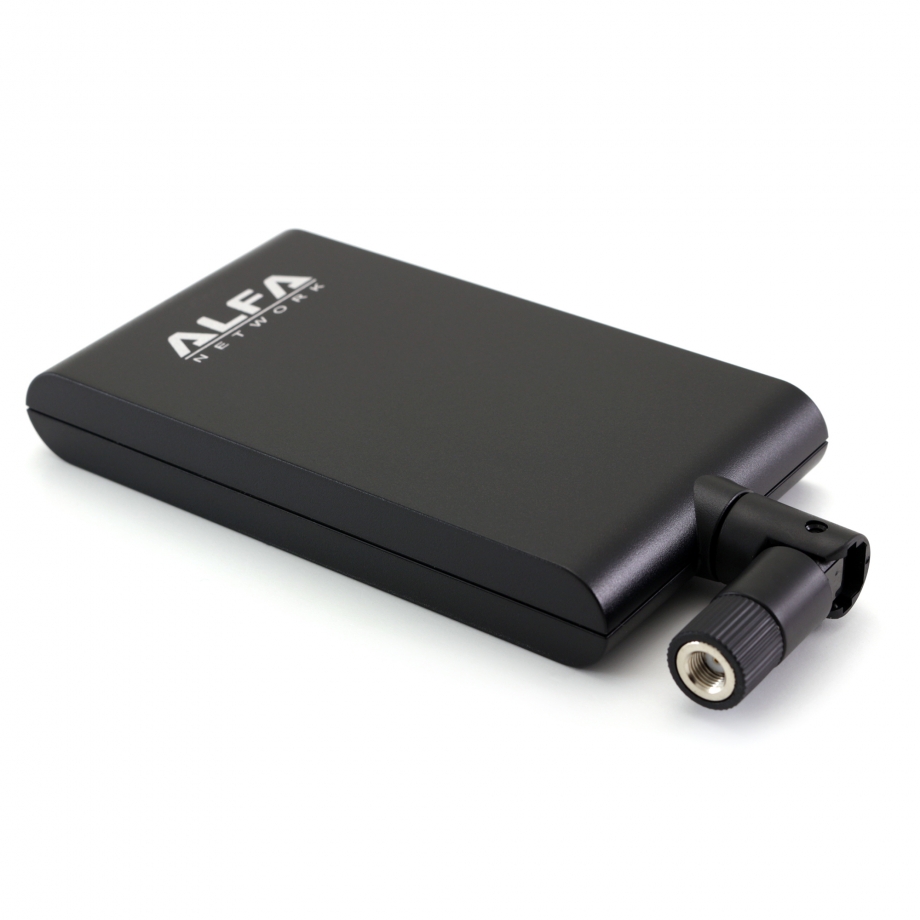

APA-M25 izmanto RP-SMA Male savienotāju, kas nodrošina RF pieslēgumu saderīgām bezvadu iekārtām vai kabeļiem ar atbilstošu savienotāja tipu. Paneļa izmēri ir 167,3 × 66 × 18 mm, kas ļauj jau iepriekš novērtēt nepieciešamo vietu uzstādīšanai telpās. Kompaktais taisnstūrveida korpuss ir piemērots situācijām, kur pieejamajai montāžas vietai jāatbilst aptuveni 167 mm augstam un 66 mm platam panelim. Savukārt 18 mm dziļums palīdz precīzāk plānot nepieciešamo brīvo vietu ap antenas korpusu un savienotāju uzstādīšanas laikā.

Antenas starojuma raksturlielumi ir attēloti XY, YZ un ZX plaknēs visā atbalstītajā frekvenču diapazonā, parādot, kā signāla enerģija izplatās ap paneli. 2,4 GHz joslā diagrammas ir norādītas 2400, 2450 un 2500 MHz frekvencēs, savukārt 5 GHz joslā raksturlielumi aptver vairākus punktus visā atbalstītajā diapazonā līdz 5875 MHz. Šīs diagrammas parāda, ka antenas reakcija mainās atkarībā no virziena un frekvences, kas ir būtiski, izvēloties paneļa novietojumu telpās. Kopā ar norādīto savienotāja tipu un korpusa izmēriem šie parametri sniedz nepieciešamo informāciju fiziskās uzstādīšanas, antenas orientācijas un pieslēgšanas saderīgam RF aprīkojumam plānošanai, nepaļaujoties uz visvirzienu uzstādīšanas principu.
