3G/4G LTE, Wi-Fi, GPS un GLONASS kombinētā āra antena IP67

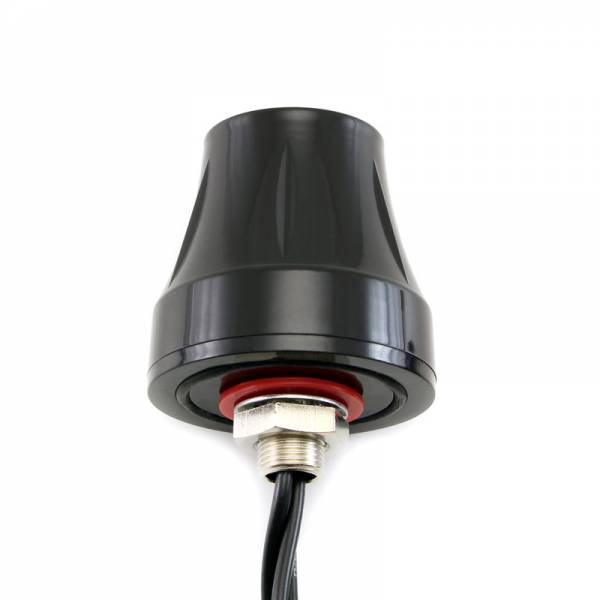

JCE058 ir kombinēta GPS, GSM un WiFi antena, kas vienā kompaktā korpusā ar skrūvējamu stiprinājumu apvieno trīs bezvadu sakaru funkcijas. GPS daļa darbojas 1575,42 MHz frekvencē, izmanto labās puses cirkulāro polarizāciju (RHCP) un ir aprīkota ar zema trokšņu līmeņa pastiprinātāju ar 28 ± 2 dB pastiprinājumu, kas palīdz uzlabot uztvertā navigācijas signāla kvalitāti pirms tā nonākšanas pie pievienotās ierīces. Antena tiek darbināta ar 2,2–5 V līdzstrāvas barošanu un patērē 5–15 mA. GSM daļa atbalsta 824–960 MHz un 1710–2170 MHz frekvenču diapazonus, izmanto lineāro polarizāciju un nodrošina 2,0 dBi pastiprinājumu, savukārt WiFi daļa darbojas 2400–2483,5 MHz diapazonā ar 3 dBi pastiprinājumu. Šī kombinācija nodrošina satelītnavigāciju, mobilo sakaru un 2,4 GHz bezvadu tīkla savienojumu, izmantojot vienu ārējo antenu.

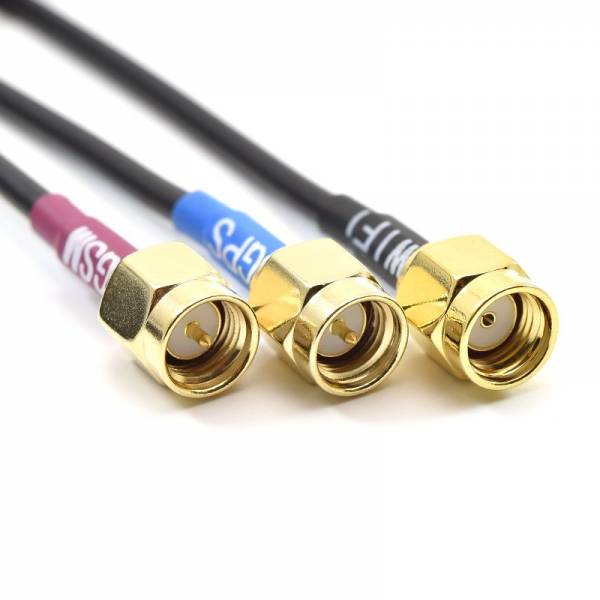

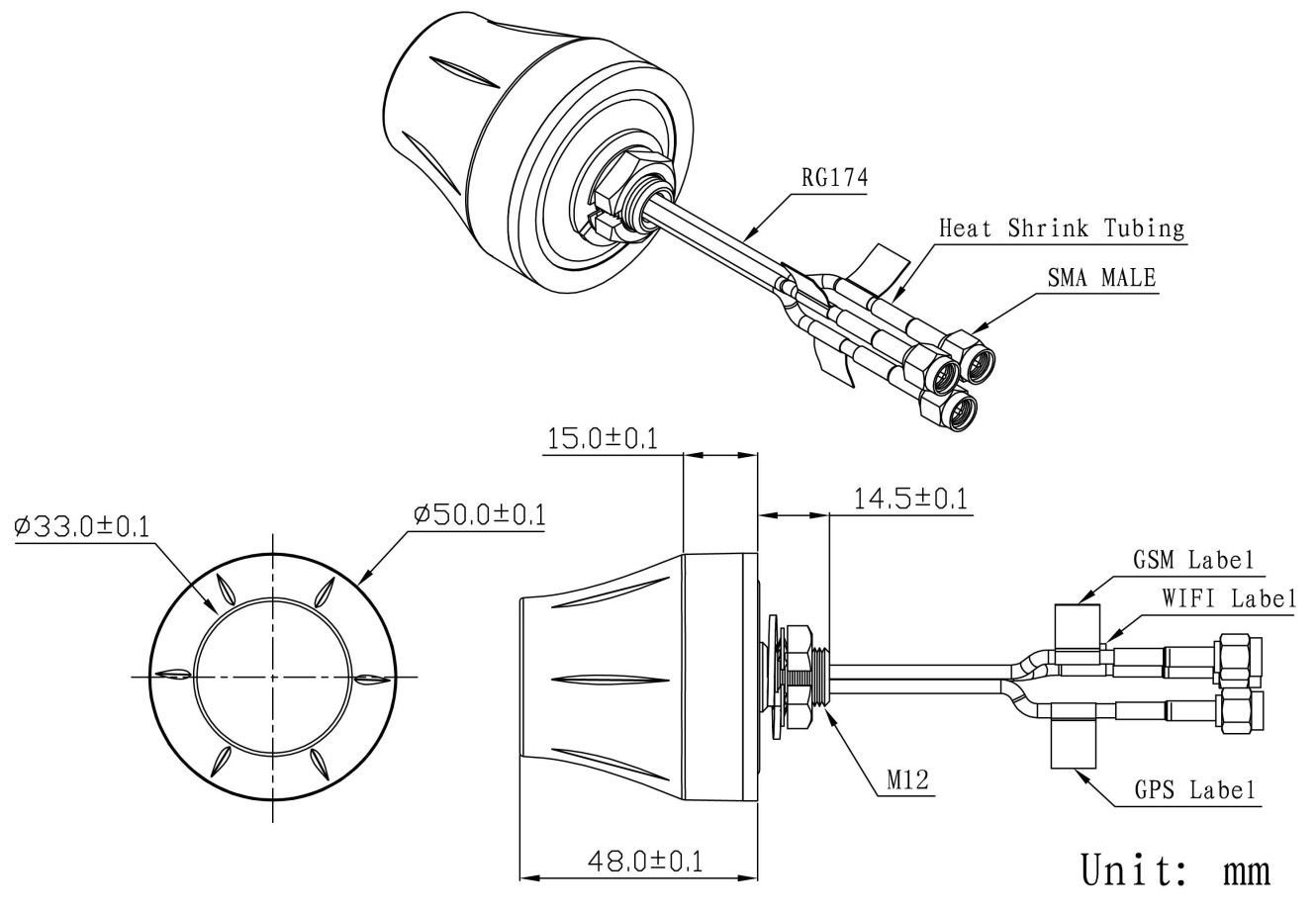

Antena ir aprīkota ar 3 m gariem RG174 kabeļiem un SMA male savienotājiem, nodrošinot atsevišķus pieslēgumus GPS, GSM un WiFi daļām. Korpuss ir izgatavots no ABS plastmasas un paredzēts stiprināšanai ar skrūvi, kas ļauj antenu droši uzstādīt uz paneļa vai iekārtas korpusa. Aptuveni 50 mm diametrs un 48 mm augstums palīdz saglabāt kompaktus izmērus, vienlaikus integrējot visas trīs antenas vienā korpusā. Antena paredzēta darbam temperatūrā no -40 ° C līdz +85 ° C un relatīvajā mitrumā līdz 95 %. Korpusa aizsardzības klase ir IP67, neieskaitot kabeļa izvadu, bet norādītā noturība pret vibrāciju ļauj to izmantot vietās, kur iekārta ir pakļauta mehāniskām svārstībām. Atbilstība RoHS prasībām apliecina atbilstību norādītajām vides aizsardzības prasībām.
