Āra virziena 4G LTE 14 dBi paneļa antena 700-900 MHz, 2x2 MIMO, N sieviešu, montāža uz masta

L14-8-9-NF2 ir āra virziena paneļantena, kas paredzēta saderīgām 3G UMTS un 4G LTE ierīcēm stacionārās instalācijās. Paneļa konstrukcija koncentrē signāla uztveršanu un pārraidi noteiktā sektorā, nevis izstaro visos virzienos, tāpēc antenu var precīzi pavērst pret vēlamo mobilo sakaru signāla avotu. Līdz ar to pareiza orientēšana ir būtiska uzstādīšanas daļa un atšķir šo modeli no visvirzienu antenām, kurām precīza virziena regulēšana nav nepieciešama. Darbības diapazons 700–900 MHz ir paredzēts iekārtām, kuru atbalstītās mobilo sakaru frekvenču joslas ietilpst šajā diapazonā, tāpēc pirms antenas izvēles konkrētam savienojumam un uzstādīšanas vietai ir svarīgi pārbaudīt frekvenču saderību.

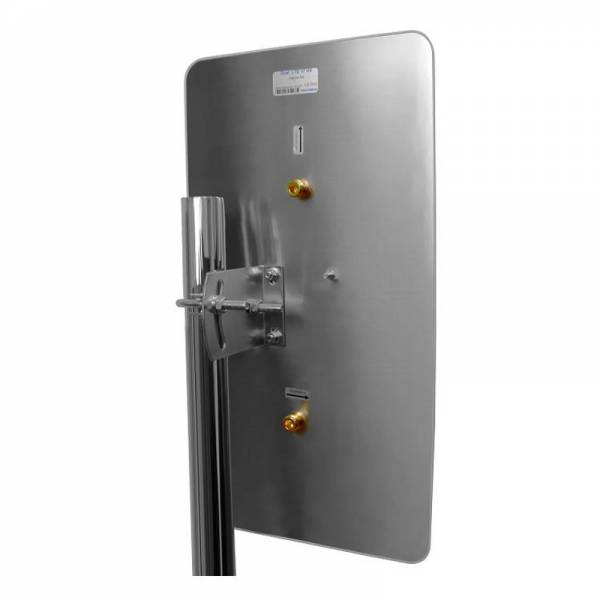

2x2 MIMO konfigurācija nodrošina divus atsevišķus RF signāla ceļus, izmantojot divus N-Female savienotājus, tādējādi saderīga iekārta var izmantot abus ārējās antenas pieslēgumus. Antenas pastiprinājums ir 14 dBi, kas palīdz koncentrēt signālu tās atbalstītajā frekvenču diapazonā, savukārt 35° horizontālais un 32° vertikālais starojuma kūļa platums nosaka sektoru, kas jāorientē pret signāla avotu. VSWR zem 1,6 un 50 omu pretestība nosaka RF parametrus, kas jāņem vērā, izvēloties saderīgas ierīces, kabeļus un savienotājus. Šo īpašību kopums veido stacionāru divu pieslēgumu risinājumu, kur paredzētā rezultāta sasniegšanai būtiska ir precīza antenas orientēšana, piemērotu kabeļu izmantošana un aparatūras saderība.

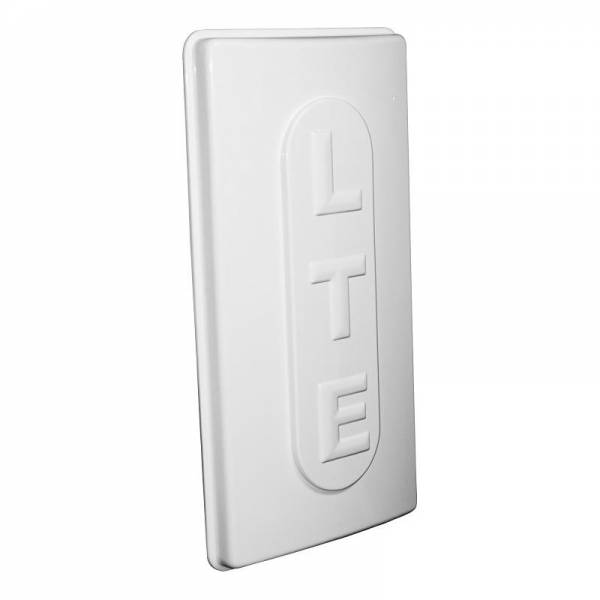

Antena ir paredzēta uzstādīšanai ārā uz balsta, nodrošinot skaidri noteiktu montāžas veidu virs pieslēgtās mobilo sakaru iekārtas vai attālināti no tās. Baltā paneļa korpusa izmēri ir 470 x 250 x 30 mm, un tā plānais taisnstūra profils ļauj antenu ērti nostiprināt uz piemērotas nesošās konstrukcijas. Izvēloties balstu un montāžas vietu, jāņem vērā antenas 0,9 kg svars, lai konstrukcija to droši noturētu. Šie fiziskie parametri palīdz arī noteikt nepieciešamo brīvo vietu un nodrošināt, ka pirms galīgās nostiprināšanas paneli var brīvi pagriezt, novietot un precīzi orientēt izvēlētajā āra vietā.

Darbības temperatūras diapazons no −30 līdz +75 °C ļauj izmantot L14-8-9-NF2 dažādos āra apstākļos. Tā kā antena paredzēta tieši lietošanai ārpus telpām, montāžas vietai jānodrošina stabils novietojums, kas pēc regulēšanas saglabā izvēlēto virzienu. Produkta kods L14-8-9-NF2 un EAN 0708747432619 ļauj precīzi identificēt modeli iegādes, noliktavas uzskaites un uzstādīšanas plānošanas laikā. Montāžas veids, izmēri, svars un darba temperatūras diapazons sniedz uzstādītājam praktiski nepieciešamo informāciju, lai izvērtētu vietas piemērotību, sagatavotu nesošo konstrukciju, paredzētu pietiekami daudz vietas montāžai un veiktu pastāvīgu virziena antenas uzstādīšanu atbilstoši plānotās stacionārās instalācijas prasībām.
