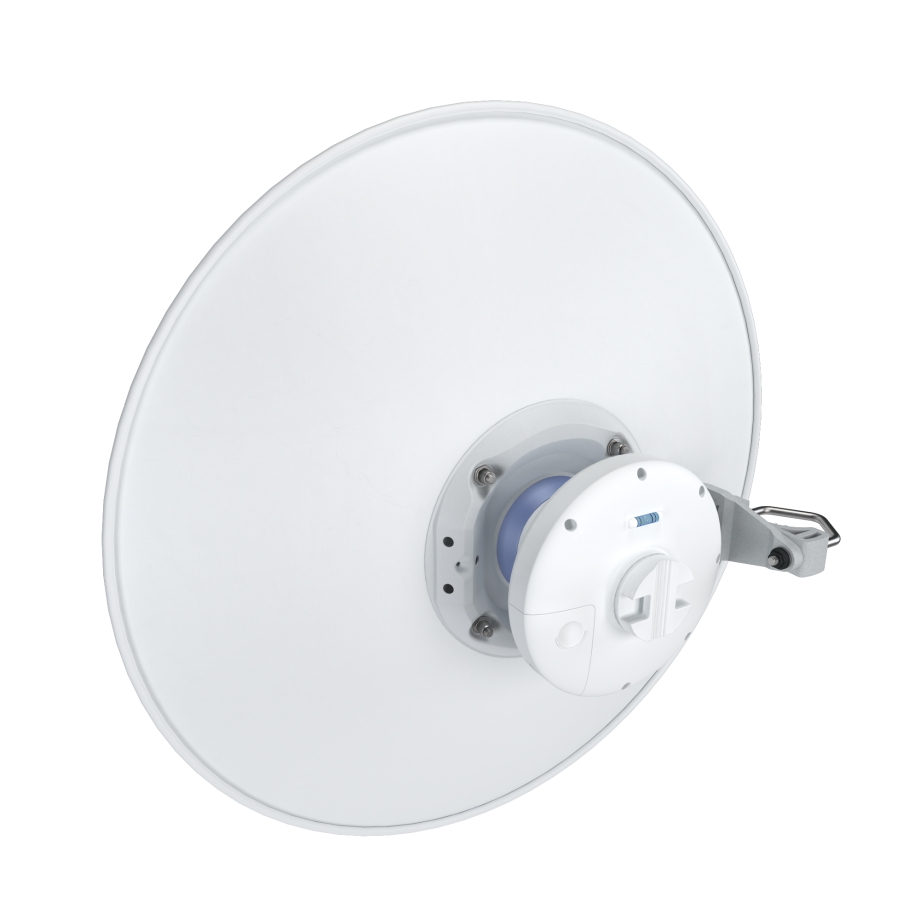

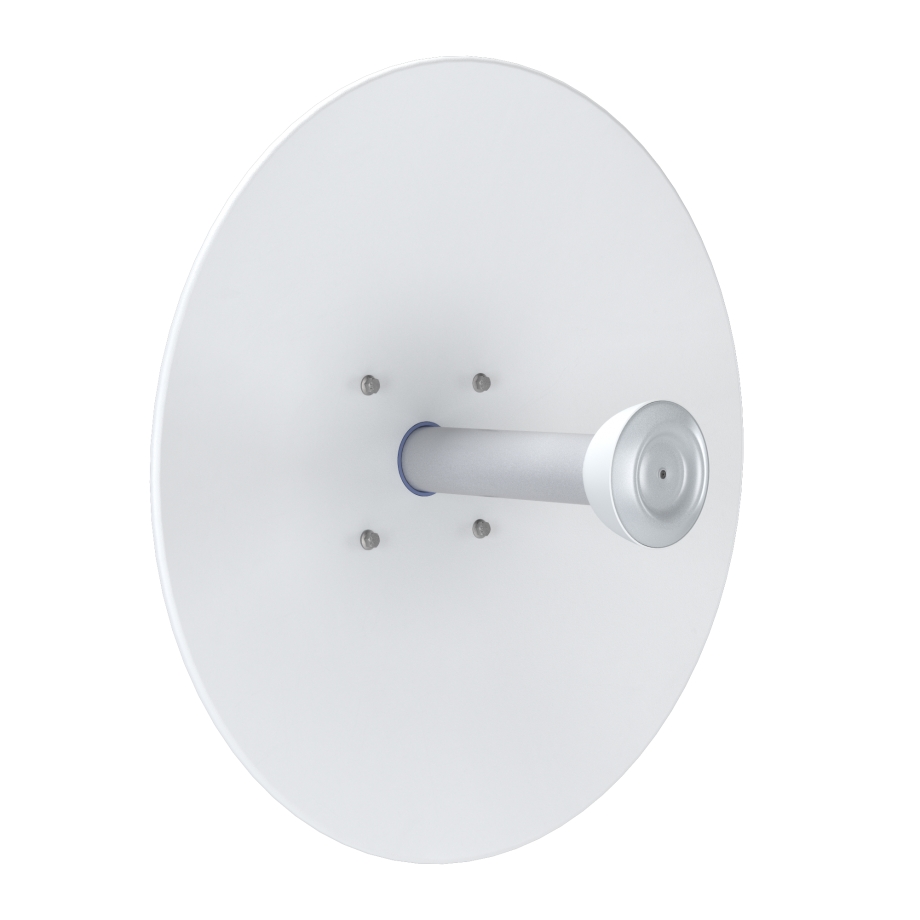

StarterDish virziena antena 27 dBi Waveguide – augstas pastiprinājuma CPE paraboliska antena

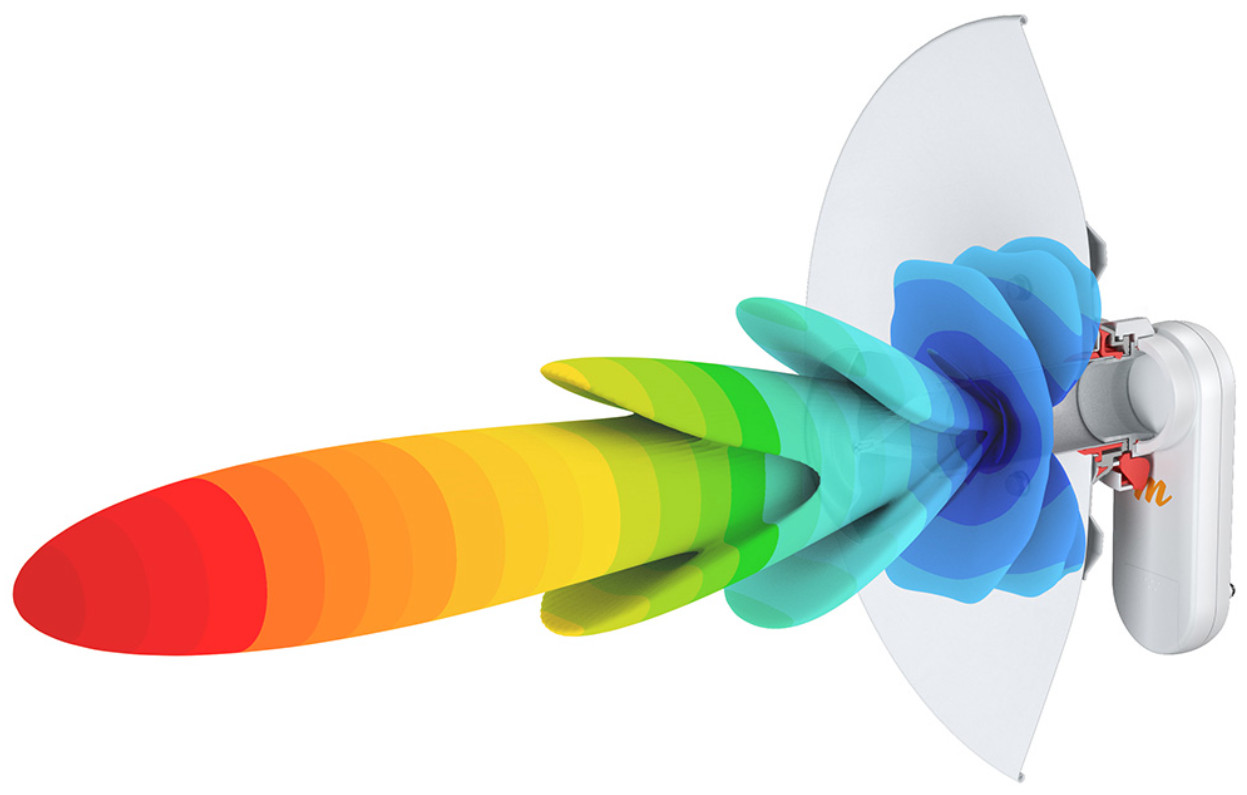

RF elements StarterDish 27 UM ir virziena paraboliskā antena, kas paredzēta CPE risinājumiem un apvieno lielu antenas pastiprinājumu ar šauru starojuma diagrammu bezvadu savienojumiem 5 GHz frekvenču diapazonā. Antena darbojas frekvencēs no 5150 līdz 5950 MHz, nodrošina 27 dBi pastiprinājumu un izmanto parabolisku reflektoru, lai koncentrētu starojumu noteiktā virzienā. Šaurās starojuma diagrammas dēļ uzstādīšanas laikā īpaša uzmanība jāpievērš precīzai antenas orientēšanai pret vēlamā bezvadu savienojuma otru galapunktu. Pie −3 dB līmeņa starojuma diagrammas platums gan azimuta, gan elevācijas plaknē ir 6° horizontālajai un vertikālajai polarizācijai. Tas raksturo antenas izteikti virzīto starojumu. Savukārt priekšējā un aizmugurējā starojuma attiecība, kas ir vismaz 33 dB, raksturo starojuma līmeņu atšķirību galvenajā virzienā un aiz reflektora.

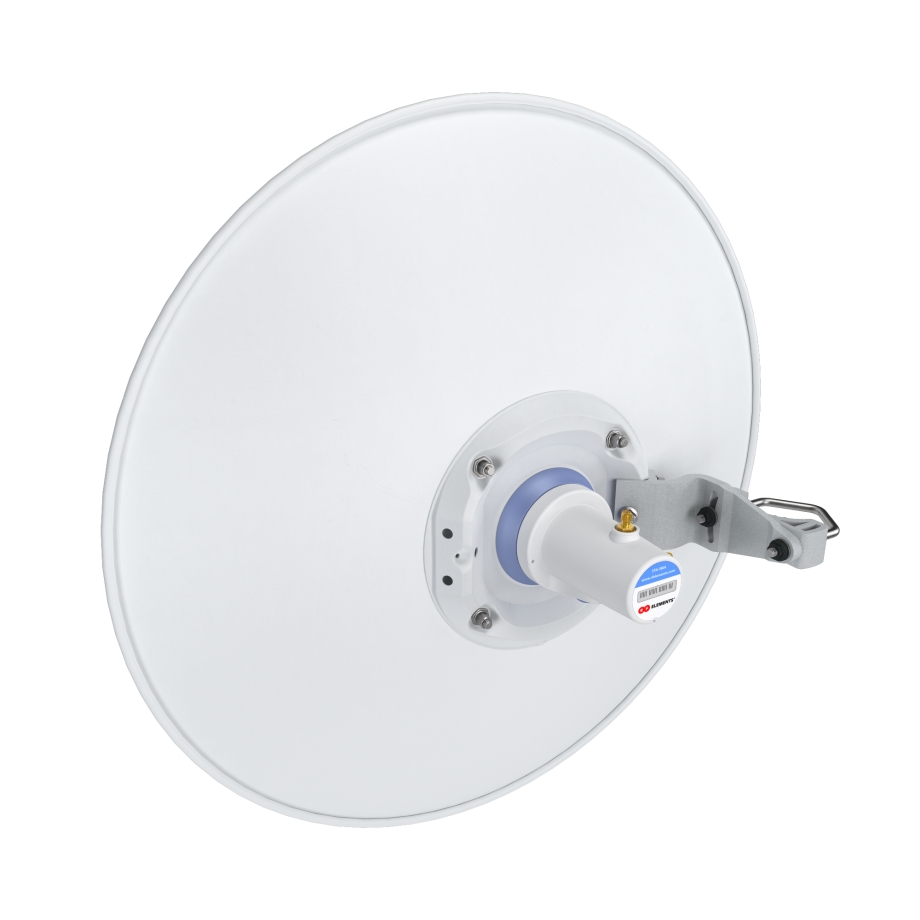

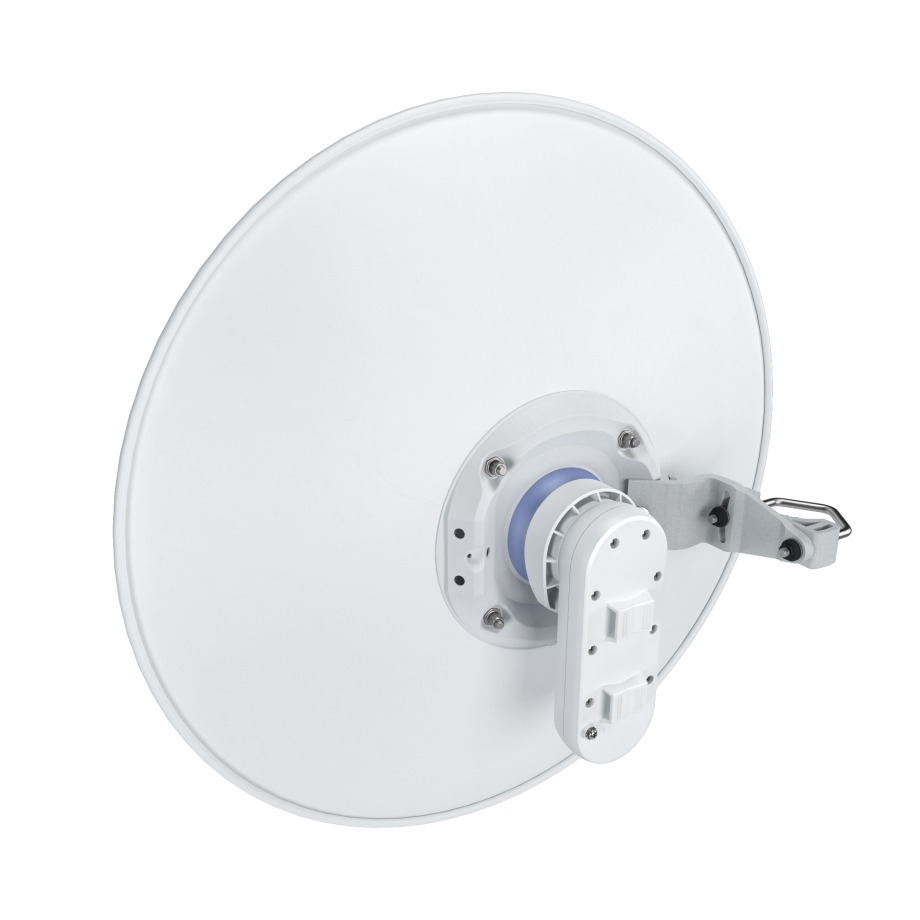

StarterDish 27 UM savieno ar saderīgām bezvadu sakaru ierīcēm, izmantojot viļņvada pieslēgvietu, nevis tradicionālu koaksiālo antenas savienotāju. Saderīgo risinājumu vidū ir RF elements StarterAdapter SMA, Mimosa C5x, kā arī Ubiquiti PrismStation 5AC, IsoStation 5AC un IsoStation M5. Tas ļauj izvēlēties kādu no konkrēti atbalstītajām ierīcēm vai adapteriem, komplektējot antenu ar piemērotu bezvadu sakaru aprīkojumu. Viļņvada savienojums un virziena reflektors veido antenas konstrukcijas pamatu, savukārt izvēlētā saderīgā bezvadu platforma nosaka, kāda ierīce tiks izmantota kopā ar antenu. Tādējādi StarterDish 27 UM ir risinājums CPE instalācijām, kurās būtiska nozīme ir koncentrētam starojuma virzienam un saderībai ar izvēlēto bezvadu sakaru aprīkojumu.

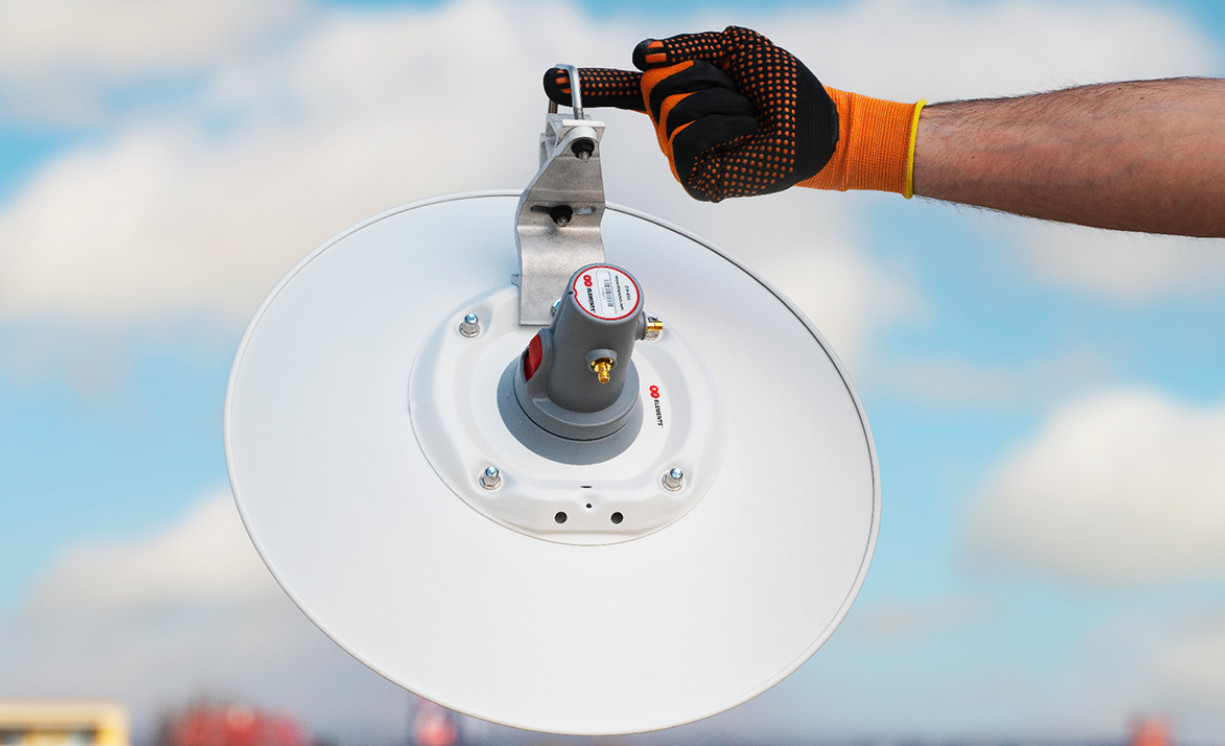

StarterDish 27 UM ir aprīkota ar alumīnija reflektoru, un tās konstrukcija ir paredzēta uzstādīšanai ārpus telpām. Nelielais svars un vienkāršā salikšana atvieglo antenas sagatavošanu montāžai, savukārt IP65 aizsardzības klase raksturo noteiktu korpusa aizsardzības līmeni pret ārējās vides iedarbību. Montāžas stiprinājums ir piemērots stabiem ar diametru no 20 līdz 55 mm, turklāt ražotājs iesaka izvēlēties stabu, kura diametrs ir pēc iespējas tuvāks 55 mm. Pēc nostiprināšanas antenas vertikālo leņķi var mehāniski regulēt ±15° robežās, lai precīzāk pavērstu to vēlamā bezvadu savienojuma virzienā. Šāda regulēšanas iespēja ir īpaši nozīmīga antenai ar šauru starojuma diagrammu, jo precīza pozicionēšana ir svarīga pareizas orientācijas nodrošināšanai.

Antenas darba temperatūras diapazons ir no −35 °C līdz +55 °C, un tā spēj izturēt vēja ātrumu līdz 160 km/h. Šie raksturlielumi jāņem vērā, plānojot uzstādīšanu ārpus telpām un izvērtējot apstākļus paredzētajā montāžas vietā. Konstrukcijā izmantota pret ultravioleto starojumu izturīga ABS plastmasa, alumīnijs, tērauds, cinkots tērauds un nerūsējošā tērauda stiprinājuma elementi. Tomēr īpaši agresīvā vidē, piemēram, piekrastes teritorijās vai vietās, kur antena ir pakļauta skursteņu izplūdes gāzu, ķīmisko rūpnīcu vai vulkāniskās aktivitātes ietekmei, antenas korpuss var priekšlaicīgi oksidēties. Šādiem sarežģītiem ekspluatācijas apstākļiem RF elements iesaka izvēlēties UltraDish sērijas antenas. Šī atšķirība ir svarīga, izvēloties aprīkojumu uzstādīšanas vietām, kur ilgstoša ārējās vides iedarbība laika gaitā var ietekmēt antenas stāvokli.
