StarterDish virziena 21 dBi paraboliskā šķīvja antena CPE | Viļņvads, augsta virzītspēja, āra lietojumam

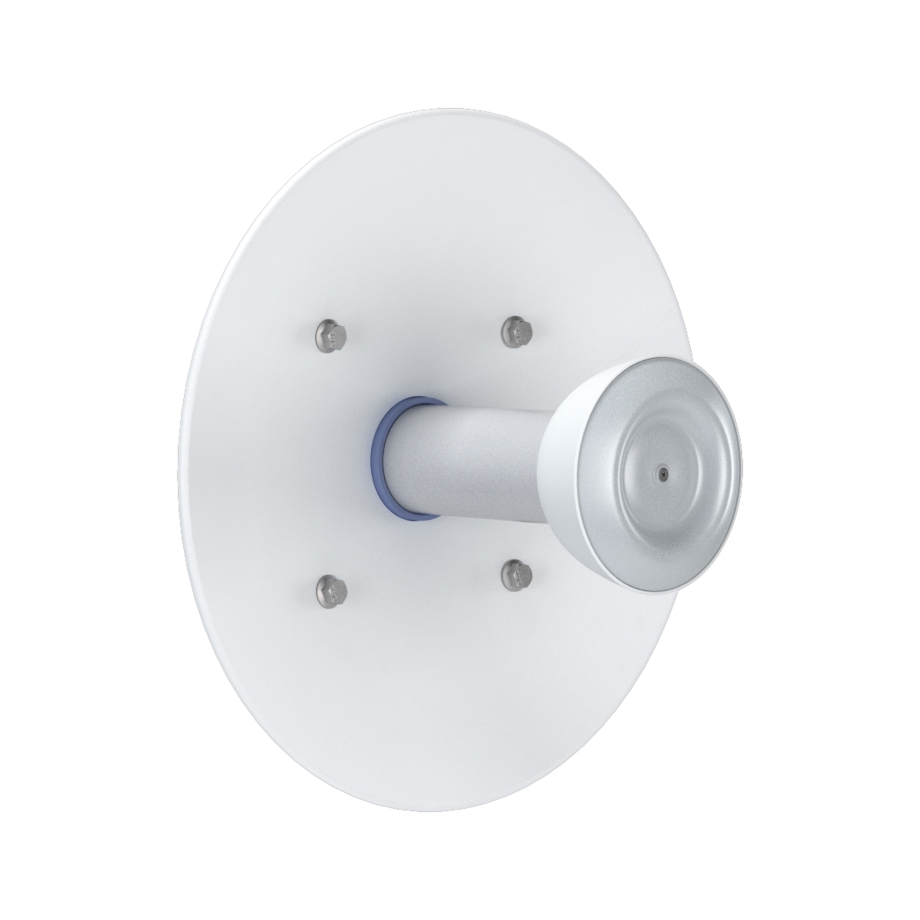

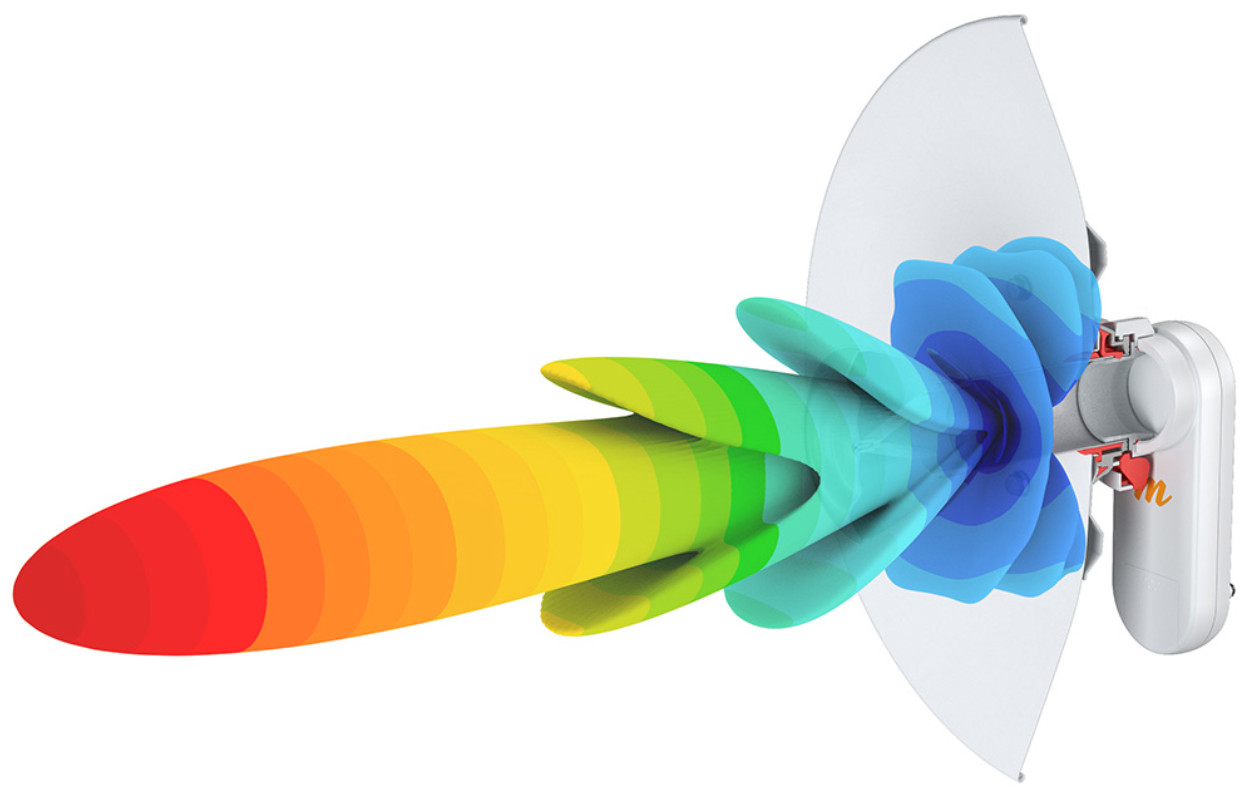

RF elements StarterDish 21 UM ir virziena paraboliskā antena, kas paredzēta CPE lietojumiem frekvenču diapazonā no 5150 līdz 5950 MHz. Antenas pastiprinājums ir 21 dBi, un tās koncentrētā starojuma diagramma ir piemērota bezvadu savienojumiem, kuros svarīga precīza antenas orientācija. Paraboliskais reflektors koncentrē antenas starojumu noteiktā virzienā, nodrošinot 11° stara platumu gan horizontālajā, gan vertikālajā plaknē pie −3 dB līmeņa. Šādas virziendarbības dēļ uzstādīšanas laikā antena ir precīzi jāorientē vēlamā bezvadu savienojuma virzienā. StarterDish 21 UM apvieno šādu virziena antenas konstrukciju ar viļņvada savienojumu saderīgu bezvadu sakaru iekārtu pievienošanai.

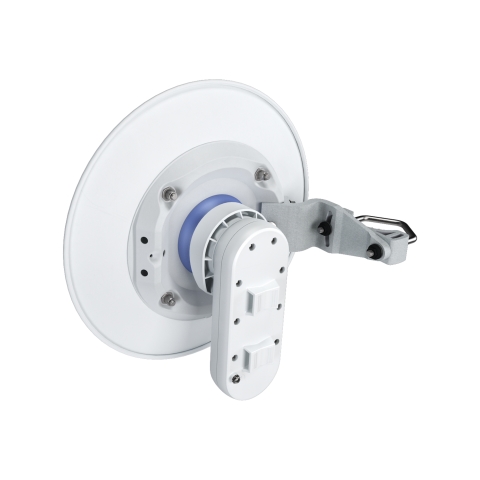

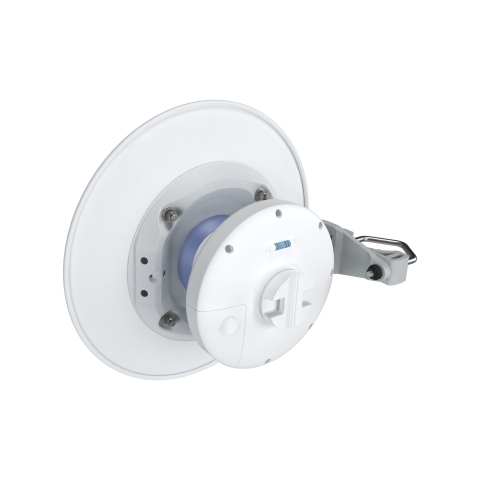

Antena ir saderīga ar vairākām bezvadu sakaru platformām, tostarp Ubiquiti PrismStation 5AC, IsoStation 5AC un IsoStation M5, kā arī Mimosa C5x. Tiek atbalstīts arī RF elements StarterAdapter SMA, kas nodrošina vēl vienu pieslēguma iespēju ražotāja antenu sistēmā. Pateicoties šai saderībai, vienu un to pašu paraboliskās antenas konstrukciju var izmantot ar dažādām atbalstītajām bezvadu sakaru platformām, saglabājot antenas virziendarbības raksturlielumus. StarterDish 21 UM tradicionālā koaksiālā kabeļa savienojuma vietā izmanto viļņvada pieslēgvietu. Produkts tiek piedāvāts ekonomiskā piecu antenu iepakojumā, kurā ietilpst piecas vienādas virziena antenas uzstādīšanai vietās, kur nepieciešamas vairākas šādas iekārtas.

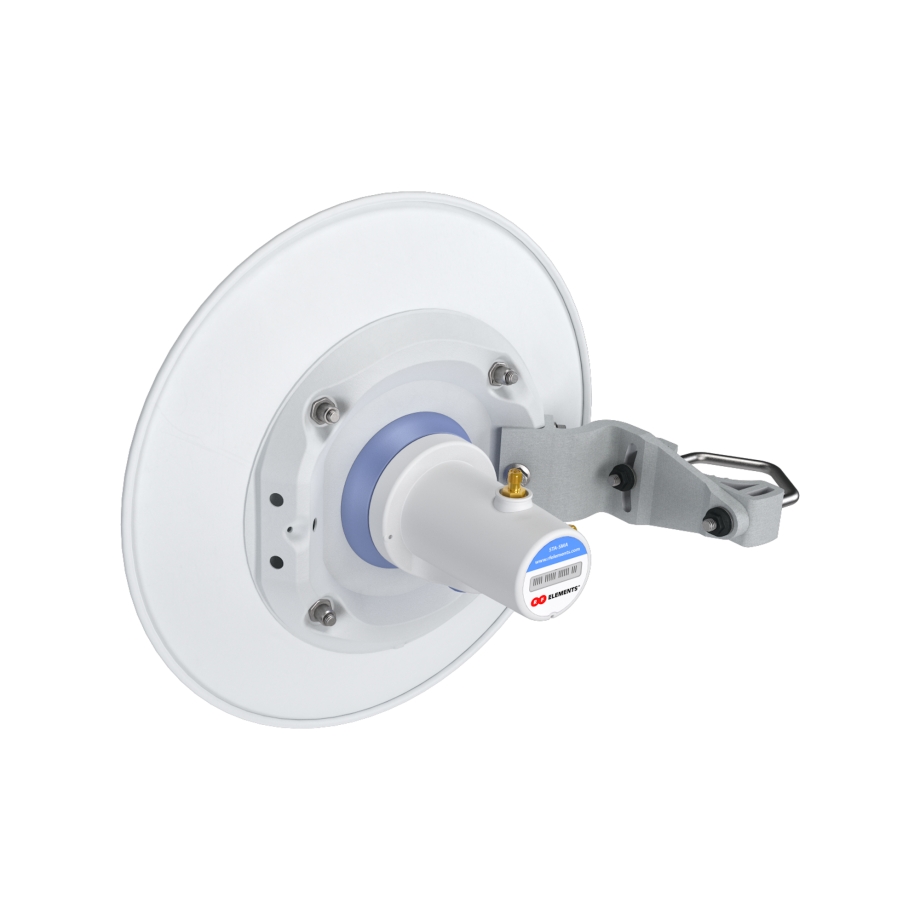

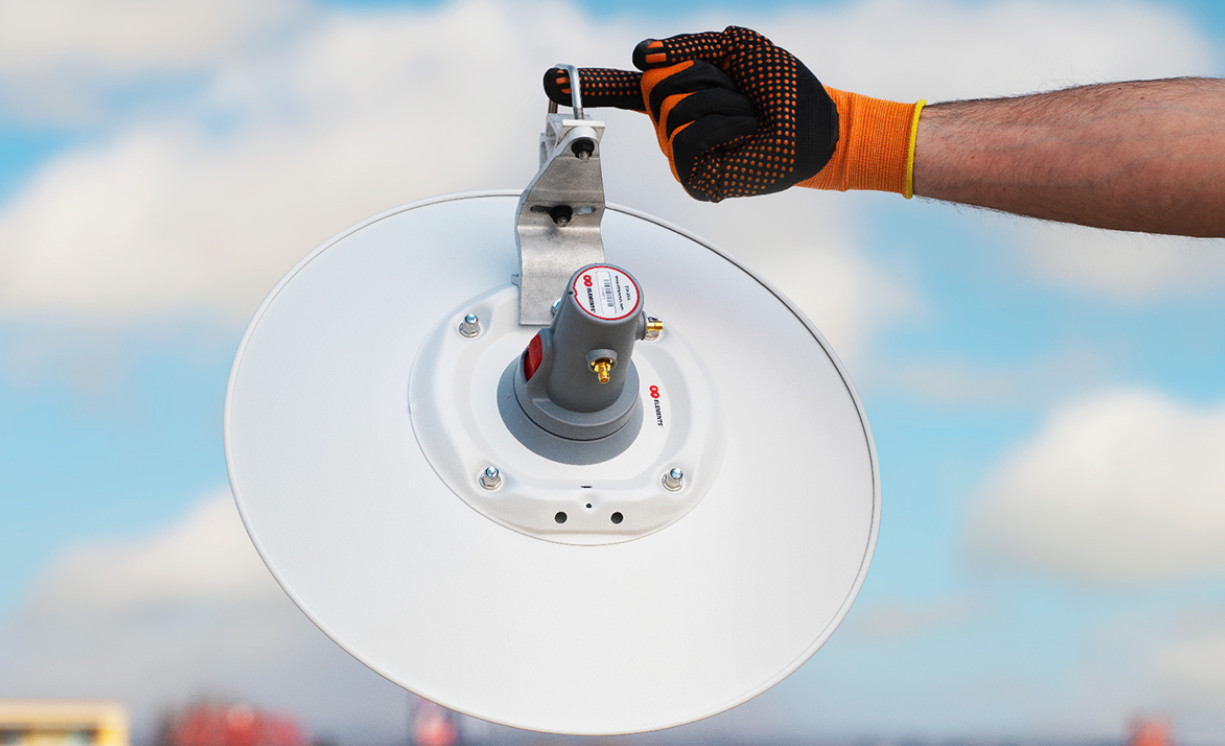

StarterDish 21 UM ir paredzēta uzstādīšanai ārpus telpām, un tās konstrukcijā tērauda reflektors ir apvienots ar stiprinājuma elementiem un regulējamu montāžas mehānismu. Pirms uzstādīšanas antena ir jāsamontē, un to var piestiprināt pie mastiem, kuru diametrs ir no 20 līdz 55 mm. Ražotājs iesaka izvēlēties mastu, kura diametrs ir pēc iespējas tuvāks 55 mm. Pēc nostiprināšanas antenas vertikālo slīpumu var regulēt ±15° robežās, lai precīzāk pavērstu to vēlamā bezvadu savienojuma virzienā. Šāda regulēšanas iespēja ir īpaši nozīmīga antenai ar šauru starojuma diagrammu, jo precīza orientācija palīdz virzīt signālu vajadzīgajā virzienā. Stiprinājuma konstrukcija ļauj pielāgot antenas novietojumu, neveicot izmaiņas pašā antenā.

Antenas izgatavošanā izmantota pret UV starojumu izturīga ABS plastmasa, alumīnijs, tērauds, cinkots tērauds un nerūsējošā tērauda stiprinājuma elementi. IP65 aizsardzības klase un darba temperatūras diapazons no −35 °C līdz +55 °C raksturo vides apstākļus, kādos antenu paredzēts izmantot ārpus telpām. Konstrukcija ir paredzēta vēja ātrumam līdz 160 km/h, kas ir svarīgs apsvērums, izvēloties atklātu uzstādīšanas vietu. Tomēr StarterDish antenas nav ieteicams izmantot īpaši agresīvā vidē, piemēram, piekrastes teritorijās, vietās ar skursteņu izplūdes gāzu iedarbību, ķīmiskajās rūpnīcās vai vulkāniskajos apgabalos, kur antenas korpuss var priekšlaicīgi oksidēties. Šādiem apstākļiem RF elements iesaka izvēlēties UltraDish sērijas antenas.
