Paraboliskā antena JRMD-900–10/11 10–11 GHz mikroviļņu savienojumiem

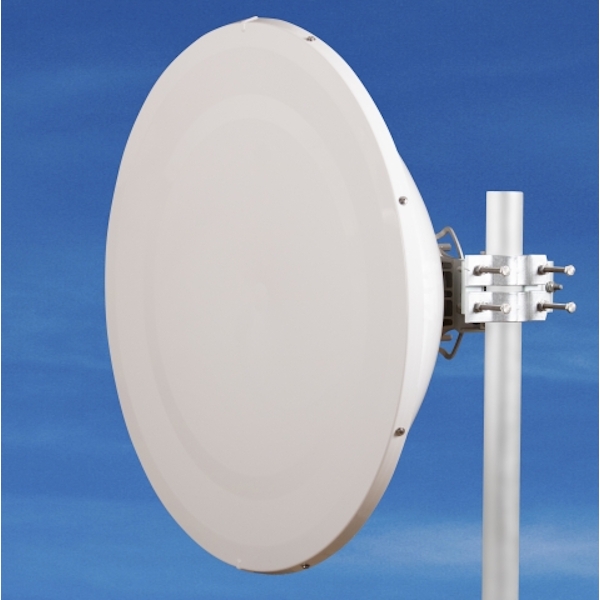

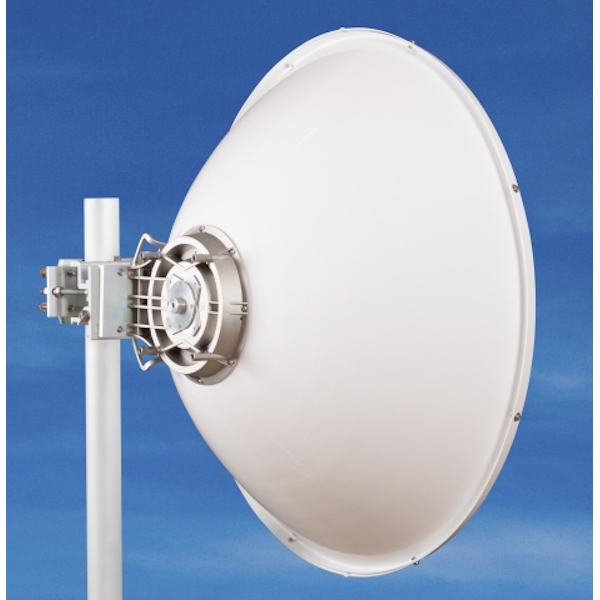

Jirous JRMD-900-10/11 ir paraboliskā antena mikroviļņu sakaru līnijām 10 un 11 GHz joslās ar darba frekvenču diapazonu no 10,0 līdz 12,0 GHz. Dziļais paraboliskais reflektors apvienots ar 36,5 ± 1 dBi pastiprinājumu diapazona zemākajā daļā un 37,0 ± 1 dBi pastiprinājumu augstākajā daļā, kas skaidri nosaka antenas pielietojumu virziena punkts-punkts radiosakaru savienojumos. 2,3° starojuma kūļa platums pie −3 dB koncentrē starojumu noteiktā virzienā, savukārt priekšējā un aizmugurējā starojuma attiecība vismaz 57 dB raksturo izteiktu galvenā starojuma virziena pārsvaru pār antenas aizmuguri. Tādējādi reflektora ģeometrija un šie RF parametri ir galvenie antenas virziena darbības elementi.

Antena izmanto lineāru polarizāciju, ko var orientēt vertikāli vai horizontāli, tādējādi uzstādīšanu var pielāgot konkrētajam mikroviļņu savienojumam nepieciešamajai polarizācijai. RF interfeiss ir apaļš viļņvads ar 19 mm diametru, savukārt atstarojuma zudumi 10,3–11,7 GHz diapazonā ir vismaz 16 dB. Atbilstība ietver US FCC Part 101A prasības 10,550–10,680 GHz diapazonam, US FCC Part 101B prasības 10,7–11,7 GHz diapazonam un Class 2 atbilstoši ETSI EN 302-217-4-2. Kopumā šie elektriskie parametri raksturo izteikti virzītu mikroviļņu antenu regulētiem 10 un 11 GHz risinājumiem, kuros galvenā nozīme ir virziena radiosakaru savienojumam.

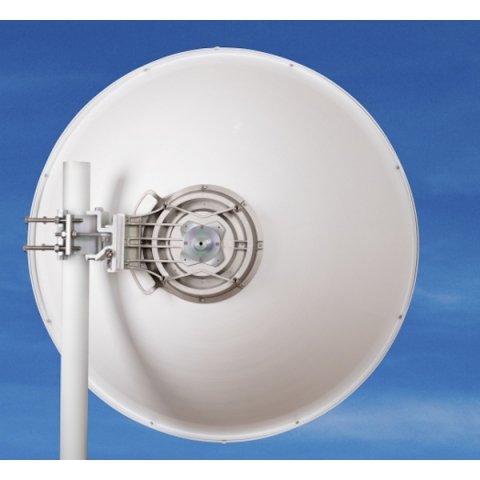

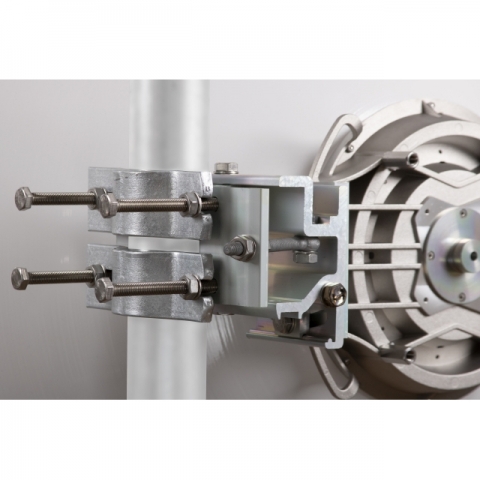

Uzstādīšanai tiek izmantots komplektā iekļautais turētājs, ko vispirms var nostiprināt pie masta un tikai pēc tam uzstādīt pašu antenu. Kad turētājs ir uzstādīts, antenu kopā ar mikroviļņu iekārtu var iekārt konstrukcijā un nostiprināt ar divām skrūvēm. Šāda secība ļauj atsevišķi veikt turētāja montāžu pie masta un pēc tam antenas galīgo uzstādīšanu, tādējādi vienkāršojot montāžas procesu. Turētājs ir piemērots mastiem ar diametru no 40 līdz 120 mm, un antenu iespējams uzstādīt gan labajā, gan kreisajā pusē, pielāgojot tās novietojumu konkrētās instalācijas konfigurācijai.

Precīza regulēšana iespējama gan elevācijas, gan azimuta virzienā ±20° diapazonā. Virziena antenai ar tikai 2,3° starojuma kūļa platumu šāda regulēšanas iespēja ir īpaši svarīga, jo pareizai savienojuma virziena iestatīšanai nepieciešama rūpīga antenas orientēšana. Antena paredzēta darbam pie vēja ātruma līdz 140 km/h, savukārt izturības robeža sasniedz 210 km/h; konstrukcija raksturota arī kā īpaši stabila vējā. Vietās, kur paredzami spēcīgi vēji, ieteicams izmantot mastu ar vismaz 70 mm diametru. Dziļais alumīnija sakausējuma reflektors, masīvais turētājs un pret UV starojumu izturīgais ABS radoms veido mehānisko konstrukciju precīzi regulējamai uzstādīšanai āra vidē.
