StarterDish virziena antena 24 dBi, viļņvads | Augsta pastiprinājuma paraboliskā antena CPE

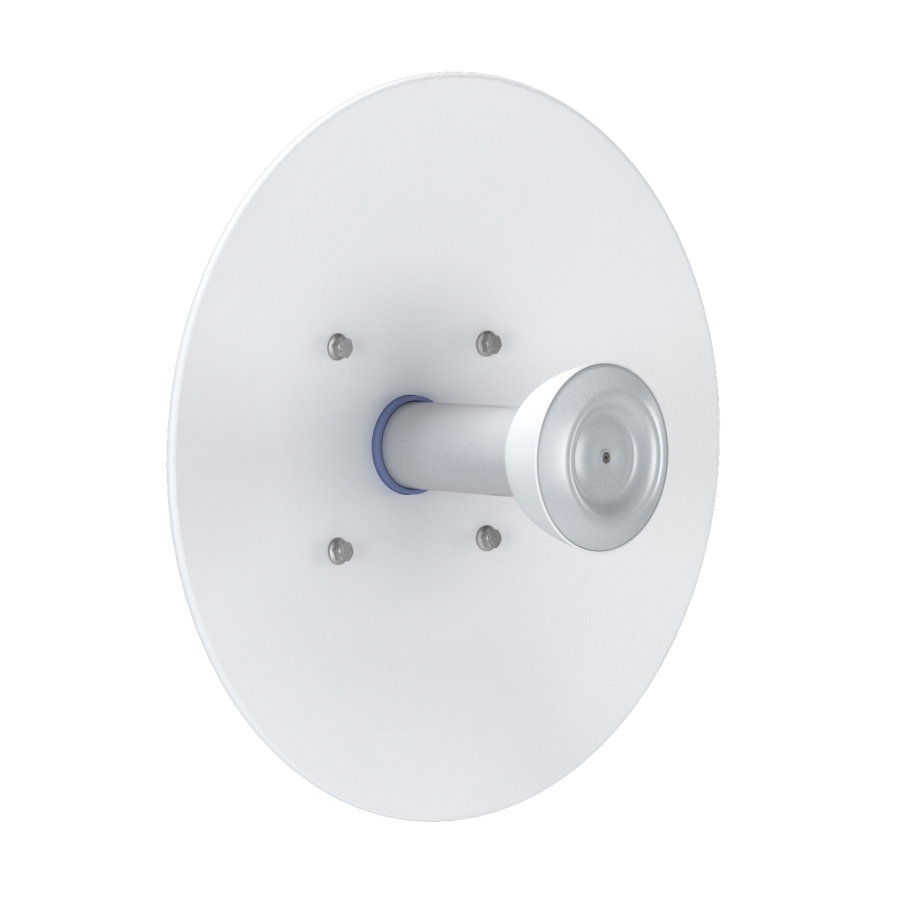

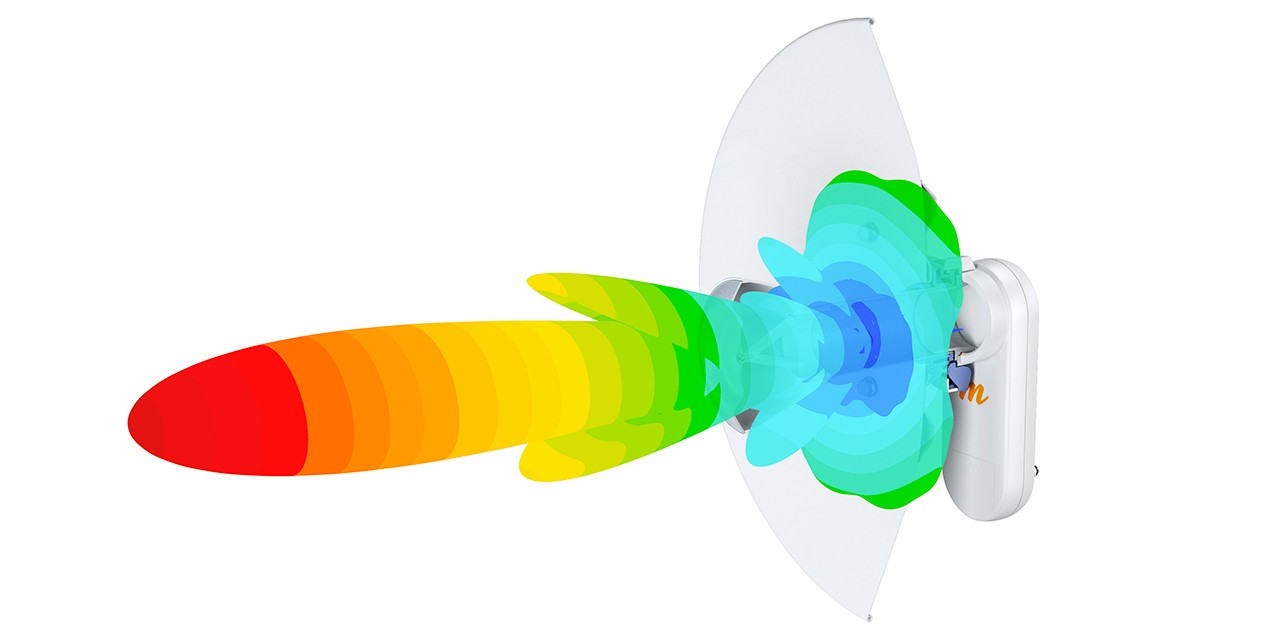

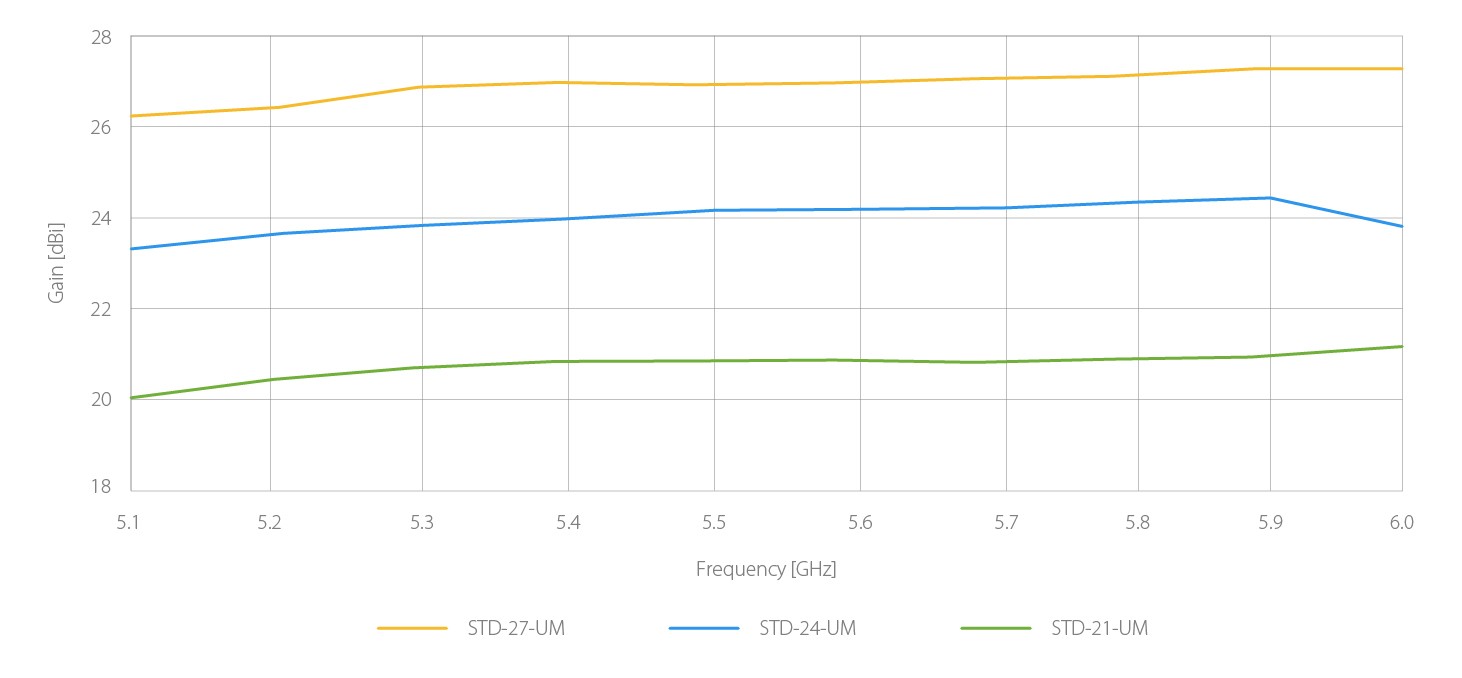

RF elements StarterDish 24 UM ir virziendarbības paraboliskā antena, kas paredzēta klienta galaiekārtām (CPE) frekvenču diapazonā no 5150 līdz 5950 MHz. Ar 24 dBi pastiprinājumu un šauru starojuma diagrammu tā koncentrē radiosignālu noteiktā virzienā, tādēļ uzstādīšanas laikā īpaši svarīga ir precīza antenas noregulēšana. Paraboliskais reflektors veido šauru starojuma kūli, kura platums pie −3 dB līmeņa ir 8° gan horizontālajā, gan vertikālajā plaknē. Šāda virziendarbība ir īpaši nozīmīga, veidojot bezvadu savienojumu starp saderīgām ierīcēm, kurām jābūt savstarpēji precīzi vērstām. StarterDish 24 UM apvieno virziena reflektoru ar viļņvada pieslēgvietu, kas paredzēta saderīgu bezvadu sakaru iekārtu pievienošanai.

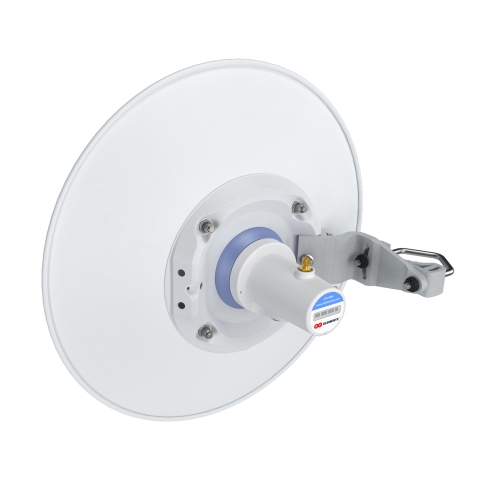

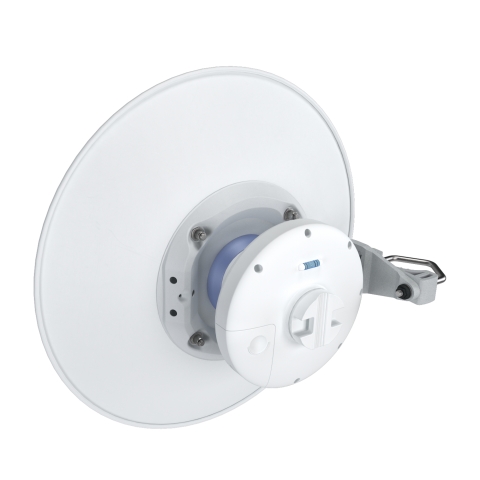

Antena ir saderīga ar Ubiquiti PrismStation 5AC, IsoStation 5AC un IsoStation M5, kā arī Mimosa C5x. To var izmantot arī ar RF elements StarterAdapter SMA, kas paplašina saderīgo iekārtu izvēli, izmantojot ražotāja adapteru sistēmu. Tādējādi vienu un to pašu antenas modeli var kombinēt ar dažādām atbalstītajām bezvadu sakaru platformām, nemainot reflektora pamatkonstrukciju. Viļņvada pieslēgvieta kalpo saderīgās bezvadu ierīces pievienošanai, tāpēc savienojumam nav nepieciešama parastajām antenām raksturīgā koaksiālā kabeļa pieslēgvieta. StarterDish 24 UM tiek piedāvāta ekonomiskā piecu antenu iepakojumā, kas ļauj vienam projektam izvēlēties vairākas identiskas virziendarbības antenas, ja uzstādīšanai nepieciešama vairāk nekā viena iekārta.

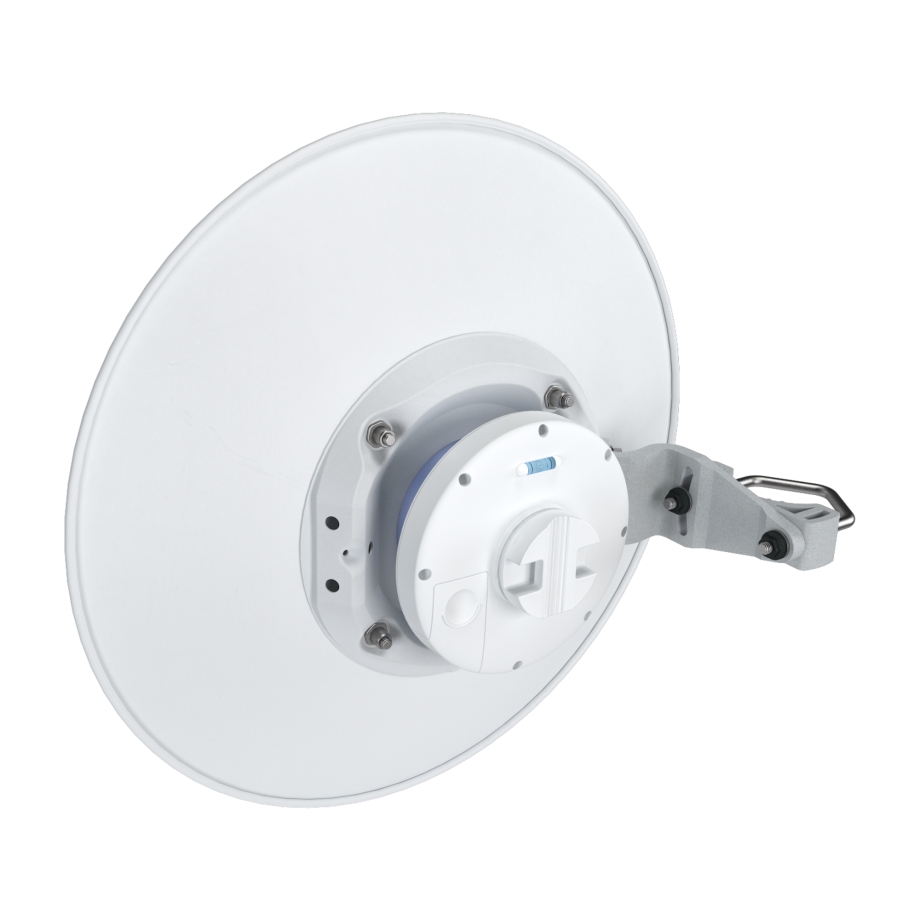

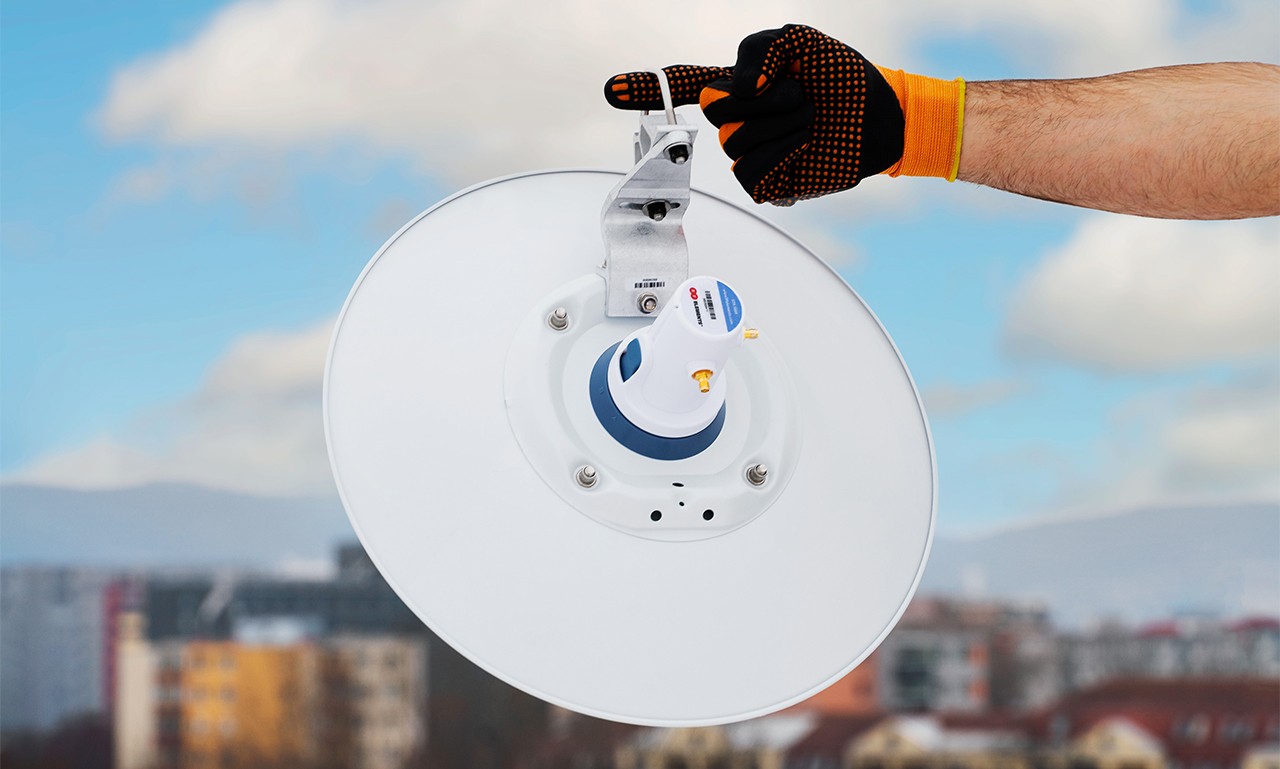

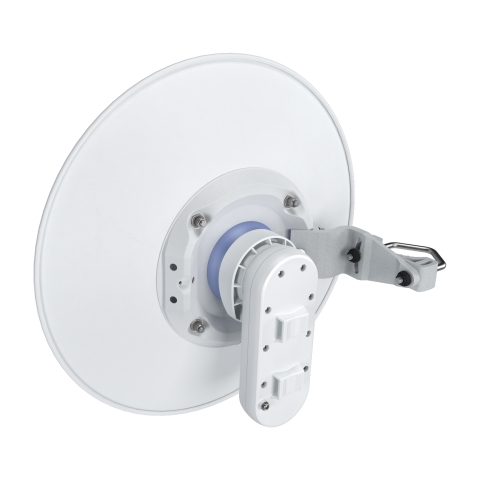

StarterDish 24 UM ir aprīkota ar alumīnija reflektoru un stiprinājuma konstrukciju, kas paredzēta uzstādīšanai ārpus telpām un precīzai antenas virziena regulēšanai. Pirms uzstādīšanas antena ir jāsamontē, un pēc tam to var piestiprināt pie masta, kura diametrs ir no 20 līdz 55 mm. RF elements iesaka izvēlēties mastu ar diametru pēc iespējas tuvāk 55 mm. Pēc nostiprināšanas antenas slīpuma leņķi var regulēt ±15° robežās, lai to precīzi pavērstu vajadzīgā bezvadu savienojuma virzienā vertikālajā plaknē. Šī regulēšanas iespēja ir īpaši svarīga antenas šaurās starojuma diagrammas dēļ, jo precīza pozicionēšana palīdz virzīt radiosignālu paredzētajā virzienā. Stiprinājuma konstrukcija ļauj mainīt antenas slīpuma leņķi, neveicot izmaiņas pašā reflektorā.

Antenas konstrukcijā izmantota pret ultravioleto starojumu izturīga ABS plastmasa, alumīnijs, tērauds, cinkots tērauds un nerūsējošā tērauda stiprinājuma elementi. IP65 aizsardzības klase un darba temperatūras diapazons no −35 °C līdz +55 °C nosaka apstākļus, kādos antenu var ekspluatēt ārpus telpām. Konstrukcija ir paredzēta vēja ātrumam līdz 160 km/h, un tas ir būtiski, izvēloties atklātu uzstādīšanas vietu. Tomēr īpaši agresīva vide, piemēram, piekrastes teritorijas, vietas, kur antenu ietekmē dūmvadu izplūdes gāzes, ķīmiskās rūpnīcas un vulkāniskie reģioni, var izraisīt priekšlaicīgu antenas korpusa oksidēšanos. Uzstādīšanai šādos apstākļos RF elements iesaka izvēlēties UltraDish sērijas antenas. StarterDish 24 UM tiek piegādāta piecu antenu iepakojumā, un visām piecām antenām ir vienāda konstrukcija un montāžas iespējas.
