Alfa IP68 ūdensizturīgs 3 kontaktu kabeļa savienotājs, 10 A, M17 paneļa montāža

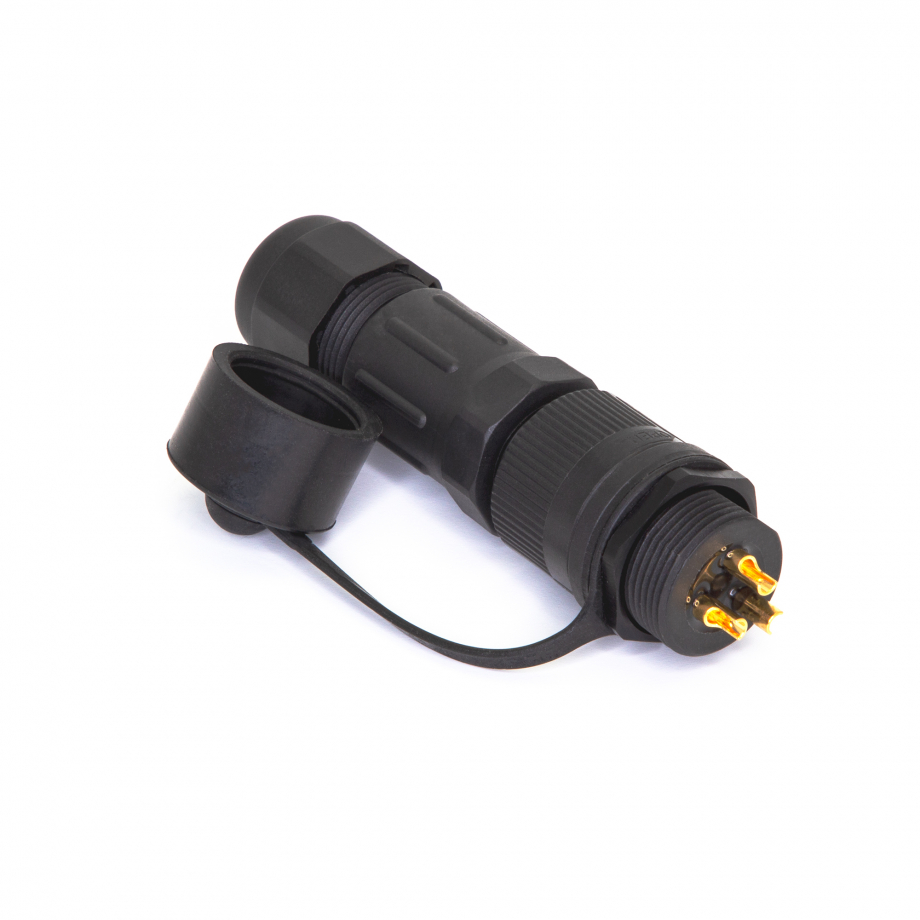

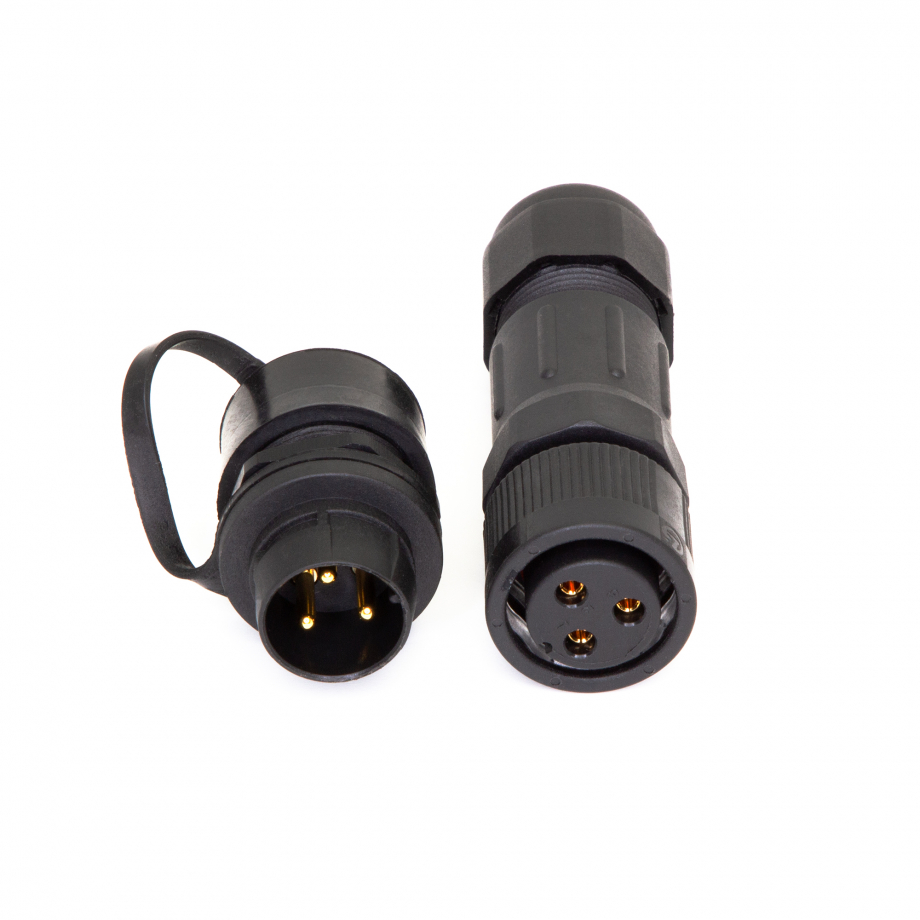

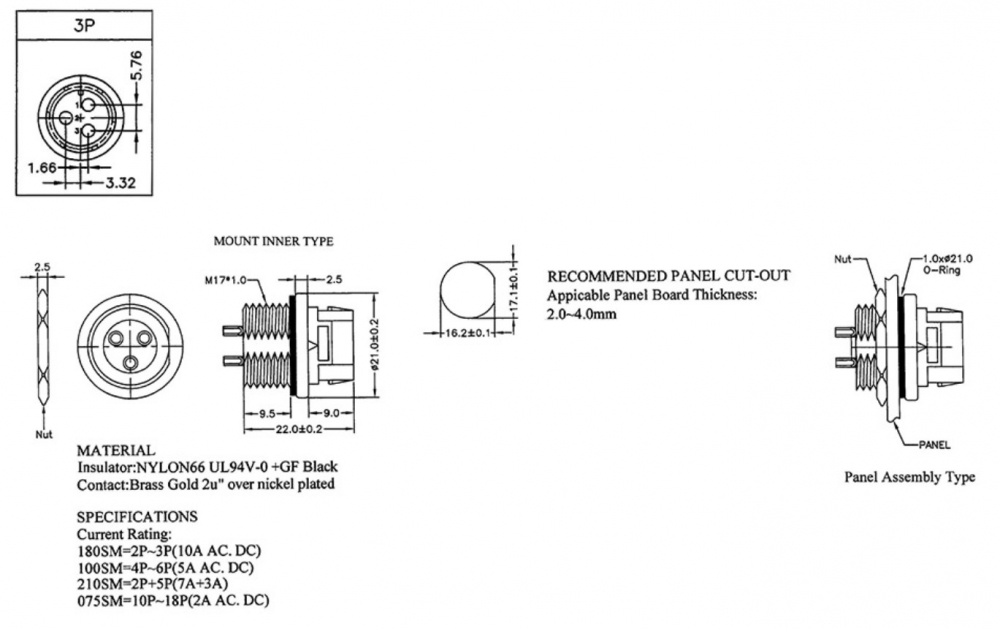

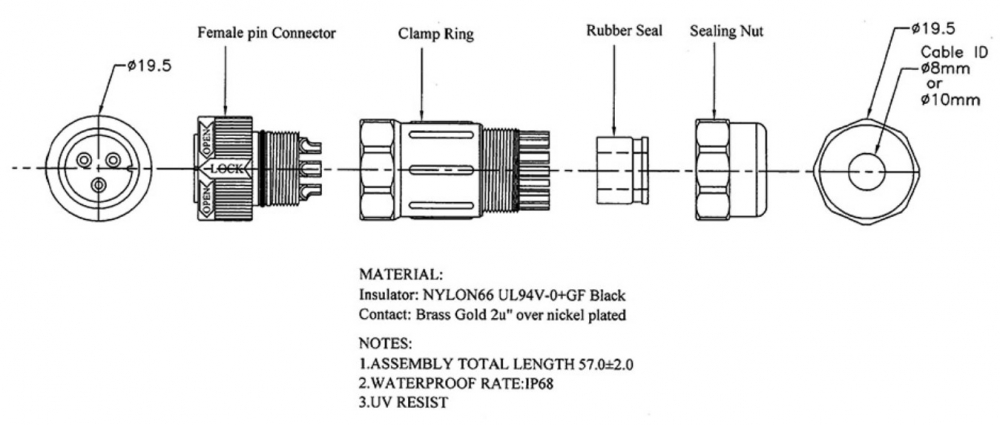

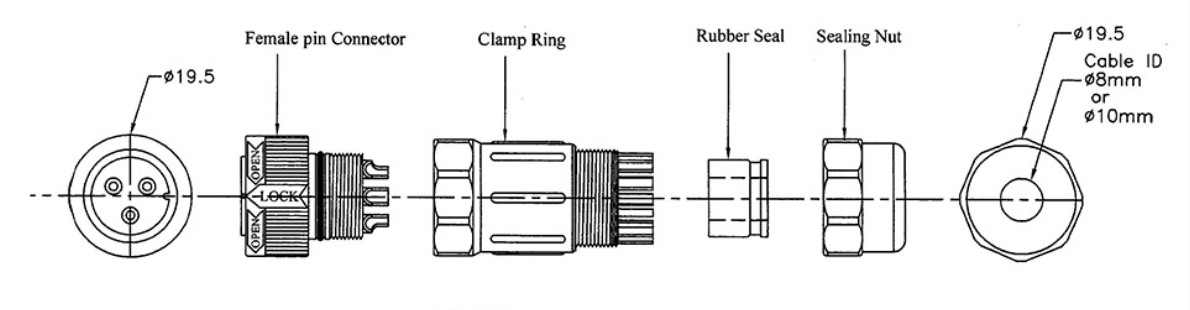

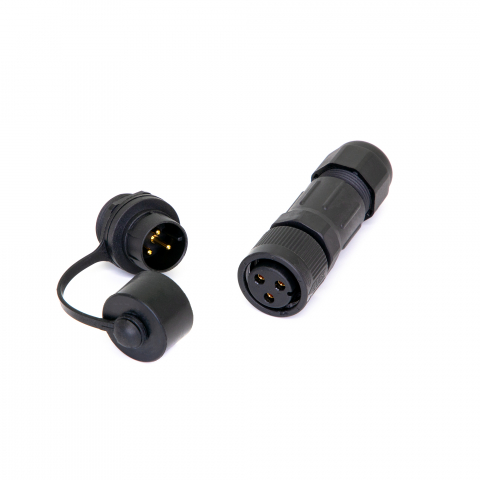

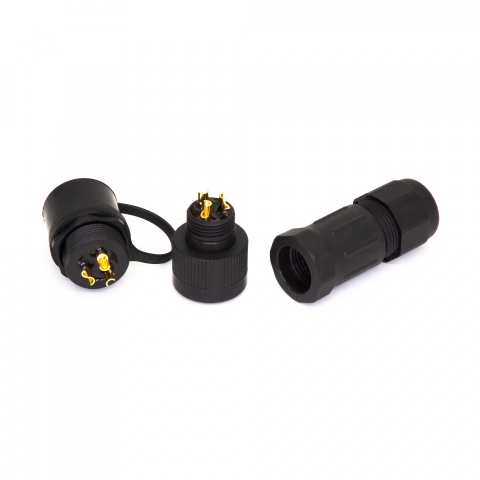

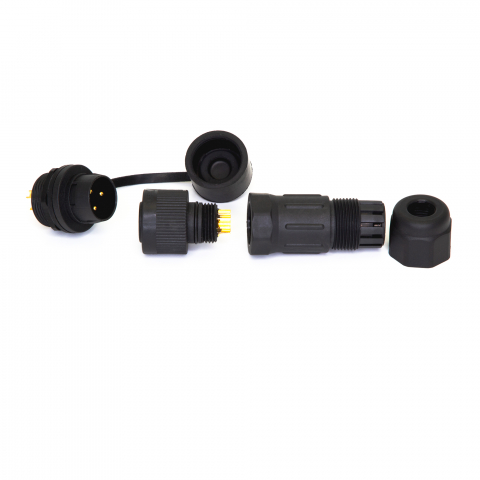

AWC08-3 ir trīspolu IP68 ūdensizturīgs savienotājs, kas paredzēts kabeļu savienojumiem, kuriem nepieciešama droša aizsardzība pret putekļiem un ūdens iekļūšanu. Savienotājs sastāv no fiksētas daļas ar vītni un savienojamās kabeļa daļas, veidojot atvienojamu elektrisko savienojumu. Uzstādīšana tiek veikta caur paneli, izmantojot vītņoto montāžas daļu, stiprinājuma uzgriezni un O veida blīvgredzenu, savukārt kabeļa savienotājs ir aprīkots ar fiksācijas gredzenu, gumijas blīvējumu un blīvējošo uzgriezni, kas nodrošina hermētisku kabeļa ievadu. Ieteicamais montāžas atveres diametrs panelī ir 17,1 mm, un savienotājs paredzēts uzstādīšanai paneļos ar biezumu no 2,0 līdz 4,0 mm, palīdzot nodrošināt pareizu montāžu un blīvējumu. Kabeļa blīvēšanas elementi ir piemēroti kabeļiem ar 8 mm vai 10 mm ārējo diametru, ļaujot izmantot dažāda izmēra kabeļus, vienlaikus saglabājot noteikto aizsardzības līmeni.

Korpuss izgatavots no melna Nylon 66 ar UL94 V-0 liesmu slāpējošām īpašībām un stikla šķiedras pastiprinājumu, bet kontakti izgatavoti no misiņa ar 2 μm biezu zelta pārklājumu uz niķeļa slāņa, nodrošinot elektrisko kontaktu. Trīspolu AWC08-3 versija paredzēta strāvai līdz 10 A, tādēļ tā ir piemērota lietojumiem, kuros nepieciešama šāda strāvas slodze. Kabeļa puses samontētās daļas kopējais garums ir 57 ±2 mm, bet montāžas daļai izmantota M17 × 1,0 vītne uzstādīšanai panelī. Savienotājs ir arī noturīgs pret UV starojumu un ražots Taivānā, tādēļ tas ir piemērots lietošanai vietās, kur savienojums var būt pakļauts āra vides iedarbībai. Hermētiskā konstrukcija, atvienojamais kabeļa savienojums un montāža caur paneli nodrošina praktisku risinājumu iekārtām, kurām nepieciešams aizsargāts elektriskais savienojums.
