LTE antena 5 dBi iekštelpām, balta, 2 gab. | Omnidirekcionālas 4G LTE antenas ar SMA vīrišķo savienotāju

LTE-IAW-5dBi komplektā ietilpst divas 4G LTE antenas, kas paredzētas saderīgu ierīču pievienošanai, izmantojot SMA Male savienojumus. Katra antena darbojas 690–2690 MHz frekvenču diapazonā, tāpēc viens antenas modelis aptver visu norādīto spektru. 5 dBi pastiprinājums nodrošina signāla pārraidi un uztveršanu šajā diapazonā, savukārt 50 omu pretestība atbilst norādītajiem RF savienojuma parametriem. Antenām ir vertikāla polarizācija, tādēļ uzstādīšanas laikā tās jānovieto vertikāli. Tā kā komplektā ir divas antenas, ar tām var aprīkot ierīces, kurām nepieciešams divu vienādu ārējo mobilo sakaru antenu pāris, neapvienojot atšķirīgu tipu antenas ar dažādiem elektriskajiem parametriem.

Katrai antenai ir visvirzienu starojuma diagramma, tāpēc radio signāls tiek izplatīts ap antenu, nevis koncentrēts vienā šaurā virzienā. Tas samazina nepieciešamību antenu precīzi vērst uz konkrētu punktu un ir noderīgi vietās, kur apkalpojošā signāla virziens var mainīties. Norādītā VSWR vērtība ir mazāka par 2,5, raksturojot antenas saskaņojumu tās darba diapazonā, bet maksimālā ieejas jauda ir 50 W. Šie parametri nosaka paredzētos RF darbības apstākļus visā norādītajā frekvenču diapazonā. Abas antenas var uzstādīt kā vienotu komplektu ar vienādiem savienojumiem, polarizāciju, pastiprinājumu, pretestību un starojuma raksturlielumiem.

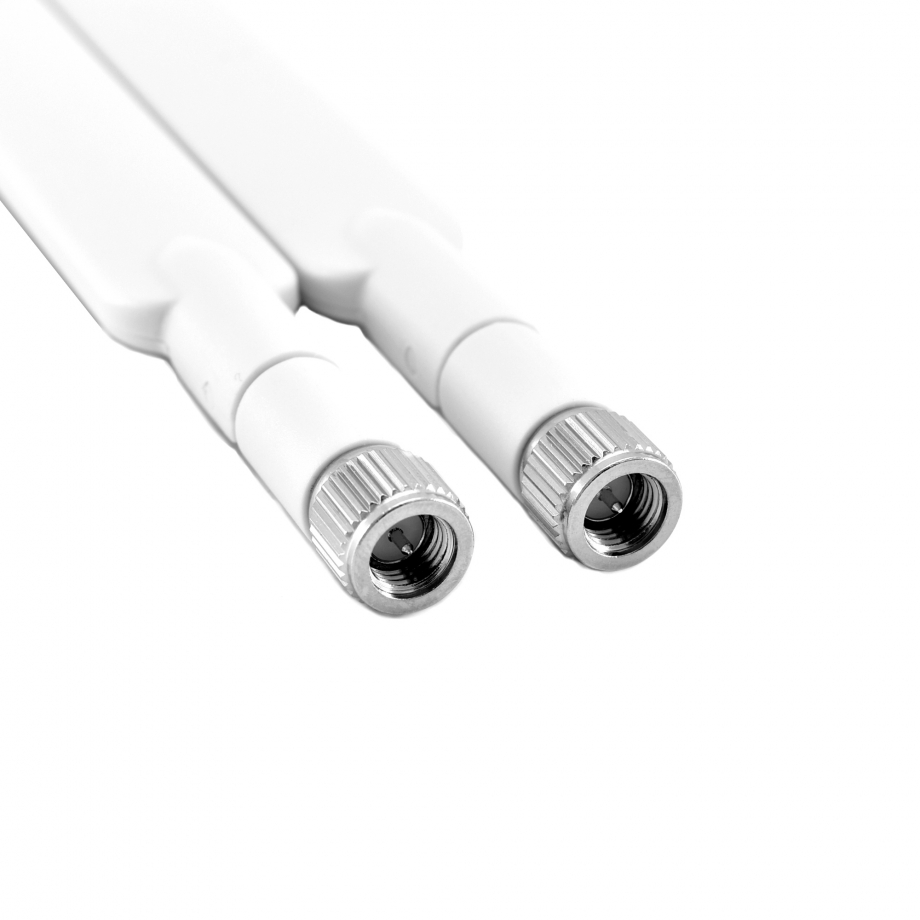

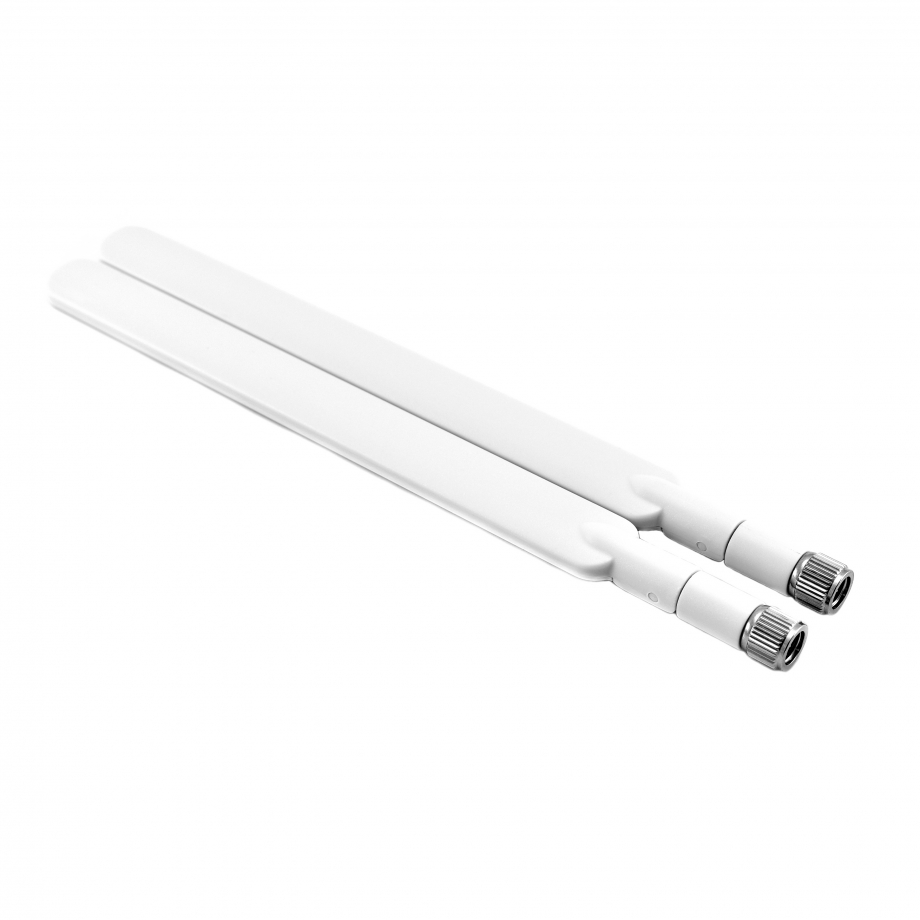

Antenu konstrukcijā izmantots ABS, varš un PCB, bet to šaurā korpusa garums ir 190 mm un platums 17 mm. Šī iegarenā forma saglabā kompaktus izmērus un vienlaikus nodrošina vertikālai uzstādīšanai piemērotu profilu. SMA Male savienotājs tiek pievienots tieši saderīgam SMA Female portam, tādēļ ierīcēm ar atbilstošu interfeisu nav nepieciešams papildu adapteris. Savienotāja kustīgā daļa ļauj pēc pievienošanas noregulēt antenas korpusa pozīciju. Šāda konstrukcija ir praktiska vietās, kur antenas novietojumu ietekmē porta orientācija un pieejamā telpa.

Darba temperatūras diapazons no −40 °C līdz +80 °C ļauj izmantot antenas produktam norādītajos apkārtējās vides apstākļos. Kompaktie izmēri ir piemēroti uzstādījumiem, kuros nepieciešamas divas ārējās antenas bez gariem kabeļiem vai atsevišķiem montāžas piederumiem. Tā kā abām antenām ir vienādi fiziskie un RF parametri, tās nodrošina vienotu izskatu un vienādu pieslēgšanas veidu. Tiešs SMA Male savienojums, vertikāla polarizācija un regulējama forma vienkāršo uzstādīšanu: katra antena jāpievieno saderīgam portam, jānovieto vertikāli un ap 190 mm garo korpusu jāatstāj pietiekami daudz brīvas vietas. Komplektā apvienotas divas vienādas LTE antenas vienkāršai tiešai pieslēgšanai saderīgām ierīcēm.
