5G MIMO LTE āra paneļa antena 3,4–3,8 GHz, 16 dBi, virziena

DUAL-LTE ir virziena āra paneļantena, kas paredzēta 5G NR instalācijām 3,4–3,8 GHz frekvenču diapazonā. Paneļa konstrukcija koncentrē radiosignālu noteiktā pārklājuma zonā, nevis izstaro to visos virzienos, tāpēc uzstādīšanas laikā īpaša nozīme ir pareizai novietošanai un orientēšanai. Antenas pastiprinājums ir 16 dBi, kas palīdz fokusēt savienojumu izvēlētajā pārklājuma virzienā. Norādītais starojuma leņķis ir 37° vertikāli un 35° horizontāli, tādējādi uzstādītājs var precīzāk novērtēt signāla virzienu abās plaknēs. Tas ir būtiski, plānojot antenas orientāciju, izvēloties montāžas vietu un novirzot pārklājumu uz nepieciešamo tīkla zonu.

Antena izmanto MIMO konstrukciju ar diviem N Female RF savienotājiem. Tas nodrošina divus atsevišķus antenas pieslēgumus saderīgai 5G iekārtai un apvieno abus signāla ceļus vienā āra paneļantenā. 50 omu pretestība atbilst norādītajam RF interfeisam, savukārt VSWR zem 1,5 raksturo antenas saskaņojumu tās darba frekvenču diapazonā. Šo parametru kopums padara DUAL-LTE piemērotu stacionārām 5G instalācijām, kur nepieciešama virziena antena, divi RF pieslēgumi un skaidri definēta pārklājuma ģeometrija. Produkta ražotāja kods ir DUAL-LTE, bet EAN/GTIN — 0708747437591, kas ļauj precīzi identificēt modeli iepirkuma un uzstādīšanas plānošanas laikā.

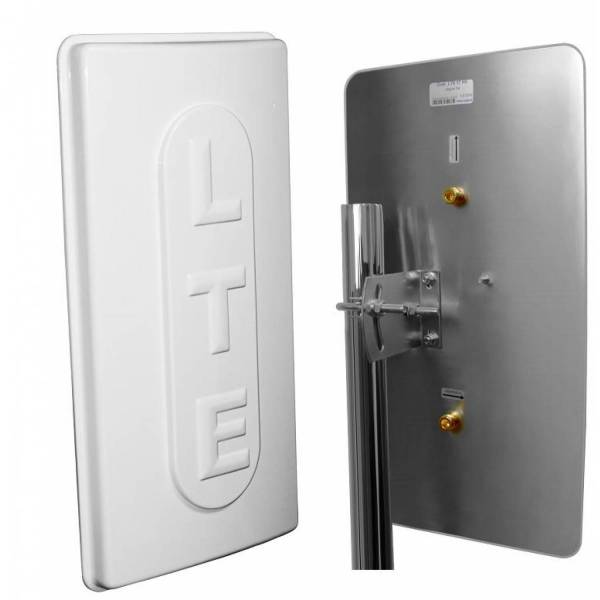

DUAL-LTE ir paredzēta montāžai pie masta un izmantošanai ārpus telpām. Tās izmēri ir 320 × 170 × 50 mm, bet masa — 0,6 kg, tādēļ uzstādītājs var iepriekš novērtēt nepieciešamo vietu un slodzi uz balsta konstrukciju. Kompaktā paneļa forma palīdz uzturēt pārskatāmu instalāciju, vienlaikus saglabājot skaidru virziena orientāciju. Tā kā antena paredzēta āra lietošanai, montāžas vietai jānodrošina netraucēts izvietojums paredzētajā signāla virzienā un iespēja precīzi noregulēt paneli atbilstoši nepieciešamajam vertikālajam un horizontālajam pārklājumam. Tas atvieglo uzstādīšanas sagatavošanu pirms antenas galīgās nostiprināšanas.

Darba temperatūras diapazons ir no −30 °C līdz +75 °C, kas ļauj antenu izmantot dažādos āra apstākļos. Tā ir paredzēta darbam pie vēja ātruma līdz 200 km/h, kas ir būtisks faktors atklātās montāžas vietās, kur svarīga ir mehāniskā stabilitāte. Šie vides ierobežojumi palīdz noteikt piemērotus ekspluatācijas apstākļus un jāņem vērā kopā ar izvēlēto mastu, stiprinājumiem un uzstādīšanas vietu. Antenas izmēri, masa, temperatūras diapazons un pieļaujamais vēja ātrums kalpo kā praktiski atskaites punkti, izvērtējot, vai plānotā balsta konstrukcija un konkrētā uzstādīšanas vieta ir piemērota šai virziena 5G antenai.
