4G 12 dBi kupolveida antena 800-2600 MHz | Āra visvirzienu LTE antena

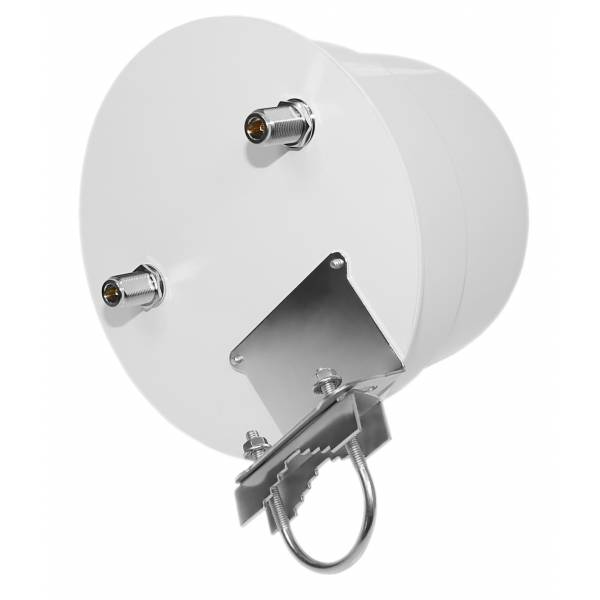

D12-8-26-NF2 ir āra kupolveida antena, kas paredzēta stacionārām 3G UMTS un 4G LTE instalācijām, kurās nepieciešamas ārējās mobilo sakaru antenas. Kupolveida konstrukcija nodrošina 360° pārklājumu horizontālajā plaknē, tāpēc antenu var izmantot ar saderīgām ierīcēm bez precīzas orientēšanas noteiktā virzienā ap uzstādīšanas vietu. 20° vertikālais starojuma kūļa platums koncentrē pārklājumu noteiktā augstuma diapazonā, kas ir noderīgi, ja antena tiek uzstādīta virs pievienotās iekārtas vai apkārtējās teritorijas. Divi N-female RF savienotāji nodrošina atsevišķus pieslēguma punktus saderīgai mobilo sakaru aparatūrai, tādēļ antena ir piemērota sistēmām ar diviem ārējās antenas pieslēgumiem. Šāda konstrukcija atvieglo integrēšanu stacionārās mobilo sakaru sistēmās.

Antena darbojas divos noteiktos frekvenču diapazonos, un pastiprinājums ir pielāgots katram no tiem: 10 dBi diapazonā no 698 līdz 960 MHz un 12 dBi diapazonā no 1800 līdz 2600 MHz. Tas ļauj izmantot vienu antenu ar saderīgām mobilo sakaru iekārtām, kas darbojas gan zemākajos, gan augstākajos atbalstītajos frekvenču diapazonos. VSWR zem 1,8 un 50 omu pretestība nosaka RF parametrus, kas jāņem vērā, izvēloties piemērotus kabeļus un pievienojamās ierīces, savukārt maksimālā ieejas jauda 50 W norāda antenas sistēmas pieļaujamo jaudas robežu. Šie parametri palīdz pirms uzstādīšanas pārbaudīt saderību un pārliecināties, ka izvēlētā iekārta, kabeļi un savienotāji atbilst antenas paredzētajiem darbības nosacījumiem.

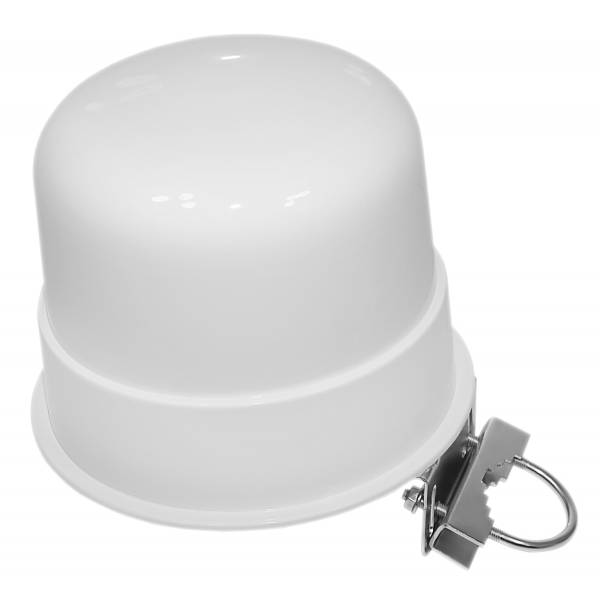

D12-8-26-NF2 ir paredzēta uzstādīšanai ārpus telpām uz staba. Baltā kupolveida korpusa diametrs ir 200 mm, bet augstums 210 mm, tādēļ antenai ir kompakta vertikāla forma, kas piemērota stacionārai montāžai uz atbilstošām āra konstrukcijām. Antena sver 0,4 kg, tāpēc to var integrēt piemērotā stiprinājuma sistēmā, neradot pārmērīgu slodzi. Montāža uz staba ļauj antenu novietot augstāk un nodrošina skaidri noteiktu uzstādīšanas veidu pastāvīgām instalācijām. Šie fiziskie parametri palīdz iepriekš novērtēt nepieciešamo brīvo vietu, balsta nestspēju un antenas novietojumu. Tie arī atvieglo piekļuves plānošanu montāžas darbu laikā.

Antena ir paredzēta darbam temperatūrā no -30 līdz +75 °C, tāpēc to var izmantot plašā āra temperatūru diapazonā. Maksimālais pieļaujamais vēja ātrums ir 200 km/h, kas ir būtiski atklātās uzstādīšanas vietās, kur stiprinājumam jānotur antena droši savā vietā. Šie vides parametri palīdz pirms uzstādīšanas novērtēt izvēlētās vietas un balsta konstrukcijas piemērotību. Izstrādājumu var identificēt pēc koda D12-8-26-NF2 un EAN 0708747432886, kas atvieglo modeļa pārbaudi iegādes, uzstādīšanas un noliktavas uzskaites laikā. Noteiktais montāžas veids, izmēri, svars, darba temperatūras diapazons un vēja slodzes robeža sniedz praktisku informāciju stabilas āra instalācijas plānošanai.
