QuMax XR High Band LTE antena Teltonika RUT240/950/955/X09/X11

QuWireless QuMax XR LTE High Band apvieno virziena LTE antenu ar āra korpusu, kas paredzēts noteiktu Teltonika maršrutētāju uzstādīšanai. Antenas virziena konstrukcija ir paredzēta stacionārām instalācijām, kur nepieciešams izveidot savienojumu ar attālu bāzes staciju, un QuWireless šo modeli raksturo kā jaudīgāko virziena LTE antenu savā klāstā. Antena darbojas 694–960 MHz un 2,3–2,7 GHz frekvenču diapazonos, aptverot produktam norādītās LTE un 5G joslas. Šajos diapazonos atbalstītās LTE/5G joslas izmanto vienu integrētu antenas struktūru, nevis atsevišķas ārējās antenas. Pastiprinājums zemākajā frekvenču diapazonā ir 6 dBi, bet 2,3–2,7 GHz diapazonā tas sasniedz 13 dBi, kas ir High Band versijai norādītais augstākais pastiprinājums.

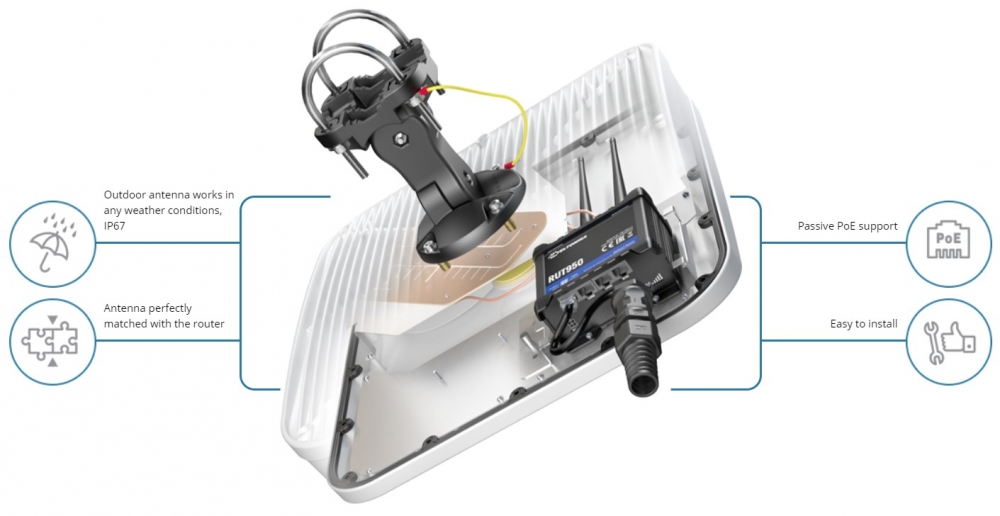

Dubultā X-Pol polarizācija ir apvienota ar 50 Ω impedanci, savukārt starojuma kūļa platums mainās atkarībā no frekvences. Zemākajā diapazonā tas ir 70°/70°, bet 2,3–2,7 GHz diapazonā sašaurinās līdz 30°/30°, vairāk koncentrējot starojumu paredzētajā virzienā augstākās frekvencēs. Korpusā ir paredzēta arī vieta oriģinālajām Teltonika iekšējām GPS un WiFi antenām, ko var uzstādīt kopā ar maršrutētāju vienā korpusā. Tādējādi virziena LTE antenu, maršrutētāju un papildu Teltonika iekšējās antenas iespējams apvienot vienā āra instalācijā.

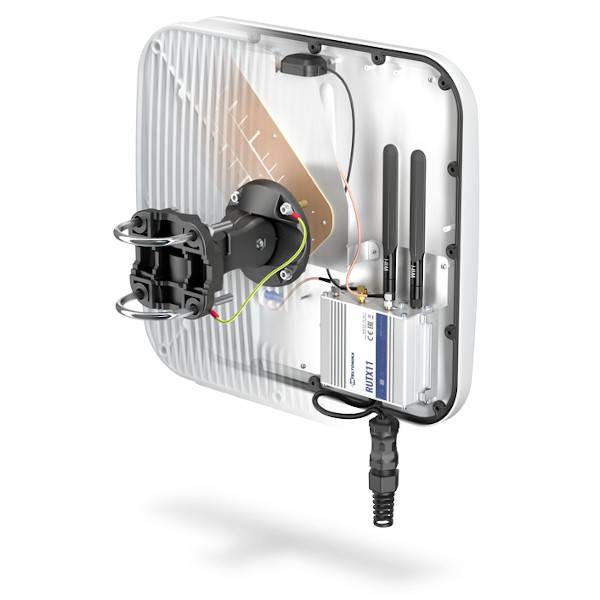

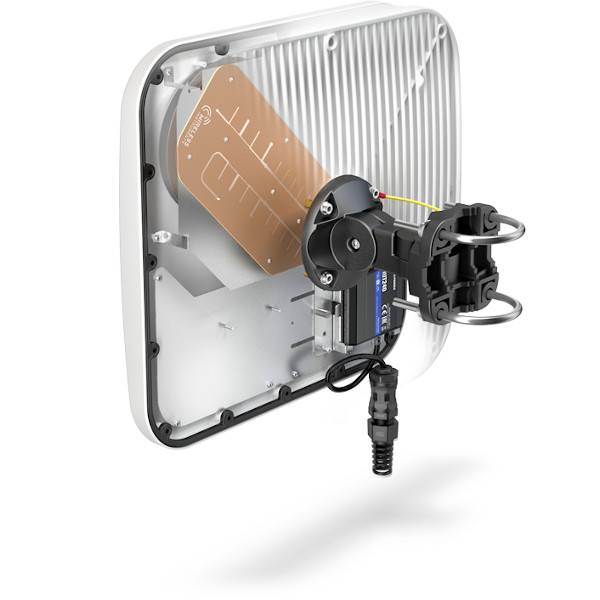

QuMax XR LTE High Band korpuss ir paredzēts saderīgu Teltonika maršrutētāju tiešai integrācijai, tostarp RUT200, RUT240, RUT241, RUT900, RUT901, RUT950, RUT951, RUT955, RUT956, RUTX09 un RUTX11. Maršrutētājs tiek uzstādīts IP67 korpusa iekšpusē, kas paredzēts izmantošanai ārpus telpām un stacionārām rūpnieciskām instalācijām. Universālais montāžas kronšteins ļauj piestiprināt ierīci pie mastiem ar diametru no 25 līdz 66 mm, savukārt korpusam ieteicamais pievilkšanas moments ir 0,6–0,8 Nm. Darba temperatūras diapazons ir no -40 °C līdz 80 °C, ļaujot sistēmai darboties norādītajos vides apstākļos.

Savienojums tiek nodrošināts ar RJ45, bet Passive PoE atbalsts ļauj vienā instalācijā apvienot tīkla savienojumu un barošanu. Tā kā maršrutētājs atrodas antenas korpusā, aktīvā tīkla ierīce kļūst par vienas fiziskas sistēmas daļu kopā ar virziena antenu. Korpuss ir izgatavots no ABS, alumīnija, PTFE un stikla šķiedras, un tam ir IP67 aizsardzības pakāpe. Kopā ar maršrutētājam paredzēto vietu, stiprinājumu pie masta un iespēju korpusa iekšpusē uzstādīt oriģinālās Teltonika GPS un WiFi antenas tas veido pilnvērtīgu montāžas platformu ar QuMax XR LTE High Band sistēmu saderīgajiem maršrutētāja un antenas komponentiem.
