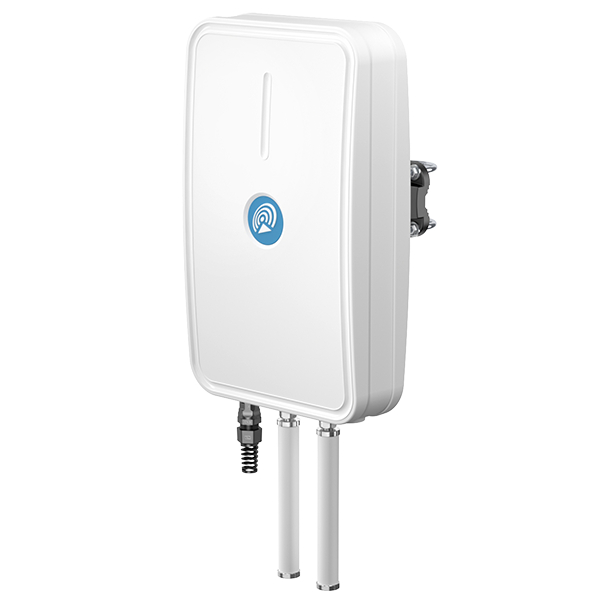

QuMax Omni TRB500 – āra LTE antenas korpuss ar GPS, IP67 un augstas pastiprinājuma virzienantenu

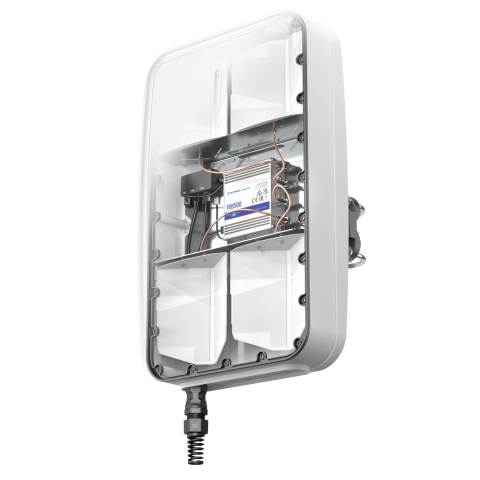

QuMax Teltonika RUTX09 ir integrēts āra antenas korpuss, kurā apvienota augstas jaudas daudzjoslu LTE virziendarbības antena, integrēta GPS antena un vieta Teltonika RUTX09 maršrutētāja uzstādīšanai. Produkts ir saderīgs arī ar RUTM09, tāpēc to var izmantot ar abiem atbalstītajiem maršrutētāju modeļiem. Maršrutētāja un antenu izvietošana vienā IP67 aizsargātā korpusā nodrošina kompaktu āra risinājumu, kurā sakaru ierīce un antenu sistēma veido vienotu konstrukciju, nevis tiek uzstādītas kā atsevišķas komponentes.

Virziendarbības LTE antena ir paredzēta sakariem ar bāzes staciju lielos attālumos. Tāpēc tā ir piemērota stacionārām instalācijām, kur antenu iespējams precīzi pavērst bāzes stacijas virzienā, lai uzlabotu signāla uztveršanu izvēlētajā sektorā. Šāds risinājums ir īpaši piemērots rūpnieciskām vidēm un citām pastāvīgām uzstādīšanas vietām, kur nepieciešama augstas veiktspējas LTE virziendarbības antena drošam āra savienojumam. Antena darbojas 694–960 MHz, 1,7–2,2 GHz un 2,2–2,7 GHz frekvenču diapazonos, atbalstot vairākas LTE un atsevišķas 5G frekvenču joslas. Atkarībā no frekvenču diapazona antenas pastiprinājums sasniedz līdz 6 dBi, savukārt front-to-back attiecība virs 8 dB palīdz koncentrēt antenas darbību izvēlētajā virzienā un samazina signālu uztveršanu no pretējās puses.

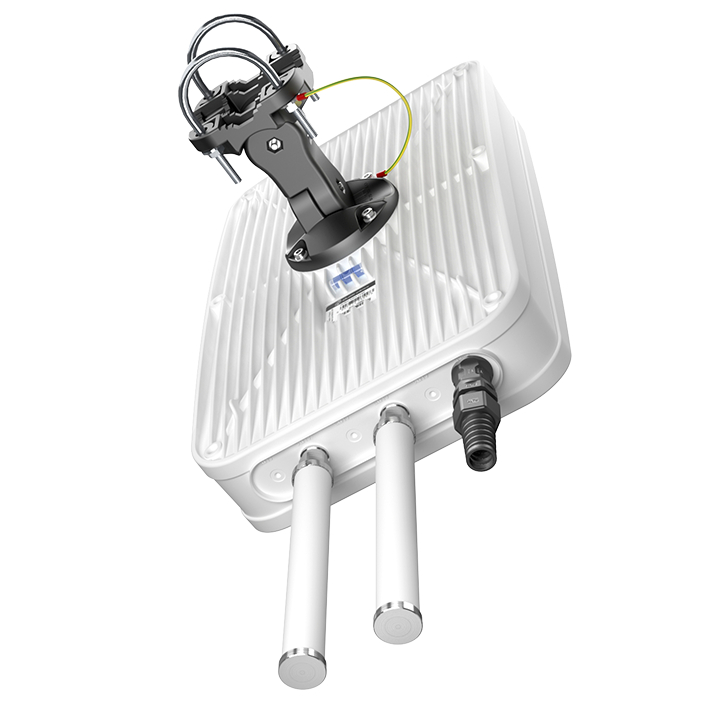

Korpuss ir paredzēts ilgstošai ekspluatācijai ārpus telpām un apvieno saderīgu Teltonika maršrutētāju un antenu sistēmu vienā aizsargātā korpusā. IP67 aizsardzības klase nodrošina drošu darbību sarežģītos laikapstākļos, bet darba temperatūras diapazons no -40 °C līdz 80 °C ļauj ierīci izmantot gan aukstā, gan karstā vidē visu gadu. Korpuss ir izgatavots no ABS plastmasas, alumīnija, PTFE un stiklašķiedras, apvienojot mehānisko izturību ar konstrukciju, kas piemērota profesionālām āra tīkla instalācijām. Sistēmu paredzēts uzstādīt uz mastiem, kuru diametrs ir no 25 līdz 66 mm, tādēļ tā ir saderīga ar plaši izmantotām āra stiprinājumu konstrukcijām.

Korpusa izmēri ir 272 × 276 × 96 mm, bet svars – 1,8 kg, nodrošinot pietiekamu vietu saderīgam maršrutētājam, vienlaikus saglabājot kompaktu konstrukciju. Ieteicamais korpusa skrūvju pievilkšanas griezes moments ir 0,6–0,8 Nm, kas palīdz nodrošināt pareizu montāžu. RJ45 savienotājs ļauj izveidot vadu tīkla pieslēgumu caur korpusu, saglabājot visu instalāciju vienotā un aizsargātā risinājumā. LTE antena izmanto vertikālu polarizāciju un 50 Ω pretestību. Tās 90° starojuma leņķis horizontālajā un vertikālajā plaknē ar ±30° pielaidi raksturo virziendarbības antenas darbību un palīdz koncentrēt pārklājumu izvēlētajā virzienā. Integrētā GPS antena nodrošina pozicionēšanas iespējas bez nepieciešamības izmantot atsevišķu ārējo GPS antenu, papildinot šo kompakto āra sakaru risinājumu.
