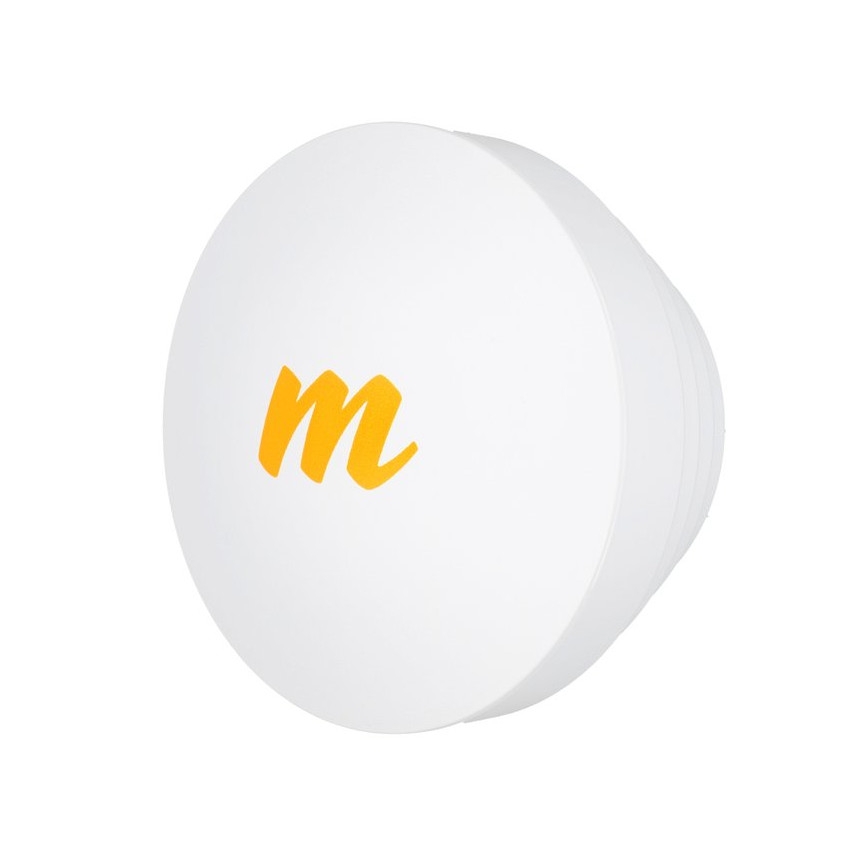

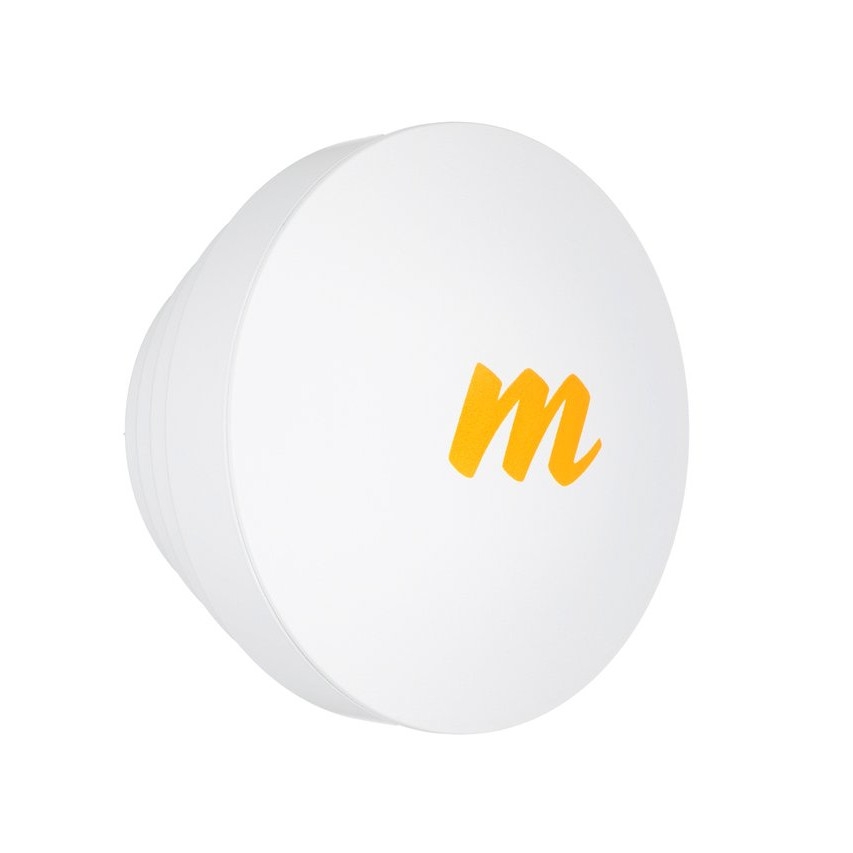

Mimosa N5-X16 16 dBi ragu antena C5x | 4900–6400 MHz

Mimosa N5-X16 ir modulāra rupora antena, kas īpaši paredzēta lietošanai ar Mimosa C5x radioiekārtu un papildina tās integrēto antenas konfigurāciju ar 16 dBi pastiprinājuma variantu. Tā ietilpst N5-X antenu saimē ar Twist-On savienojumu, kas izstrādāta C5x darbībai paplašinātajā 4,9–6,4 GHz frekvenču diapazonā, ja to pieļauj vietējie normatīvie ierobežojumi. Tiešais savienojums, izmantojot Mimosa N5-X Twist-On interfeisu, saglabā C5x platformas integrēto koncepciju, vienlaikus nodrošinot citu starojuma diagrammu un pastiprinājuma līmeni. 45° dual-slant polarizācija atbilst visā N5-X saimē izmantotajai konfigurācijai, tāpēc antena ir noteikta modulārās C5x sistēmas sastāvdaļa, nevis atsevišķs universāls RF komponents.

Ar simetrisku 22° starojuma kūļa platumu pie 3 dB N5-X16 veido ievērojami šaurāku starojuma diagrammu nekā C5x radioiekārtas integrētā 8 dBi antenas konfigurācija. Minimālā priekšas/aizmugures attiecība 50 dB un minimālā priekšas/sānu attiecība 43 dB papildus raksturo antenas spēju koncentrēt RF enerģiju galvenajā virzienā, vienlaikus ierobežojot starojumu uz aizmuguri un sāniem. Mimosa norāda, ka N5-X saime ir optimizēta trokšņu izolācijai, izmantojot efektīvu sānu daivu slāpēšanu. Tādējādi N5-X16 ir virzīts 16 dBi risinājums plašākajā C5x modulāro antenu klāstā.

N5-X16 ir viena no četrām modulārajām Twist-On antenu opcijām C5x radioiekārtai līdzās 12, 20 un 25 dBi variantiem. Šāda modulāra pieeja ļauj vienu un to pašu C5x radio platformu kombinēt ar dažādām antenu konfigurācijām, saglabājot tiešu mehānisko un RF savienojumu, izmantojot tam paredzēto N5-X interfeisu. N5-X16 ir rupora tipa antena, tās svars ir 0,61 kg, diametrs – 160 mm, bet dziļums – 116 mm. Šie izmēri nosaka fiziskās uzstādīšanas prasības, kamēr antena tiek pievienota tieši saderīgajai radioiekārtai un nav nepieciešams atsevišķs antenas savienojums. Twist-On konstrukcija arī atvieglo antenas konfigurācijas maiņu C5x sistēmā.

Lietošanai ārpus telpām ir pielāgota gan N5-X16, gan saderīgās C5x radioiekārtas mehāniskā konstrukcija. Antena paredzēta vēja ātrumam līdz 200 km/h, savukārt vēja slodze ir 5,13 kg pie 160 km/h. C5x sistēmu papildina lieta alumīnija korpuss ar UV izturīgu pārklājumu, divas integrētas stiprinājuma siksnas montāžai pie masta un zemējuma kontakts. IP55 aizsardzības klase un darba temperatūras diapazons no −40 °C līdz +55 °C nosaka radio platformas ekspluatācijas vides apstākļus. N5-X16 tiek pievienota tieši, izmantojot Mimosa N5-X Twist-On interfeisu, un kļūst par integrētu C5x instalācijas daļu. Kopā antena un radioiekārta vienā sistēmā apvieno virzītas RF īpašības, aizsardzību darbam ārpus telpām, montāžas elementus un modulāru integrāciju.
