APOE08 PoE inžektors – 8 portu Fast Ethernet PoE inžektors

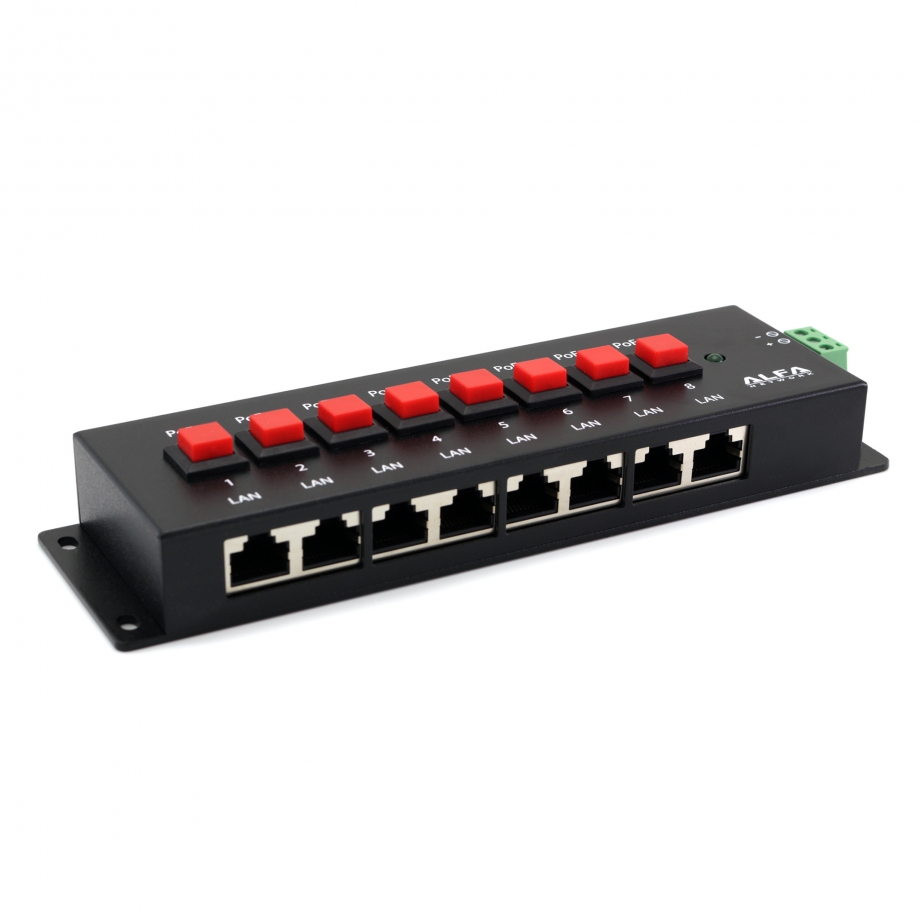

APOE08 ir astoņu portu pasīvais PoE inžektors, kas ļauj no viena barošanas avota nodrošināt barošanu līdz astoņām pasīvajām PoE ierīcēm. Tas paredzēts instalācijām ar tādām ierīcēm kā piekļuves punkti, IP kameras un IP tālruņi, kuri saņem datus un barošanu pa atsevišķām RJ45 izejām. Inžektors atbalsta 10/100 Mbps datu pārraides ātrumu. Datu pārraidei tiek izmantoti RJ45 kontakti 1, 2, 3 un 6, savukārt barošana tiek padota pa 4. un 5. kontaktu pozitīvajam polam un pa 7. un 8. kontaktu negatīvajam polam. Šāds kontaktu izvietojums nosaka, kā dati un barošana tiek pārraidīti pa katru izeju, tāpēc tas jāņem vērā, izvēloties pievienojamās pasīvās PoE ierīces.

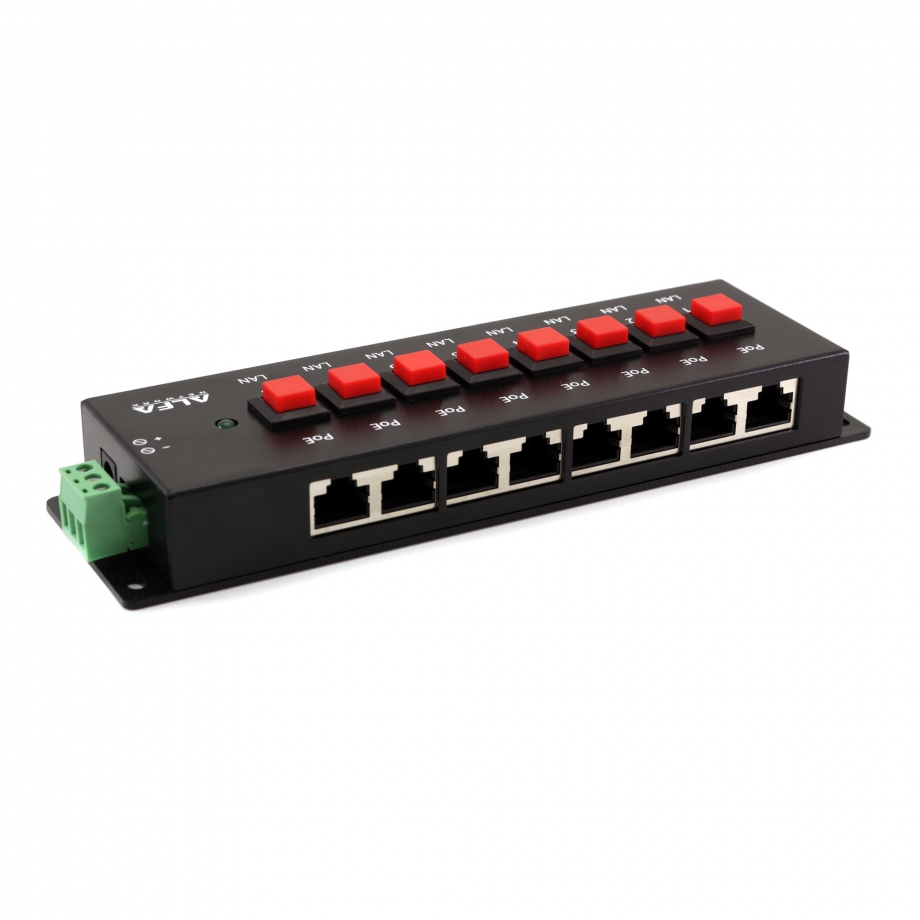

Barošanu var nodrošināt no 12–48 VDC avota, izmantojot DC ligzdu vai spaiļu bloku, tādējādi inžektora barošanai ir paredzēti divi pieslēgšanas veidi. DC ieejai tiek izmantots 2,1 × 5,5 mm savienotājs, bet pieejamā izejas jauda ir atkarīga no ieejā padotās jaudas. Katram no astoņiem kanāliem ir savs On/Off slēdzis, tāpēc atsevišķu pievienoto ierīču barošanu var pārvaldīt neatkarīgi, neietekmējot pārējos kanālus. Šāda individuāla kanālu vadība darbojas kopā ar kopējo barošanas ieeju: viens avots baro inžektoru, bet katru izeju var ieslēgt vai izslēgt atsevišķi. APOE08 tādējādi apvieno centralizētu pasīvā PoE barošanas sadali ar neatkarīgu astoņu Ethernet savienojumu pārvaldību.
