Alfa APOE01 pasīvais PoE inžektors | 48 V Ethernet barošanas adapteris MikroTik

APOE01 ir pasīvais PoE inžektors, kas apvieno barošanu un Ethernet datu pārraidi, izmantojot RJ45 ieejas un izejas savienotājus. Ienākošais datu savienojums tiek padots caur inžektoru, savukārt izejas pusē atbilstoši noteiktajam kontaktu izvietojumam tiek pievienota barošana. Datu pārraidei un uztveršanai tiek izmantoti 1., 2., 3. un 6. kontakts, bet izejas pusē 4. un 5. kontakts nodrošina +48 V, savukārt 7. un 8. kontakts ir paredzēts zemējumam. Tā kā ieejai un izejai ir kopīgs zemējums, elektrisko savienojumu shēma visā ierīcē ir konsekventa. Tāpēc kontaktu izvietojums ir jāņem vērā, pieslēdzot inžektoru iekārtām, kas izmanto tādu pašu pasīvā PoE savienojuma shēmu.

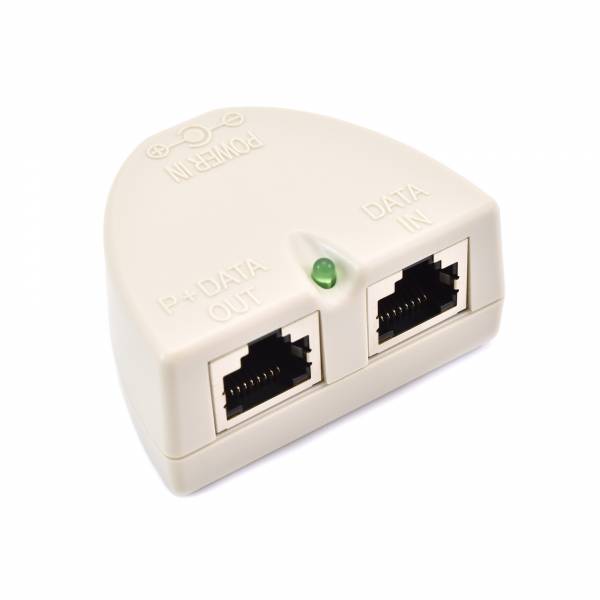

Inžektoram ir atsevišķi RJ45 savienotāji ieejai un izejai, tādēļ tīkla savienojums tiek padots caur ierīci, bet barošana tiek pievienota izejas savienotājā. Ieejas pusē 4. un 5. kontakts nav pievienots, savukārt atbilstošajos izejas kontaktos tiek padoti +48 V; 7. un 8. kontakts abās pusēs ir savienots ar zemējumu. Šāda shēma nodala barošanas vadītājus no datu pāriem un parāda, kā abas funkcijas tiek apvienotas vienā Ethernet savienojumā. Plānojot lietošanu, jāņem vērā, ka APOE01 darba temperatūras diapazons ir no -30 līdz 60 °C, bet uzglabāšanas temperatūras diapazons ir no -40 līdz 70 °C. Šie diapazoni nosaka norādītās vides temperatūras robežas ierīces darbībai un uzglabāšanai.
