Āra 4G 5G MIMO LTE 14 dBi paneļa antena 700–800 MHz

5G-LTE-700-8 ir āra virziena paneļantena 3G UMTS, 4G LTE un zemo frekvenču 5G NR tīkliem. Tā paredzēta mobilo sakaru signāla uztveršanas uzlabošanai 700–950 MHz frekvenču diapazonā un ir piemērota uzstādījumiem, kuros saderīgai mobilo sakaru iekārtai nepieciešams mērķēts savienojums ar attālu vai vāju signāla avotu. Virziena konstrukcija koncentrē signāla uztveršanu un pārraidi noteiktā zonā, nevis vienmērīgi visos virzienos. Tādējādi antenu var precīzi pavērst pret vajadzīgo bāzes staciju un izmantot stacionārā āra mobilo sakaru instalācijā. Atbalstītais frekvenču diapazons nozīmē, ka antena ir paredzēta zemākajām mobilo sakaru frekvencēm, nevis kā universāls risinājums visiem mobilo sakaru diapazoniem.

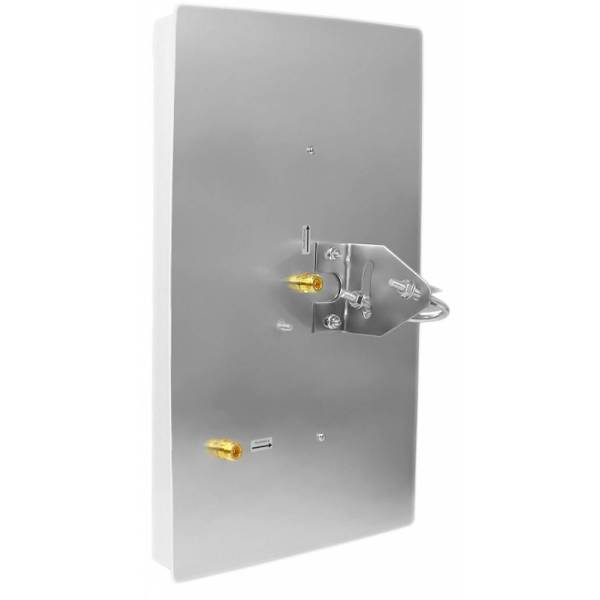

2x2 MIMO konfigurācija nodrošina divus atsevišķus signāla kanālus, izmantojot divus N-female savienotājus. Savienojumā ar saderīgu iekārtu šāda konfigurācija nodrošina vienlaicīgu datu uztveršanu un pārraidi atbalstītajos mobilo sakaru tīklos un ir paredzēta stabilai datu komunikācijai. Antenas pastiprinājums ir 14 dBi, kas palīdz pastiprināt signālu tās darbības diapazonā, savukārt 30° horizontālais un 25° vertikālais starojuma kūļa platums nosaka zonu, pret kuru antena jānovirza. VSWR zem 1,7 un 50 omu pretestība nodrošina saderību ar atbilstošām RF iekārtām, sniedzot uzstādītājam skaidrus elektriskos parametrus piemērotu kabeļu un pievienojamās aparatūras izvēlei. Šo īpašību kopums nozīmē, ka precīza antenas pozicionēšana un savienotāju saderība ir būtiski priekšnoteikumi paredzētās darbības nodrošināšanai stacionārā instalācijā.

Antena paredzēta pastāvīgai uzstādīšanai ārā uz masta vai staba. Tās 470 x 300 x 150 mm paneļa konstrukcija nodrošina pietiekamu virziena virsmu, vienlaikus saglabājot praktiskus izmērus montāžai paaugstinātā vietā. Pareizai pozicionēšanai ir būtiska nozīme, jo noteiktais starojuma kūļa platums prasa antenas priekšpusi precīzi pavērst pret paredzēto signāla avotu. Pēc noregulēšanas montāža uz masta vai staba ļauj antenu stabili nostiprināt vienā pozīcijā, nodrošinot nemainīgus darbības apstākļus. Izvēloties balsta konstrukciju un uzstādīšanas vietu, jāņem vērā antenas 1,6 kg svars. Šie fiziskie parametri ir svarīgi objekta sagatavošanā, jo tie ietekmē nepieciešamo brīvo vietu, montāžas augstumu un slodzi, kas droši jāiztur izvēlētajam balstam.

Antena paredzēta darbībai temperatūrā no −30 līdz +75 °C, tādēļ to var izmantot plašā āra temperatūru diapazonā. Tā paredzēta arī darbam pie maksimālā vēja ātruma līdz 200 km/h, kas ir būtiski uz jumtiem, torņiem un atklātās vietās, kur vēja slodze var ietekmēt uzstādīšanas risinājuma izvēli. Šie vides parametri palīdz uzstādītājam jau pirms montāžas novērtēt, vai izvēlētā vieta un balsta konstrukcija ir piemērota. Produkta identifikācijai tiek izmantots kods 5G-LTE-700-8 un EAN 0708747437607, kas atvieglo atbilstošā modeļa izvēli, pasūtīšanu un noliktavas uzskaiti, kad antena tiek izmantota saderīgā mobilo sakaru sistēmā. Norādītie izmēri, svars, darba temperatūra un noturība pret vēju sniedz praktisku informāciju uzstādīšanas vietas plānošanai.
