Asimetriska raga sektora antena ar TwistPort 90° | Liela pastiprinājuma 5180–6000 MHz antena

Produkta nosaukums

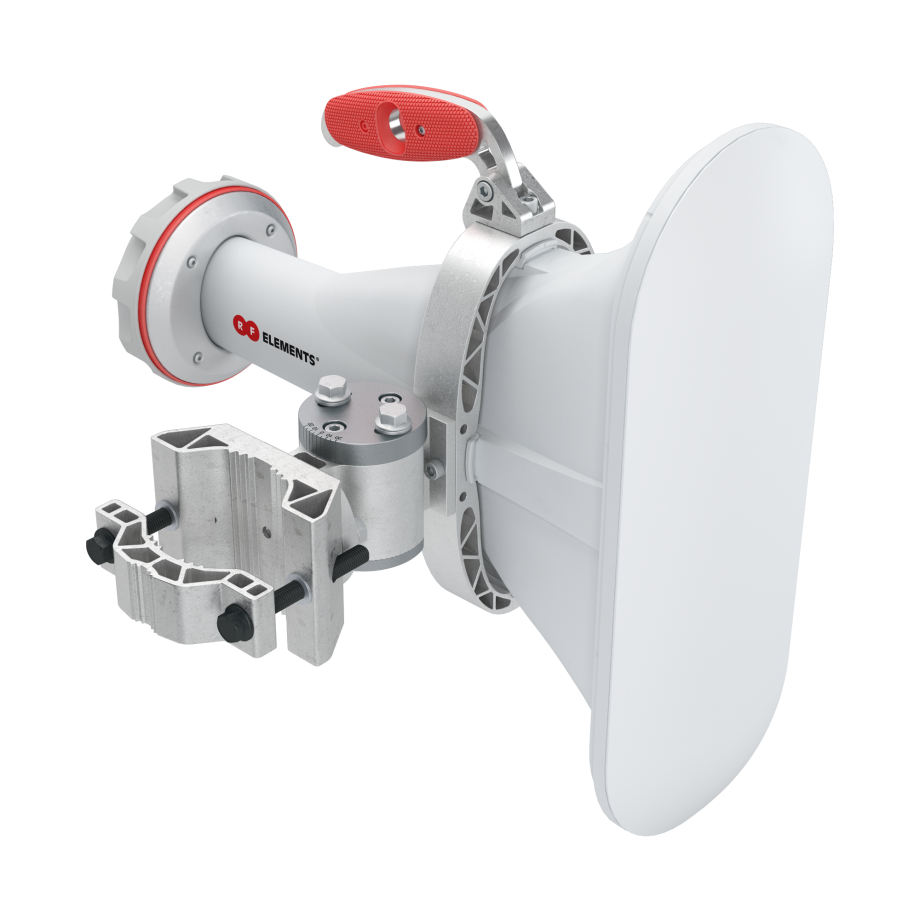

Asimetriskā rupora sektora antena 90°, TwistPort

Garantija

?
24 mēneši

Ražotāja daļas nr

AH90-TP

EAN numurs

0708747441048

Kategorija

  • Asimetriska horn sektora antena ar TwistPort™ 90° savienotāju mērķētai pārklāšanai, labākai trokšņu slāpēšanai un lielākam caurlaidspējas ātrumam.
  • BeamSwitch™ ļauj AH2030-TP pagriezt par 90°, samainot rokturi un kronšteinu, iegūstot 20° azimuta un 30° elevācijas staru.
  • TwistPort™ ātrās fiksācijas viļņvada ports ir gandrīz bez zudumiem un bez koaksiālā kabeļa slāpējuma; savienošana ar vienu roku.
  • Stabils starojuma raksts 5180-6000 MHz diapazonā, sabalansēti H+V stari un lielisks VSWR palīdz uzturēt uzticamu savienojumu.
  • Masīvs alumīnija korpuss ar nerūsējošo tēraudu un izturīgiem plastmasas elementiem lietošanai ārā; atsevišķs kronšteins ātrai montāžai un regulēšanai.
212.04 €
nav noliktavā
?
212.04 €
nav noliktavā
?

Preces apraksts

Asimetriskās ruporantenas

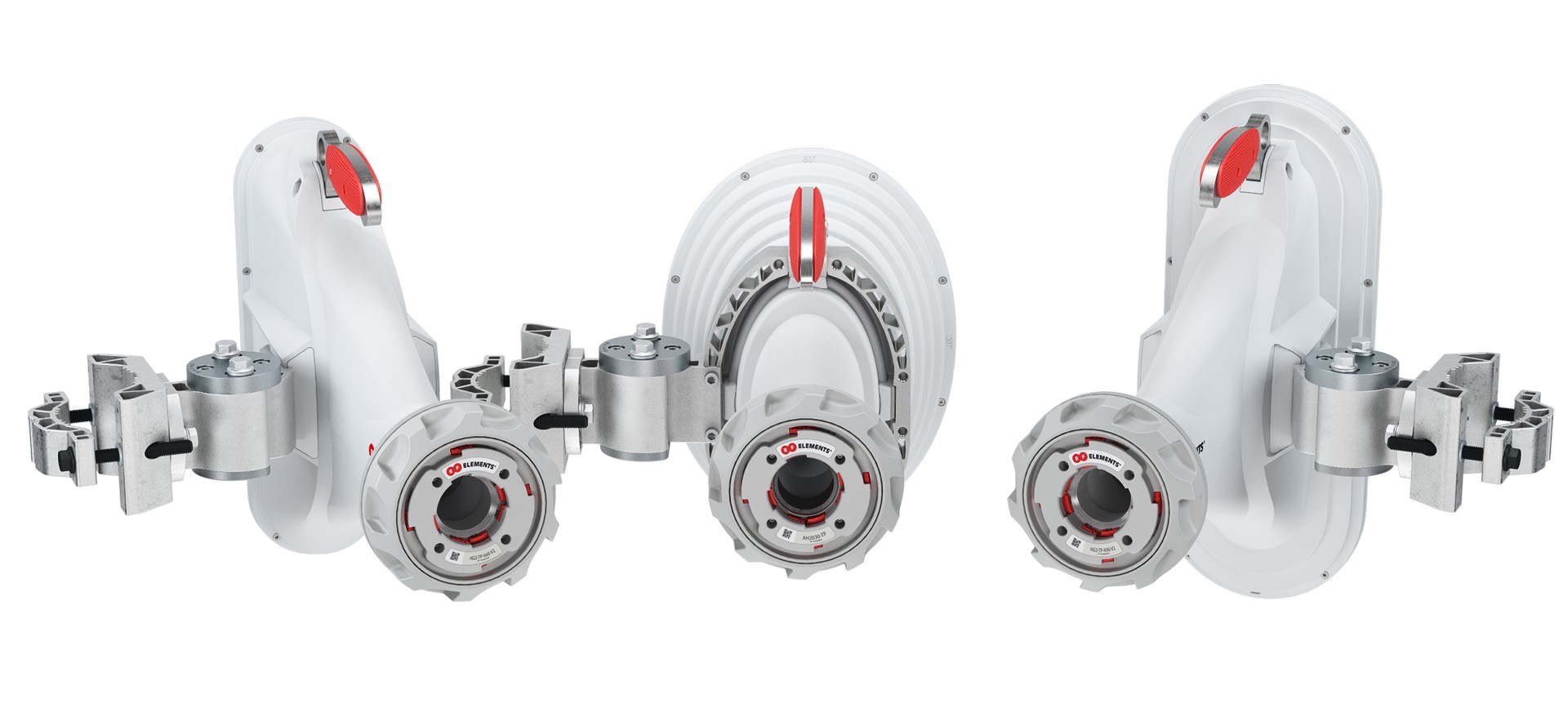

RF elements Asymmetrical Horn TP sērijas antenas ir paredzētas virzīta bezvadu tīkla pārklājuma veidošanai vietās ar lielu tīkla ierīču blīvumu, kur īpaši svarīga ir traucējumu slāpēšana un precīza izstarošanas diagrammas kontrole. Sērijā ietilpst trīs modeļi: AH2030-TP, AH60-TP un AH90-TP, kas darbojas 5180–6000 MHz frekvenču diapazonā. Atšķirībā no simetriskajām ruporantenām šiem modeļiem ir asimetriska izstarošanas diagramma ar platāku staru horizontālajā plaknē un šaurāku staru vertikālajā plaknē. Šāda staru kūļa forma ļauj aptvert noteiktu horizontālo sektoru, vienlaikus ierobežojot izstarojumu vertikālajā virzienā. Tas ir īpaši noderīgi, plānojot bezvadu tīkla pārklājumu blīvi apdzīvotās teritorijās.

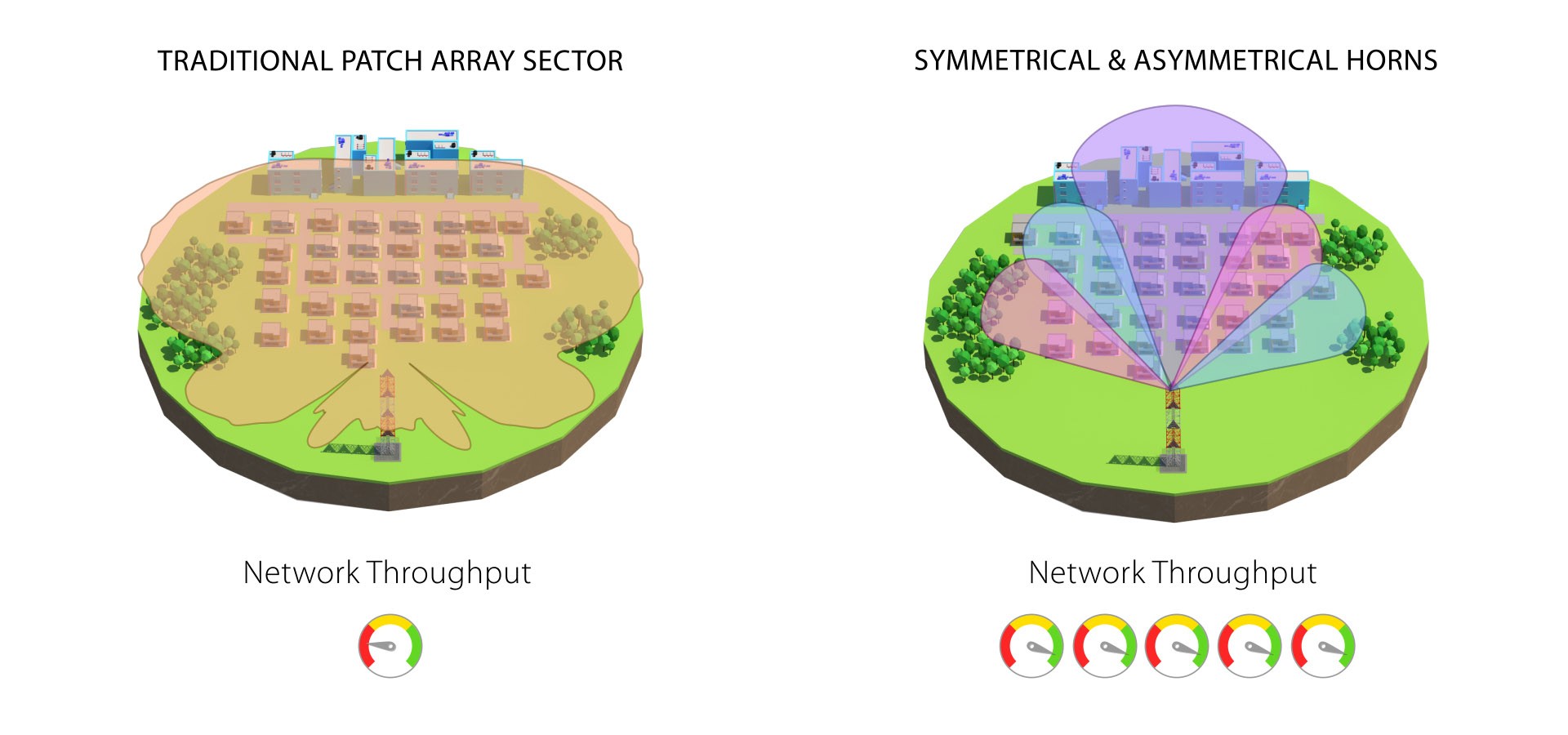

Šīs antenas apvieno tradicionālajām sektoru antenām raksturīgo augsto pastiprinājumu ar ruporantenām raksturīgo sānu daivu slāpēšanu. To izstarošanas diagrammās sānu daivas praktiski neveidojas, tādējādi samazinot traucējumus ārpus paredzētās pārklājuma zonas. Pastiprinājums un izstarošanas raksturlielumi saglabājas ļoti stabili visā darba frekvenču diapazonā, veicinot vienmērīgu pārklājumu. Šīs īpašības padara Asymmetrical Horn TP sēriju īpaši piemērotu vietām ar lielu piekļuves punktu blīvumu, teritorijām ar daudziem klientiem un instalācijām, kur vairākas radioiekārtas atrodas tuvu cita citai. Asimetriskās izstarošanas un efektīvas traucējumu slāpēšanas apvienojums palīdz risināt divus būtiskus bezvadu tīkla plānošanas uzdevumus: novirzīt signālu uz nepieciešamo teritoriju un ierobežot nevēlamu izstarojumu ārpus tās.
/images/catalogue/description/1236/picture1-6ae8755429f1f-1528x531.jpg

Pārklājums un pastiprinājums

Trīs Asymmetrical Horn TP sērijas modeļiem ir atšķirīgs staru platums un pastiprinājums, tāpēc antenas izstarošanas diagrammu var izvēlēties atbilstoši plānotajai pārklājuma zonai. Pie −6 dB līmeņa AH2030-TP horizontālais staru platums ir 30°, bet vertikālais staru platums ir 20°, nodrošinot šaurāko horizontālo pārklājumu šajā grupā. AH60-TP horizontālais staru platums ir 60°, savukārt AH90-TP tas sasniedz 90°. Abiem modeļiem vertikālais staru platums saglabājas 25°. Šīs atšķirības ļauj izvēlēties šaurāku vai platāku horizontālo pārklājuma sektoru, neveidojot tikpat platu staru vertikālajā plaknē.

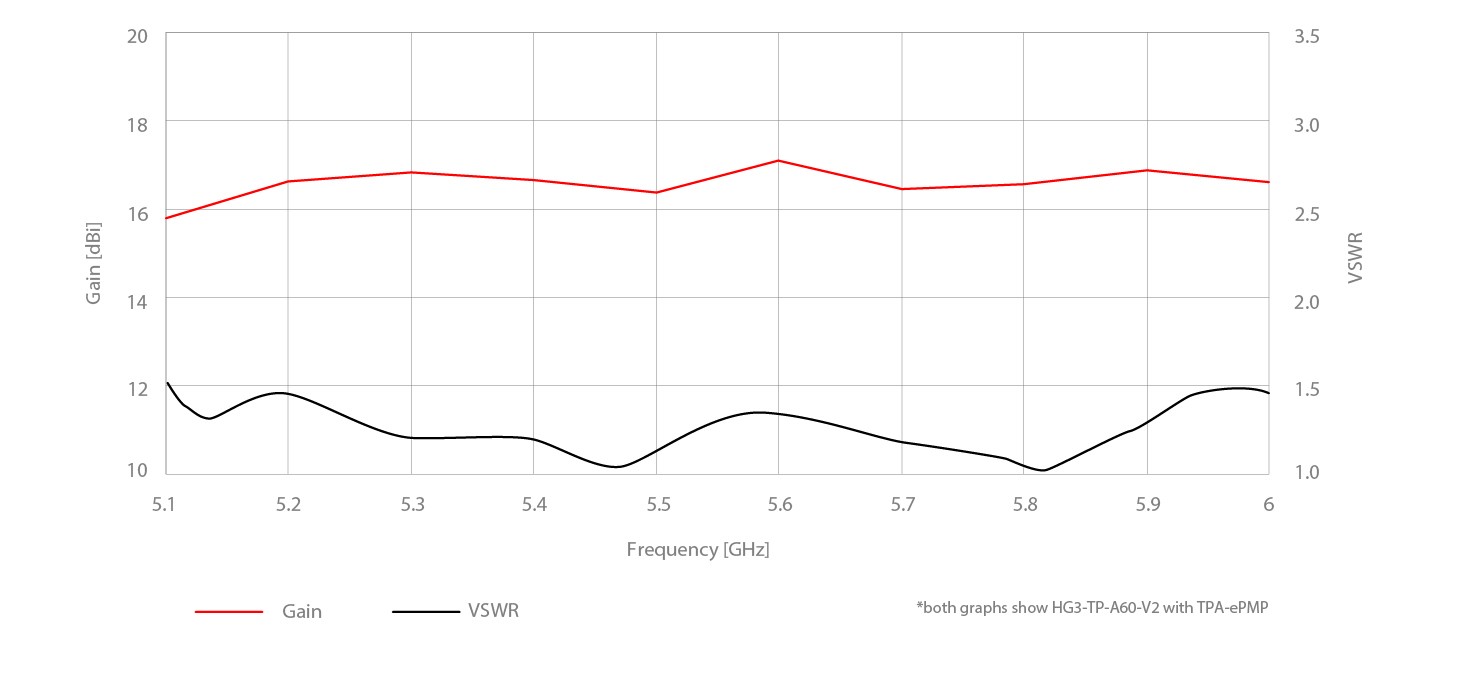

AH2030-TP ir lielākais pastiprinājums no visiem trim modeļiem, sasniedzot 20,5 dBi. AH60-TP pastiprinājums ir 17 dBi, bet AH90-TP tas ir 16 dBi. Pateicoties šaurākam staram, AH2030-TP ir piemērota instalācijām, kur nepieciešams koncentrētāks virzītais pārklājums, savukārt AH60-TP un AH90-TP aptver pakāpeniski platākus horizontālos sektorus. AH2030-TP ir aprīkota arī ar RF elements BeamSwitch™ tehnoloģiju, kas ļauj pagriezt antenu par 90°, savstarpēji samainot roktura un montāžas kronšteina novietojumu. Tādējādi iespējams mainīt staru kūļa orientāciju, iegūstot 20° platumu horizontālajā un 30° vertikālajā plaknē. Šī funkcija piedāvā papildu montāžas konfigurāciju gadījumos, kad nepieciešamā pārklājuma ģeometrija atšķiras no antenas standarta orientācijas.

TwistPort savienojums un montāža

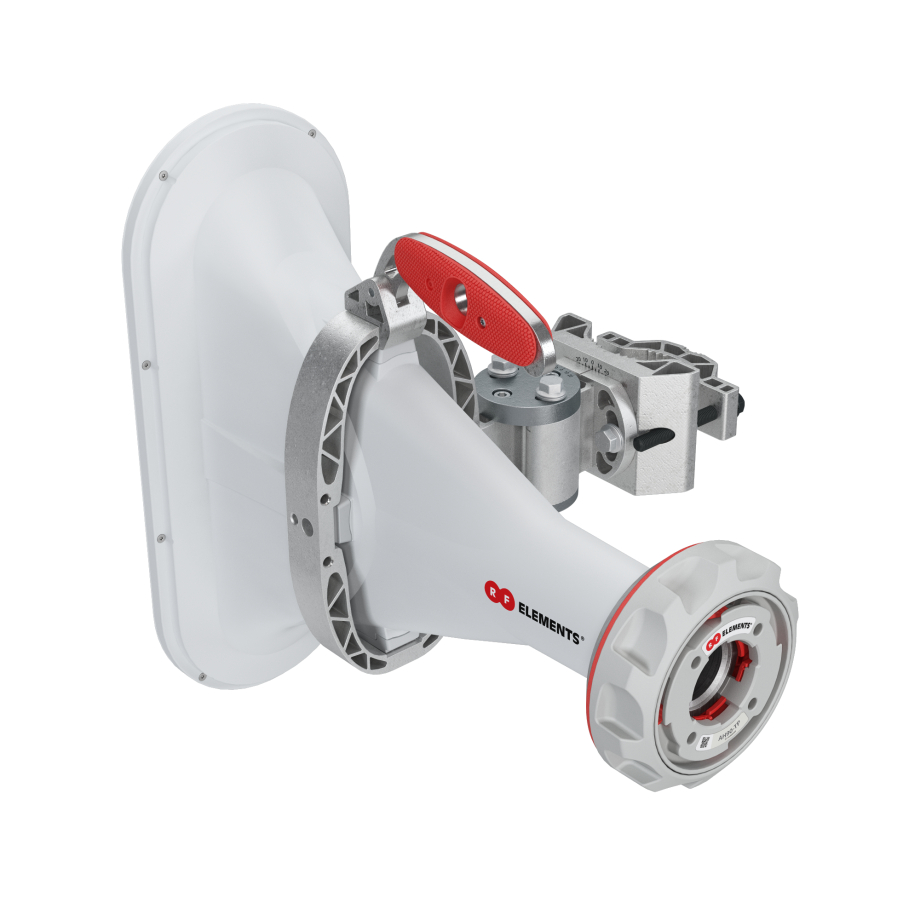

Visas trīs antenas izmanto RF elements TwistPort™ savienojuma sistēmu. Tā ir ātri fiksējama viļņvada saskarne ar pagriešanas un bloķēšanas mehānismu. Tradicionālo koaksiālo antenu savienotāju vietā TwistPort ļauj savienot antenu ar saderīgām radioiekārtām, izmantojot atbilstošu TwistPort™ adapteri. Ar piemērotu TPA adapteri iespējams pieslēgt plašu dažādu ražotāju radioiekārtu klāstu, tāpēc pareizā adaptera izvēle ir svarīga antenas un radioiekārtas komplektācijas plānošanā. Visi trīs modeļi AH2030-TP, AH60-TP un AH90-TP izmanto vienu un to pašu savienojuma sistēmu, lai gan to izstarošanas diagrammas un konstrukcija atšķiras.
Antenas ir paredzētas uzstādīšanai ārpus telpām, tām ir IP55 aizsardzības klase un stiprinājums montāžai uz mastiem ar diametru no 40 līdz 80 mm. Montāžas kronšteini ļauj mehāniski regulēt antenas novietojumu par ±20° gan vertikālajā, gan horizontālajā plaknē, lai pēc uzstādīšanas staru kūli varētu pavērst nepieciešamās pārklājuma zonas virzienā. Konstrukcijā izmantotas alumīnija detaļas un nerūsējošā tērauda stiprinājuma elementi, savukārt antenu korpusos izmantoti pret ultravioleto starojumu izturīgi materiāli. Visi trīs modeļi darbojas temperatūrā no −35 °C līdz +60 °C un spēj izturēt vēja ātrumu līdz 160 km/h. AH2030-TP papildus ir aprīkota ar ekstrudēta alumīnija gredzenu, kas nostiprina antenas stiprinājuma konstrukciju un atvieglo tās pagriešanu, izmantojot BeamSwitch™. Šīs kopīgās montāžas un vides izturības īpašības ļauj āra instalācijās izmantot modeļus ar dažādu staru platumu, saglabājot vienotu pieeju to savienošanai un virziena regulēšanai.

Specifikācijas

Bezvadu tīkls

Frekvence

5GHz, 6GHz

Antena

Antenas dizains

Rupora
Bezvadu antenas frekvences diapazons un pastiprinājums

5.18 - 6 (GHz) 16 (dBi)
Stara platums

90 ° Vertikāli, 90 ° Horizontāli
Polarizācija

Duāla lineāra
Priekšpuses/mugurpuses attiecība

> 30 dB

Konnektori

RF savienotāji

(1) TwistPort

Fiziskie parametri

Aizsardzība pret mitrumu un putekļiem

IP55
Izmēri

510 × 420 × 175 mm
Svars

5.3 kg
Darbības temperatūra

-35 °C līdz 60 °C
Vide

Āra
Montāžas veids

Pieļaujamais vēja ātrums

160 km/st
