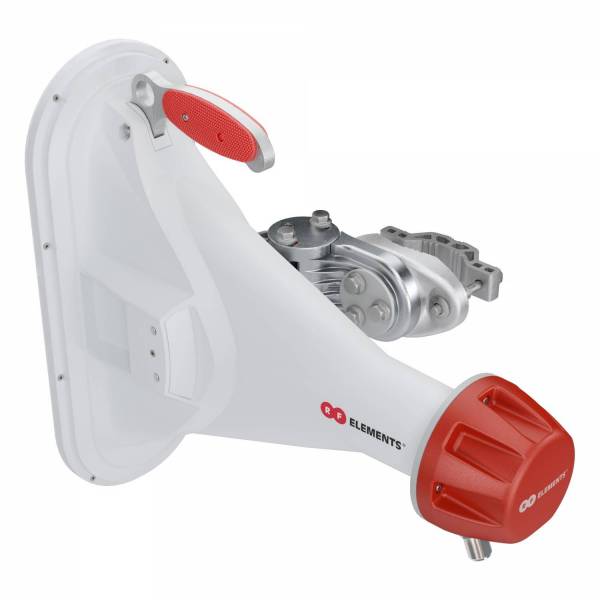

Asimetriska 90° sektorālā raga antena, 2x N ligzda | 5180-6000 MHz

RF elements Asymmetrical Horn CC sērijas antenas ir virziena rupora antenas bezvadu tīkliem, kas darbojas 5180–6000 MHz frekvenču diapazonā. To asimetriskajai starojuma diagrammai ir atšķirīgi vērsuma leņķi horizontālajā un vertikālajā plaknē, tādēļ signāla pārklājumu iespējams pielāgot konkrētās uzstādīšanas vietas prasībām. Atšķirībā no antenām, kurām vērsuma leņķi abās plaknēs ir līdzīgi, šāda konstrukcija ļauj tīkla plānošanā atsevišķi izvērtēt horizontālo pārklājuma leņķi un signāla izplatību vertikālajā plaknē. Sērijas antenām raksturīga augsta starojuma efektivitāte un stabila starojuma diagramma visā darbības frekvenču diapazonā. Tās ir piemērotas bezvadu tīkliem ar lielu piekļuves punktu blīvumu, kā arī vietām, kur vairākas antenas izvietotas nelielā attālumā cita no citas.

Rupora konstrukcija nodrošina precīzu starojuma diagrammu un efektīvu traucējumu slāpēšanu, palīdzot kontrolēt pārraidīto un uztverto signālu virzienu. Salīdzinājumā ar tradicionālajām sektora antenām, kurās izmantoti plākstera tipa antenu masīvi, Asymmetrical Horn CC sērija izceļas ar stabilāku starojuma diagrammu visā darbības frekvenču joslā. Tas ir īpaši svarīgi instalācijās, kur paredzētajai pārklājuma zonai jāsaglabājas nemainīgai dažādās pievienotās radiosakaru iekārtas izmantotajās frekvencēs. Katrai antenai ir divas lineārās polarizācijas, horizontālā un vertikālā, kā arī divi N Female savienotāji pieslēgšanai saderīgām radiosakaru iekārtām. Sērijā pieejamās antenas ar atšķirīgiem vērsuma leņķiem ļauj izvēlēties modeli atbilstoši nepieciešamajai pārklājuma zonai, antenas novietojumam un blakus esošo bezvadu tīkla sektoru izvietojumam.

Asymmetrical Horn CC sērija nodrošina virzītu signāla pārklājumu, vienlaikus ierobežojot nevēlamu starojumu ārpus paredzētās zonas. Šādas starojuma īpašības ir īpaši nozīmīgas instalācijās, kur piekļuves punkti izvietoti blīvi un nepieciešama precīza pārklājuma plānošana un traucējumu slāpēšana. Antenas saglabā stabilu pastiprinājumu un starojuma diagrammu visā darbības frekvenču joslā, tādējādi nodrošinot nemainīgu signāla virzienu norādītajā frekvenču diapazonā. Asimetriskā starojuma forma ļauj tīkla projektētājiem atsevišķi izvērtēt nepieciešamo horizontālo pārklājumu un starojuma diagrammas vertikālo izkliedi, nevis raksturot abus virzienus ar vienu kopīgu vērsuma leņķi.

Katrai antenai ir divas lineārās polarizācijas un atsevišķi N Female savienotāji horizontālajai un vertikālajai polarizācijai. Antenu viļņu pretestība ir 50 omi, un standarta RF savienotāji ļauj tās pieslēgt saderīgām bezvadu radiosakaru iekārtām. Sērijas modeļi atšķiras pēc antenas pastiprinājuma un horizontālā un vertikālā vērsuma leņķa, tādēļ iespējams izvēlēties konkrētā tīkla izvietojumam atbilstošu risinājumu. Šaurāks horizontālais vērsuma leņķis ir piemērots gadījumos, kad signāla pārklājums jākoncentrē mazākā leņķiskajā sektorā, savukārt platāka starojuma diagramma ļauj aptvert plašāku sektoru. Šīs īpašības ir īpaši noderīgas, plānojot bezvadu pārklājumu vairākos sektoros vai izvietojot vairākas antenas vienā uzstādīšanas vietā, kur svarīgi ņemt vērā blakus esošo antenu starojuma diagrammu savstarpējo izvietojumu.

RF elements Asymmetrical Horn CC sērijas antenas ir paredzētas uzstādīšanai ārpus telpām, un to korpusi atbilst IP55 aizsardzības klasei. Konstrukcijā izmantota pret UV starojumu izturīga ABS plastmasa, polikarbonāts, HDPE, alumīnijs un nerūsējošais tērauds. Antenas ir paredzētas vēja ātrumam līdz 160 km/h, tādēļ tās var uzstādīt arī atklātās vietās, ievērojot noteiktos ekspluatācijas vides ierobežojumus. Pret laikapstākļu iedarbību izturīgā konstrukcija un virzītā starojuma diagramma ļauj antenas izmantot āra bezvadu tīklu instalācijās, kur jāņem vērā gan stiprinājuma izvietojums, gan precīza antenas orientācija. Korpuss un stiprinājuma elementi veido vienotu konstrukciju, kas paredzēta uzstādīšanai uz piemērotas balsta konstrukcijas.

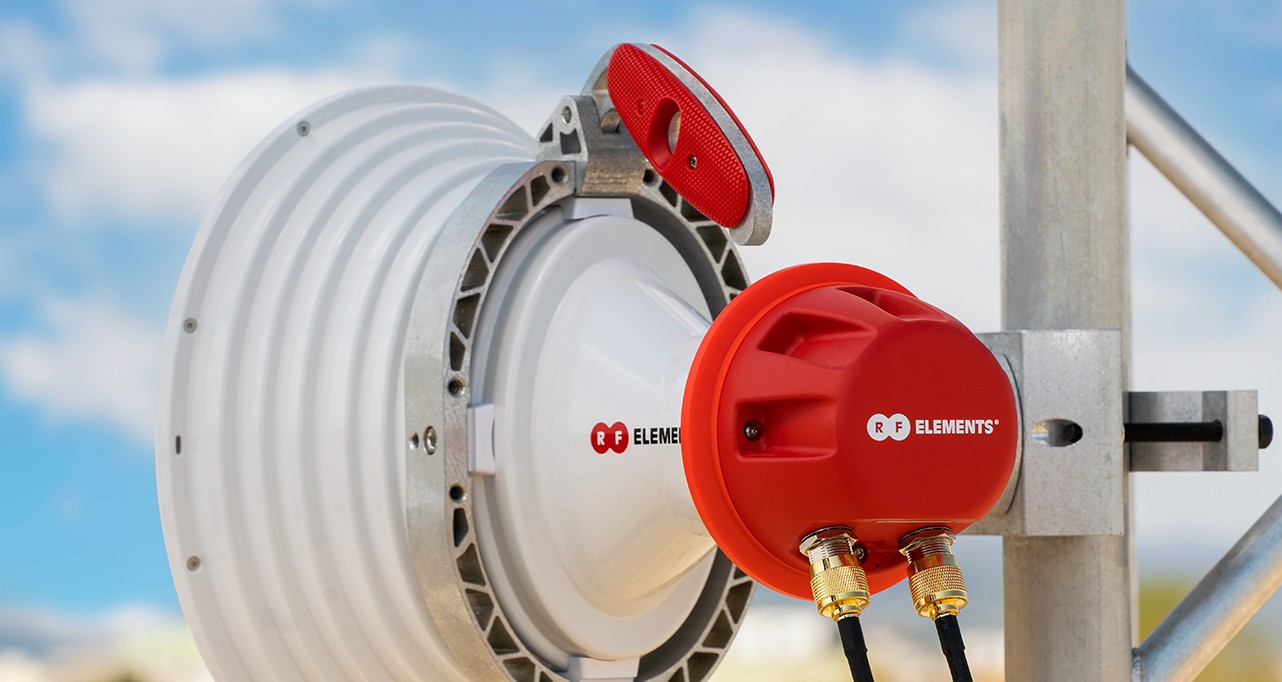

Stiprinājuma sistēma ļauj antenas uzstādīt uz mastiem un mehāniski regulēt to novietojumu gan azimuta, gan elevācijas plaknē. Uzstādīšanas laikā iespējams pielāgot antenas horizontālo virzienu un vertikālo slīpuma leņķi, lai starojuma diagrammu orientētu uz paredzēto pārklājuma zonu. Azimuta regulēšana maina antenas horizontālo virzienu, savukārt elevācijas regulēšana ļauj galveno starojuma kūli pavērst augstāk vai zemāk attiecībā pret stiprinājuma vietu. Virziena antenām šāda regulēšana ir īpaši svarīga, jo to novietojums nosaka galvenā starojuma kūļa virzienu. Atsevišķiem modeļiem ir atšķirīgi izmēri, atbalstītie mastu diametri un regulēšanas leņķu diapazoni, tādēļ uzstādīšanu iespējams plānot atbilstoši izvēlētajai antenai un pieejamajai stiprinājuma konstrukcijai. Mehāniskā regulēšana ļauj arī precizēt antenas orientāciju uzstādīšanas laikā, nemainot izvēlēto starojuma diagrammas konfigurāciju.
