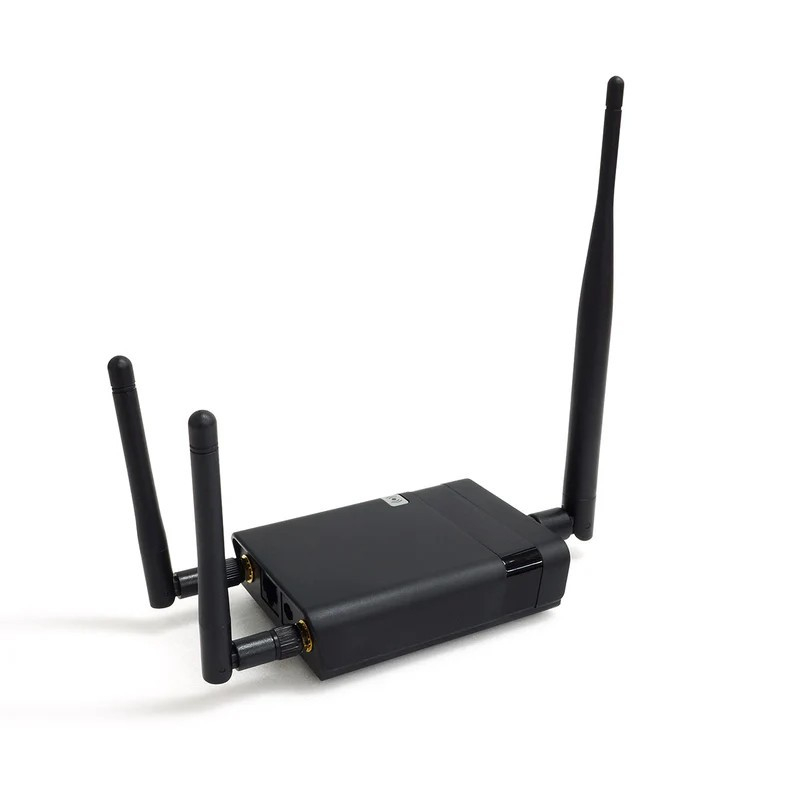

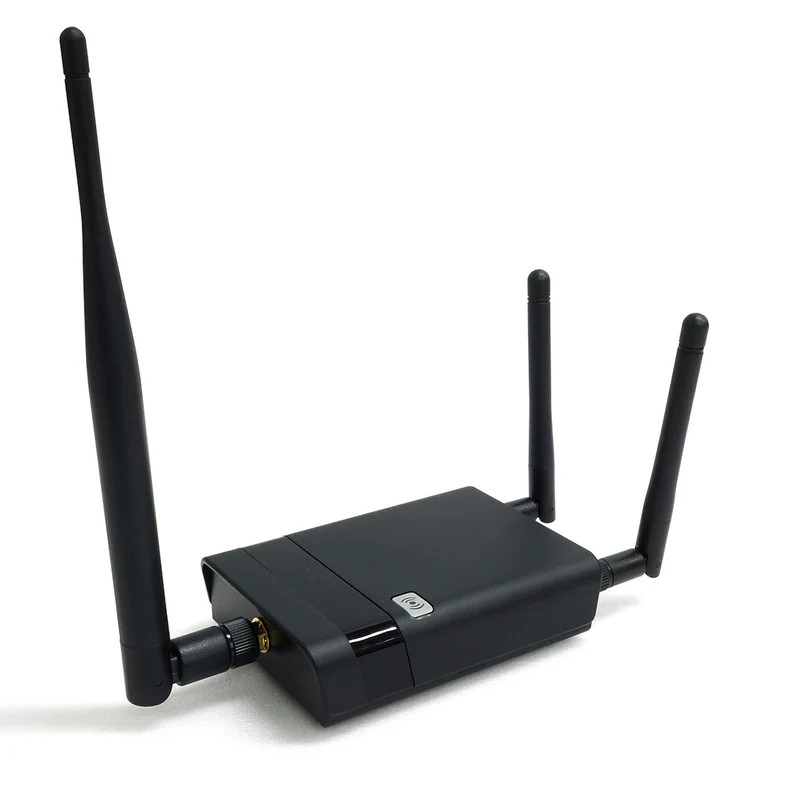

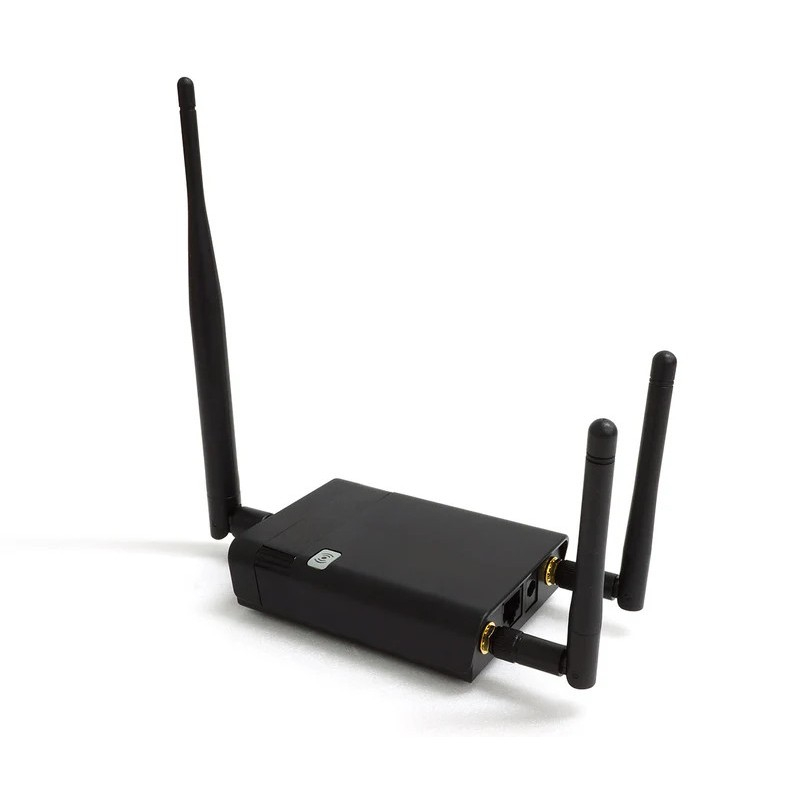

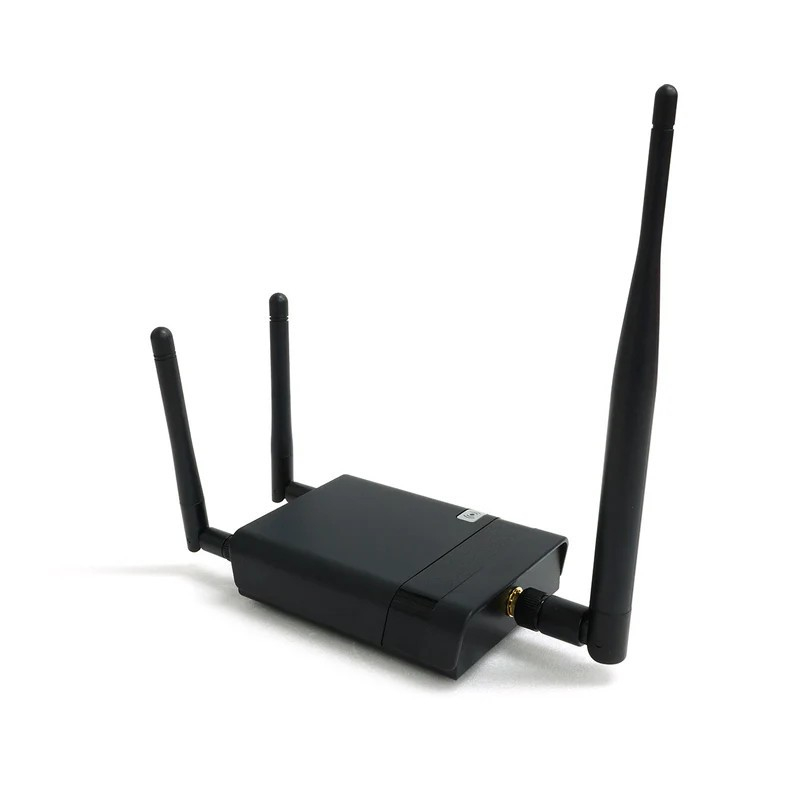

ALFA HaLow-R iekštelpu IoT rūteris un WiFi HaLow atkārtotājs

ALFA Network HaLow-R ir iekštelpām paredzēts IoT maršrutētājs un diapazona paplašinātājs, kas apvieno WiFi HaLow tehnoloģiju, kuras pamatā ir IEEE 802.11ah standarts, ar ierasto WiFi 4 savienojumu 2,4 GHz frekvenču joslā. HaLow radiosakari darbojas nelicencētajās zem 1 GHz frekvenču joslās – 868 vai 915 MHz, atbalstot 1, 2, 4 vai 8 MHz kanālu platumu un datu pārraides ātrumu no 150 kb/s līdz 15 Mb/s. Šis savienojums ir paredzēts liela darbības attāluma un īpaši zema enerģijas patēriņa bezvadu tīkliem, nodrošinot atsevišķu radiosakaru kanālu ierīcēm, kas izmanto HaLow standartu. Šim radio interfeisam paredzēts atsevišķs SMA savienotājs un noņemama 3 dBi dipola antena.

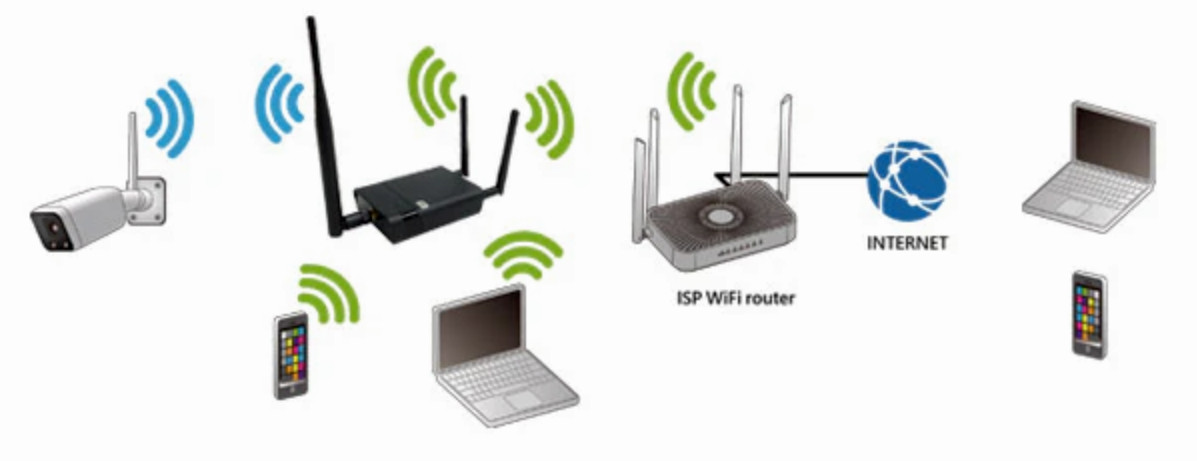

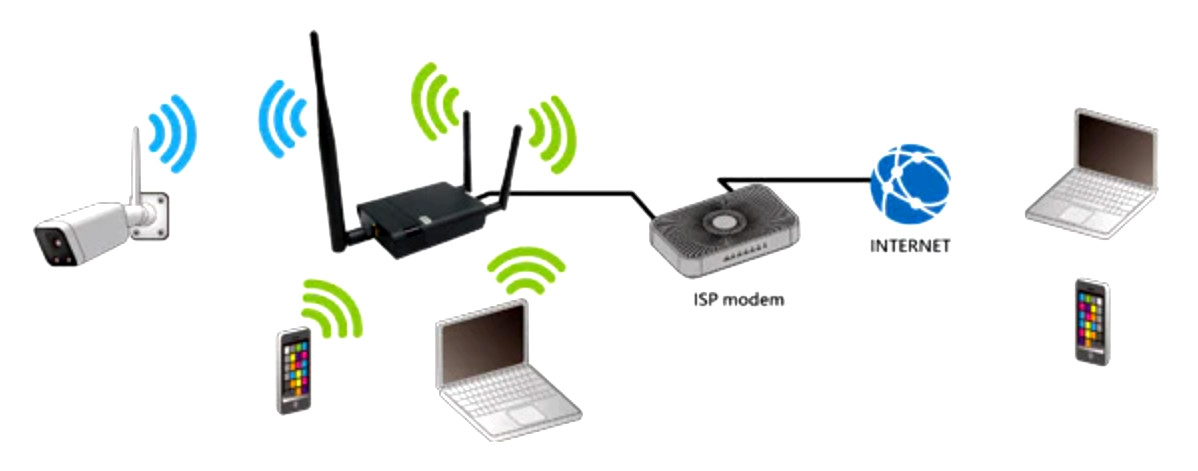

Papildus HaLow savienojumam maršrutētājs atbalsta IEEE 802.11n WiFi 4 ar 20 vai 40 MHz kanālu platumu un datu pārraides ātrumu līdz 300 Mb/s. Šī bezvadu daļa izmanto divus RP-SMA savienotājus un divas noņemamas 5 dBi dipola antenas, nodrošinot 2,4 GHz WiFi savienojumu. WiFi 4 interfeiss ļauj koplietot interneta pieslēgumu ar ierastām klientierīcēm, piemēram, klēpjdatoriem un viedtālruņiem, savukārt HaLow interfeiss nodrošina savienojumu zem 1 GHz IoT tīklam. Apvienojot abus bezvadu standartus vienā iekštelpu ierīcē, HaLow-R ļauj vienlaikus izmantot gan zem 1 GHz IoT ierīces, gan standarta 2,4 GHz WiFi klientus, neizmantojot atsevišķu aprīkojumu katrai bezvadu videi.

HaLow-R izmanto divas specializētas mikroshēmas: MediaTek MT7628 WiFi 4 darbībai un Morse Micro MM6108 IEEE 802.11ah savienojumam. Ierīce aprīkota ar 128 MB operatīvo atmiņu un 2 MB Flash atmiņu, un tajā darbojas OpenWrt programmaparatūra ar pieejamu pirmkodu. Tā nodrošina programmatūras vidi maršrutēšanas un bezvadu funkciju darbībai. Pieslēgšanai vadu tīklam paredzēts viens Fast Ethernet ports ar ESD aizsardzību, kas palīdz pasargāt fizisko tīkla interfeisu no elektrostatiskās izlādes ietekmes. Ierīcei ir arī atiestatīšanas poga, kas nepieciešamības gadījumā ļauj atjaunot sākotnējos iestatījumus vai veikt atkārtotu konfigurēšanu.

Atsevišķi LED indikatori attēlo barošanas, Ethernet, WiFi, HaLow un sistēmas vai atiestatīšanas statusu, ļaujot ātri novērtēt ierīces darbību, neatverot pārvaldības saskarni. Barošana tiek nodrošināta no ārēja 12 V, 1 A līdzstrāvas avota, kas nosaka vienkāršas prasības ierīces uzstādīšanai. Ethernet ports, statusa indikatori, atiestatīšanas poga un barošanas pieslēgvieta ir apvienoti vienā korpusā, nodrošinot ērtu piekļuvi visām galvenajām vadības un pieslēguma vietām. Apvienojumā ar OpenWrt programmatūras platformu un specializēto aparatūru šāds risinājums atvieglo ierīces integrēšanu gan IoT, gan tradicionālajos iekštelpu tīklos.
